Комплекс решений по автоматизации и управлению климатическим оборудованием производства Тепломаш

Управление климатом: эффективность и комфорт с автоматикой Тепломаш

Современное климатическое оборудование раскрывает свой полный потенциал только при грамотно настроенной системе управления.

В данном разделе представлен широкий ассортимент автоматики, специально разработанной для тепловых завес, тепловентиляторов и фанкойлов производства завода «Тепломаш». Устройства позволяют не просто включать и выключать оборудование, но и гибко регулировать его производительность, интегрировать в единую систему диспетчеризации здания и существенно снижать эксплуатационные расходы за счет точного контроля температуры.

Эргономичные пульты управления и концевые выключатели, сложные смесительные узлы и блоки коммутации — здесь вы найдете все необходимые компоненты для создания надежной, безопасной и энергоэффективной климатической системы на объекте любого назначения.

Например, практически все воздушно-тепловые завесы от Российского завода АО “НПО “Тепломаш” комплектуются выносным пультом управления. Пульт необходим, чтобы иметь возможность управлять устройством из любой точки помещения, регулировать скорость, и в целом автоматизировать работу завесы и настроить ее максимально эффективно.

Вариантов управления завесами «Тепломаш» несколько:

• С помощью кнопок на корпусе – подходит для маломощных завес, расположенных над проемом,
• С помощью ИК-пульта дистанционного управления,

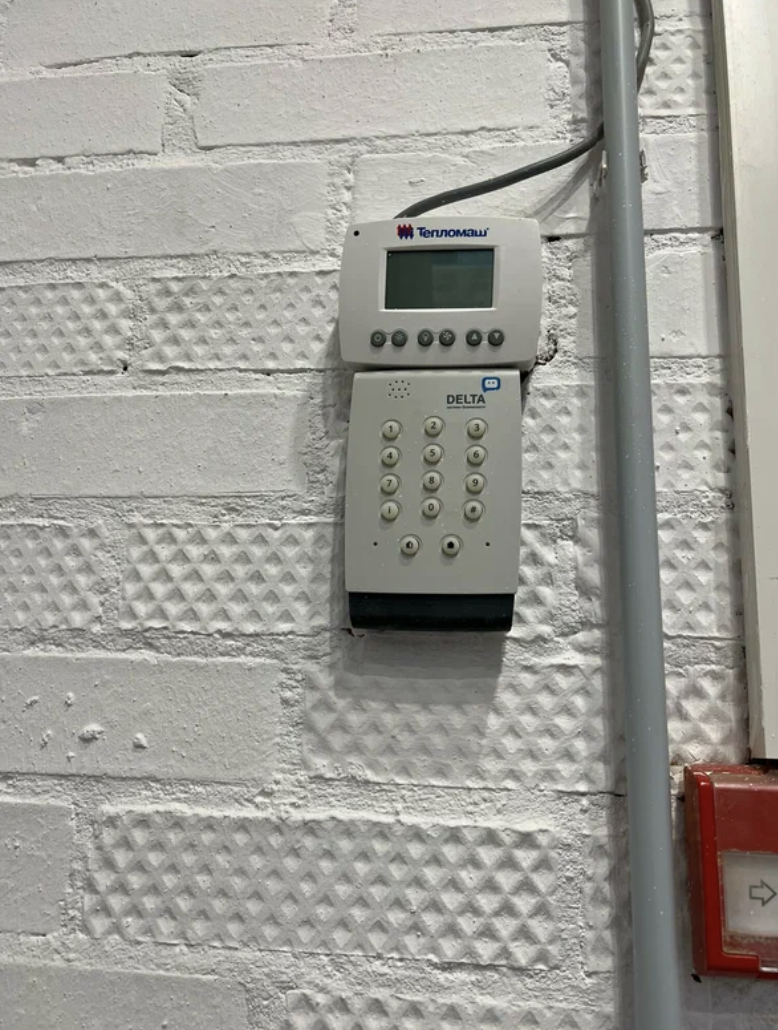

• С помощью стационарного выносного пульта – для эффективного управления завесами, которые расположены на большой высоте, в таких случаях вблизи проема также устанавливаются настенные пульты, модули и блоки управления,
• Через систему общей диспетчеризации всего здания – интеграция оборудования в систему инженерных коммуникаций промышленных, коммерческих и общественный зданий, когда управление осуществляется с общего диспетчерского пульта.

Пульты управления Тепломаш

Для регулирования температуры тепловых и воздушных завес в жилых, промышленных и офисных помещениях. Один пульт может управлять несколькими завесами одной модели соответственно таблицам технических характеристик. Некоторые модели в стандартной комплектации уже оснащены пультами управления, также вы можете приобрести любой из отдельно для расширения функциональности либо если пульт пришел в негодность:

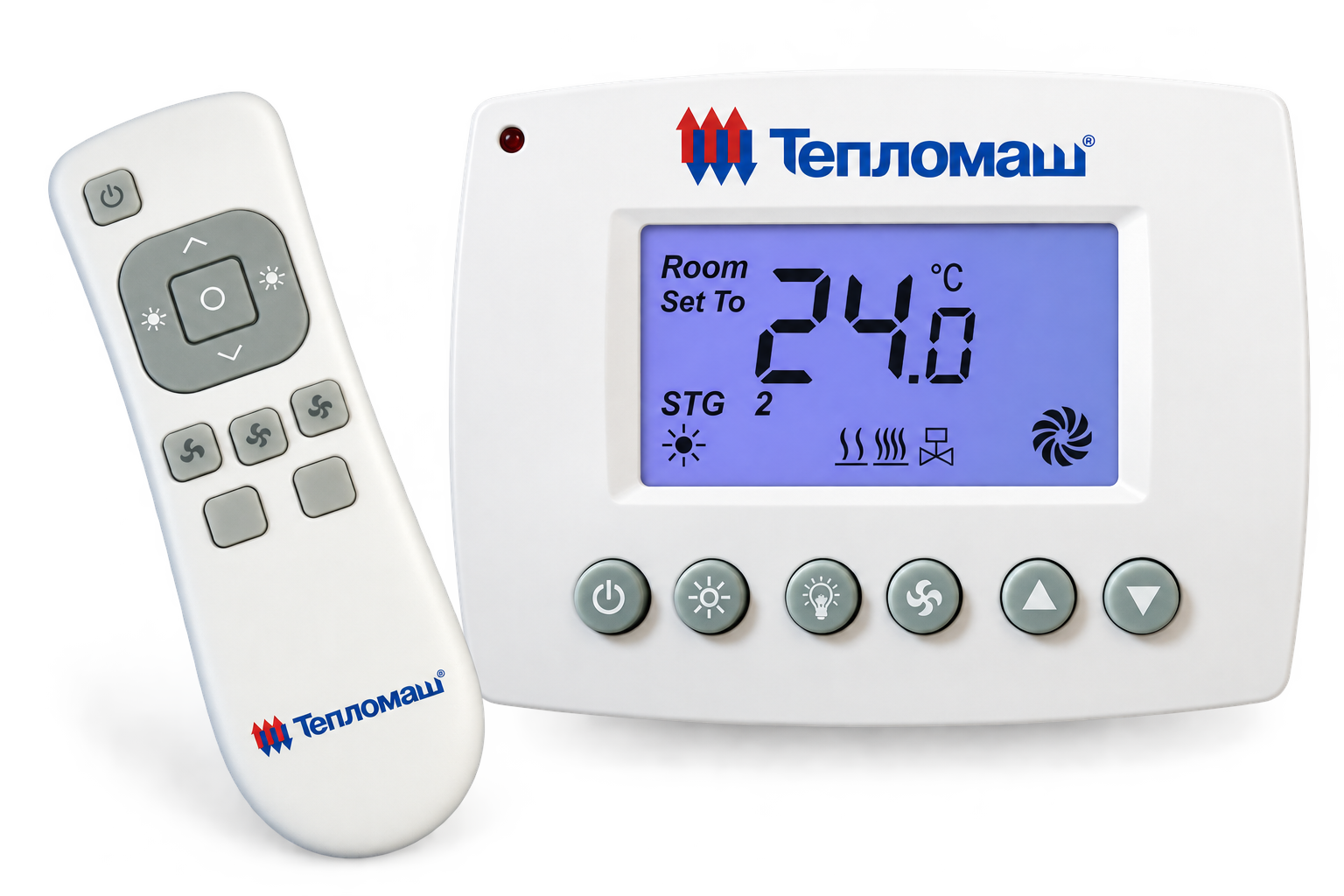

• HL10 – Кнопочный пульт управления c ИК-пультом для воздушно-тепловых завес Комфорт, Оптима, промышленных завес, тепловентиляторов TW и MW (в комплекте),

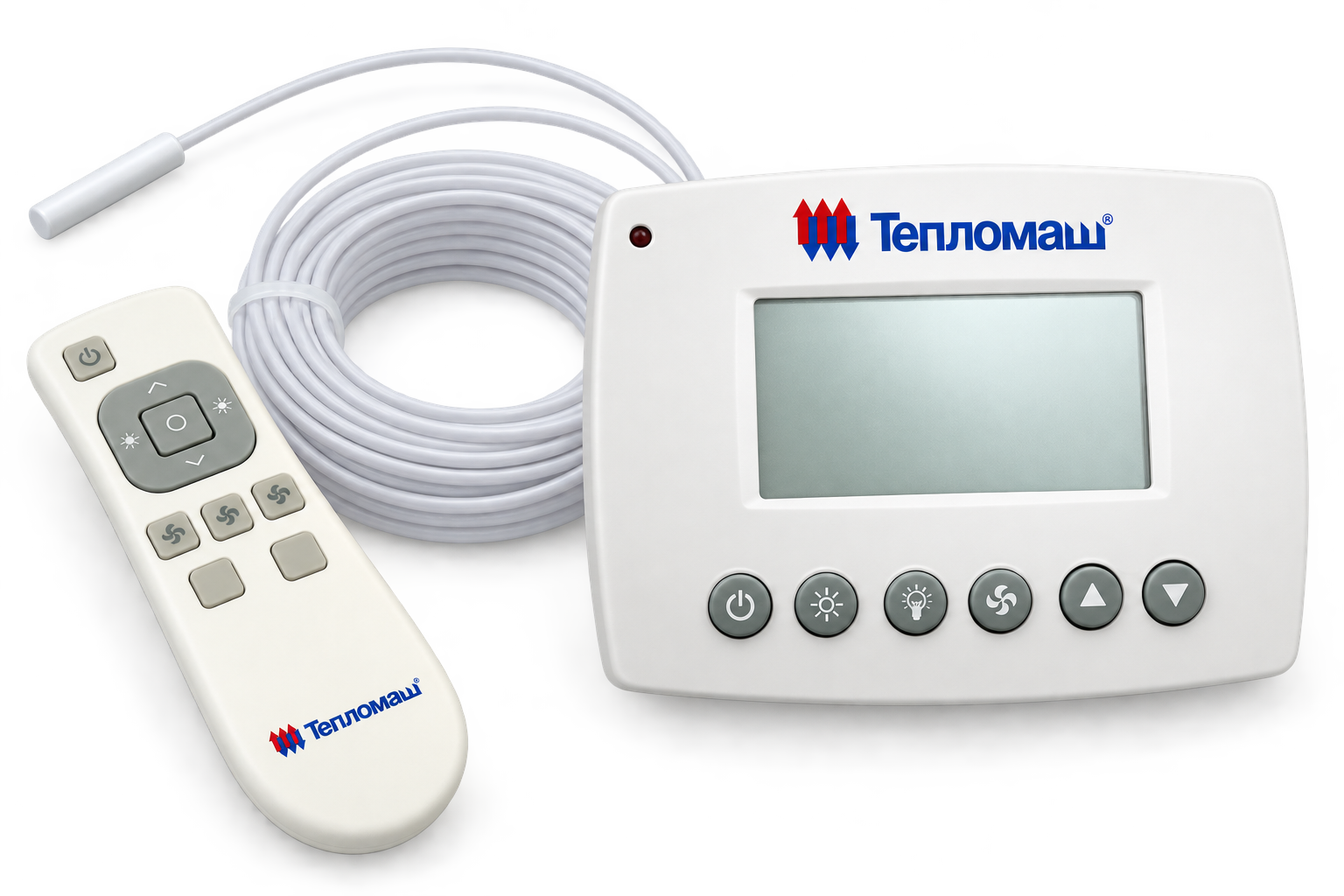

• HL10L – Кнопочный пульт управления завесами IP54 c выносным датчиком температуры для изделий со степенью защиты IP54 (опция),

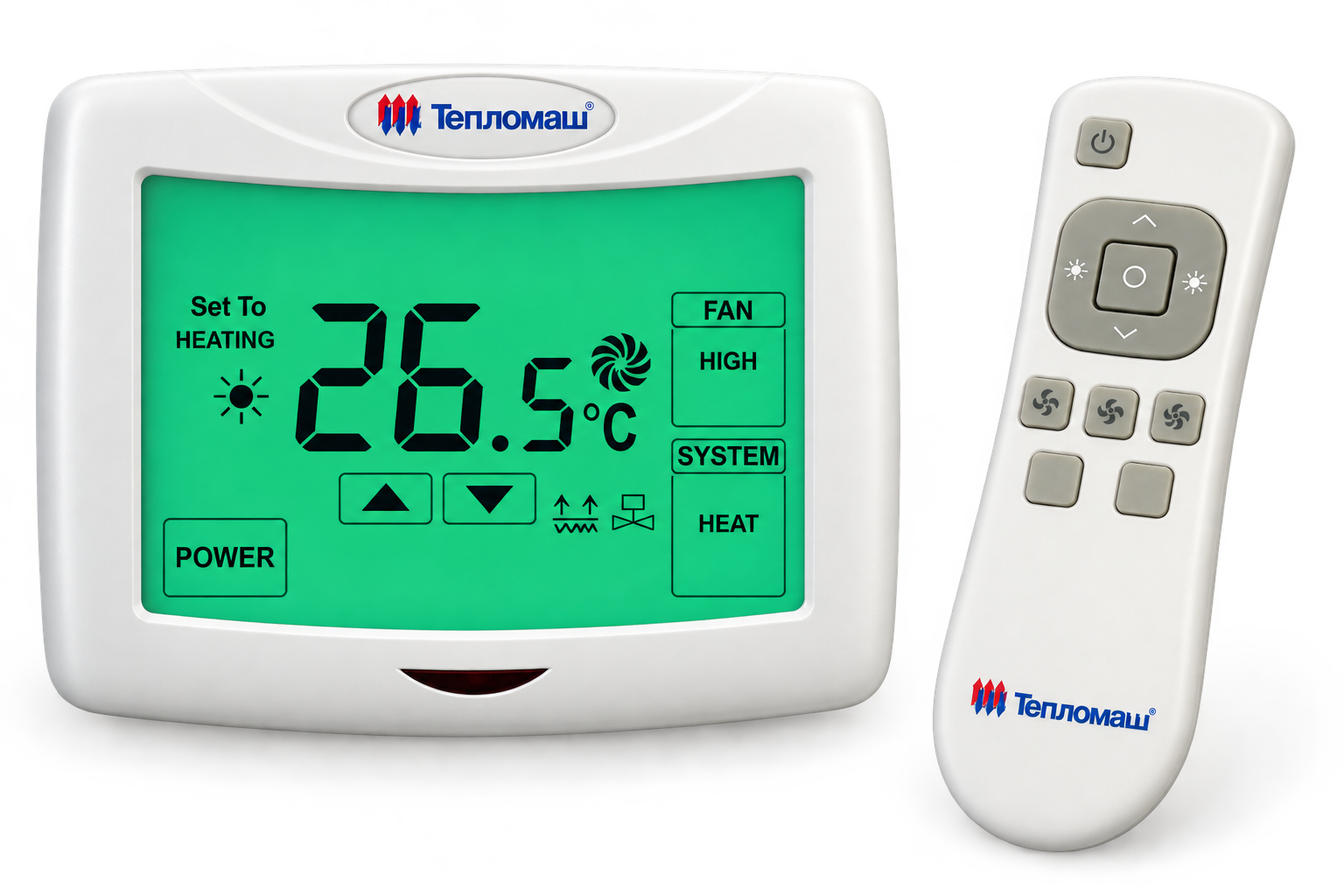

• HL18 – Сенсорный пульт управления для воздушно-тепловых завес Бриллиант, серии 600 (в комплекте),

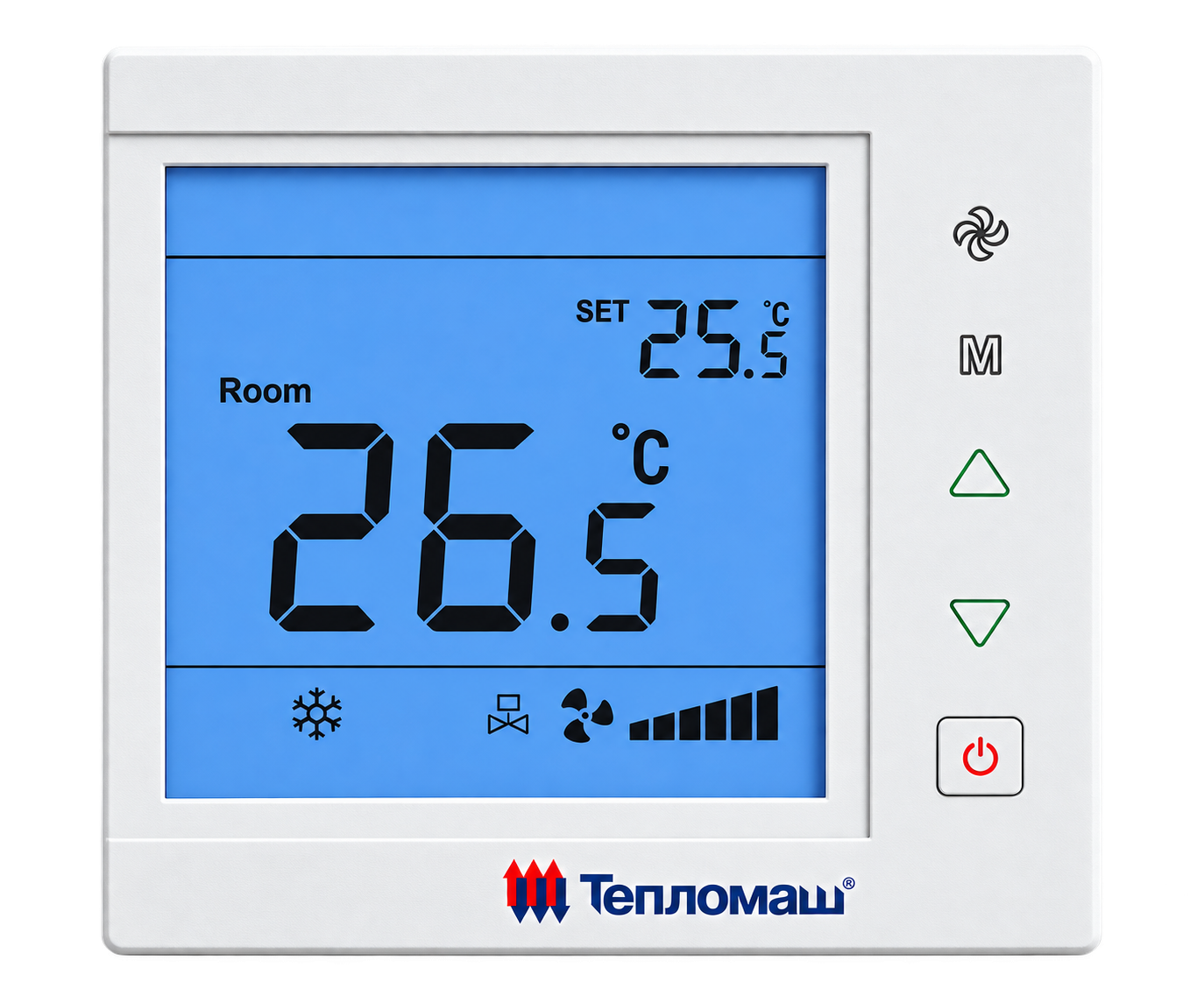

• HL25 – Кнопочно-сенсорный пульт управления для фанкойлов, кроме серии ФКС (опция),
• Пульт для ФКС – Дистанционный пульт управления для кассетного фанкойла серии ФКС (в комплекте).

Приборы управления и коммутации Тепломаш:

• PCB-AC – Встроенная плата управления завесами для управления неограниченным количеством завес, имеющих одинаковые источники тепла, с одного
  пульта, для воздушно-тепловых завес серий 300, 400*, 500*, 600 (кроме промышленной серии),
• ПКУ-W1 (ver1.0) – Пульт коммутации и управления для тепловентиляторов, имеющих водяной источник тепла, позволяет расширить возможности для синхронного управления группами изделий с одного пульта управления, для тепловентиляторов TW, MW и фанкойлов ФПМ,
• БЛОК-WA (ver.E) – Блок для подключения дополнительного оборудования: узел терморегулирования КЭВ-УТМ, концевой выключатель ворот и внешний термостат Т1, термостат защиты от замораживания с выводом сигнала на 220В, входом для пожарной сигнализации, для воздушно-тепловых завес без PCB-АС, тепловентиляторов TW и MW, фанкойлов ФПМ и ФПМП,
• МП12-24ЕМ, МП36-48ЕМ, МП60ЕМ – Модули подключения завес IP54 с электрическим источником тепла для воздушно-тепловых завес КЭВ-ПЕ серий 400, 500, 700 (степень защиты IP54),
• МП-WA – Модуль подключения завес IP54, имеющих водяной источник тепла, а также без источника тепла, для воздушно-тепловых завес КЭВ-ПW, КЭВ-ПА серий 400, 500, 700, имеющих степень защиты IP54,
• БКУ-WA6 – Блок коммутации и синхронного управления до шести завес IP54, имеющих водяной источник тепла либо без источника тепла с одного пульта, а также возможностью подключения дополнительного оборудования, для воздушно-тепловых завес КЭВ-ПW, КЭВ-ПА (серии 400, 500, 700), степень защиты IP54,
• КЭВ-БУК – Блок управления промышленными завесами с преобразователем частоты для воздушно-тепловых завес серий 800, 900 и 1000,
• БЛОК ДИСПЕТЧЕРИЗАЦИИ МК – Система диспетчеризации воздушно-тепловых завес, для воздушно-тепловых завесы с платой PCB-AC, а также завес без платы (по согласованию).

Узлы терморегулирования Тепломаш:

• КЭВ-УТМ, КЭВ-УТМ-Н – Узел терморегулирования для воздушно-тепловых завес КЭВ-ПW, тепловентиляторов TW, MW и фанкойлов.

Дополнительное оборудование Тепломаш:

Для правильного функционирования и подключения тепловых завес и тепловентиляторов, приобретаются для расширения базовой функциональности устройств.

• RAK-TW.5000S-H – Термостат защиты от замораживания для изделий с водяным источником тепла,
• ВП-15К21 – Концевой выключатель для воздушно-тепловых завес,
• ТМ-К-3/4-СП, ТМ-К-1-СП – Двухходовой клапан с сервоприводом для тепловентиляторов серий ТW и MW,
• ГМП-1/2”-400, ГМП-3/4”-400, ГМП-1”-400, ГМП-1 1/4”-400, ГМП-1”-1000 – гибкие металлические патрубки для удобного подведения теплоносителя, для изделий, имеющих водяной источник тепла.

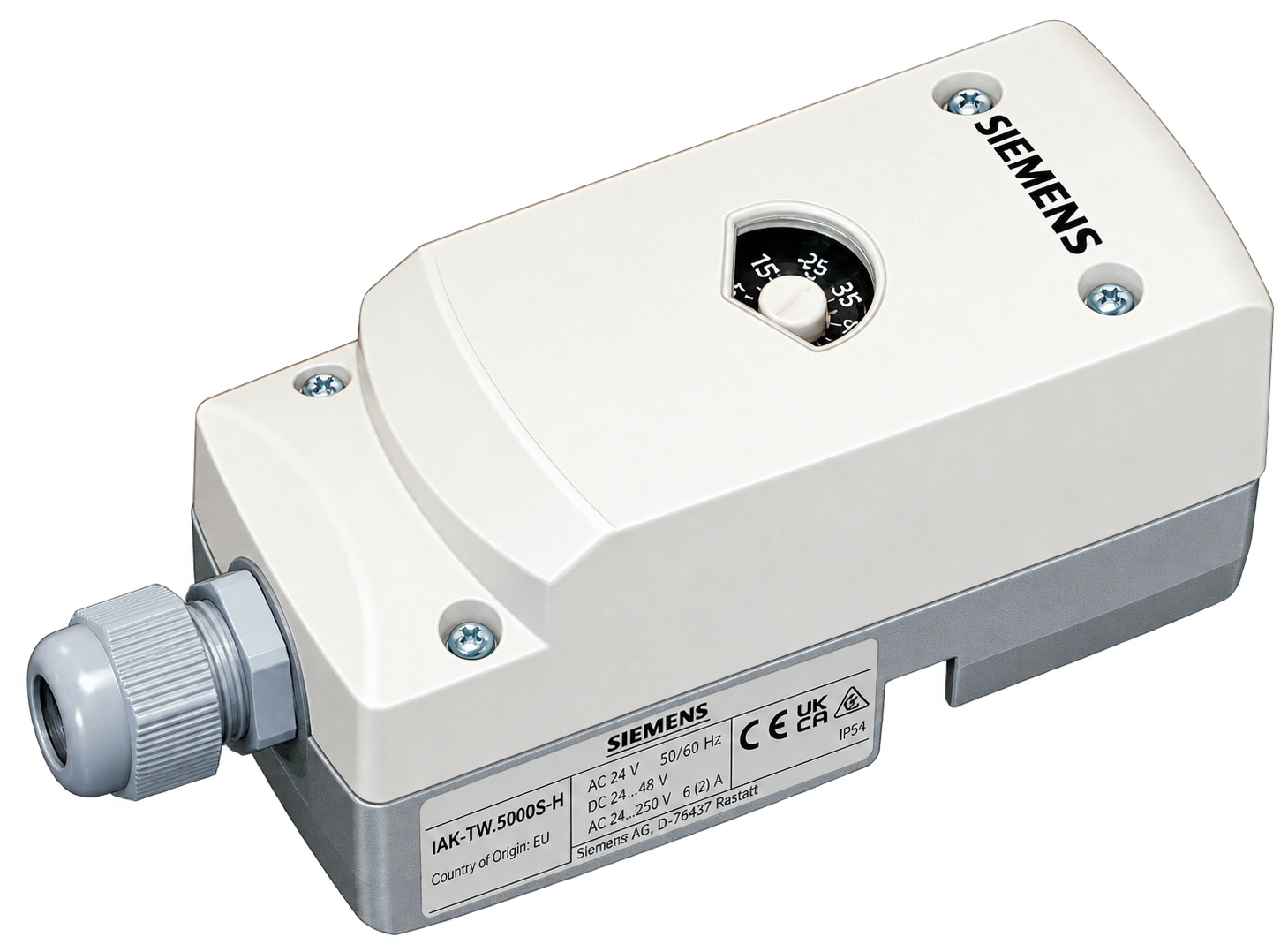

Термостат защиты от замораживания RAK-TW5000S-H

• Применяется для изделий с водяным источником тепла:
• Для защиты теплообменников изделий, накладной,
• В завесах с платами PCB-AC, в ПКУ-W1 (ver 1.0), БЛОКЕ-WА (ver. E) и БКУ-WА6 есть контакты для подключения ТЗЗ,
• Термостат защиты имеет приоритет перед концевым выключателем,
• В случае уменьшения температуры воды в обратном трубопроводе ниже +5°С и при срабатывании ТЗЗ вентиляторы изделий автоматически выключаются, включается насос и открывается клапан узла терморегулирования.
• В случае обратного срабатывания термостата защиты от замораживания прежний режим работы восстанавливается (возможна сигнализация на пульт диспетчера).

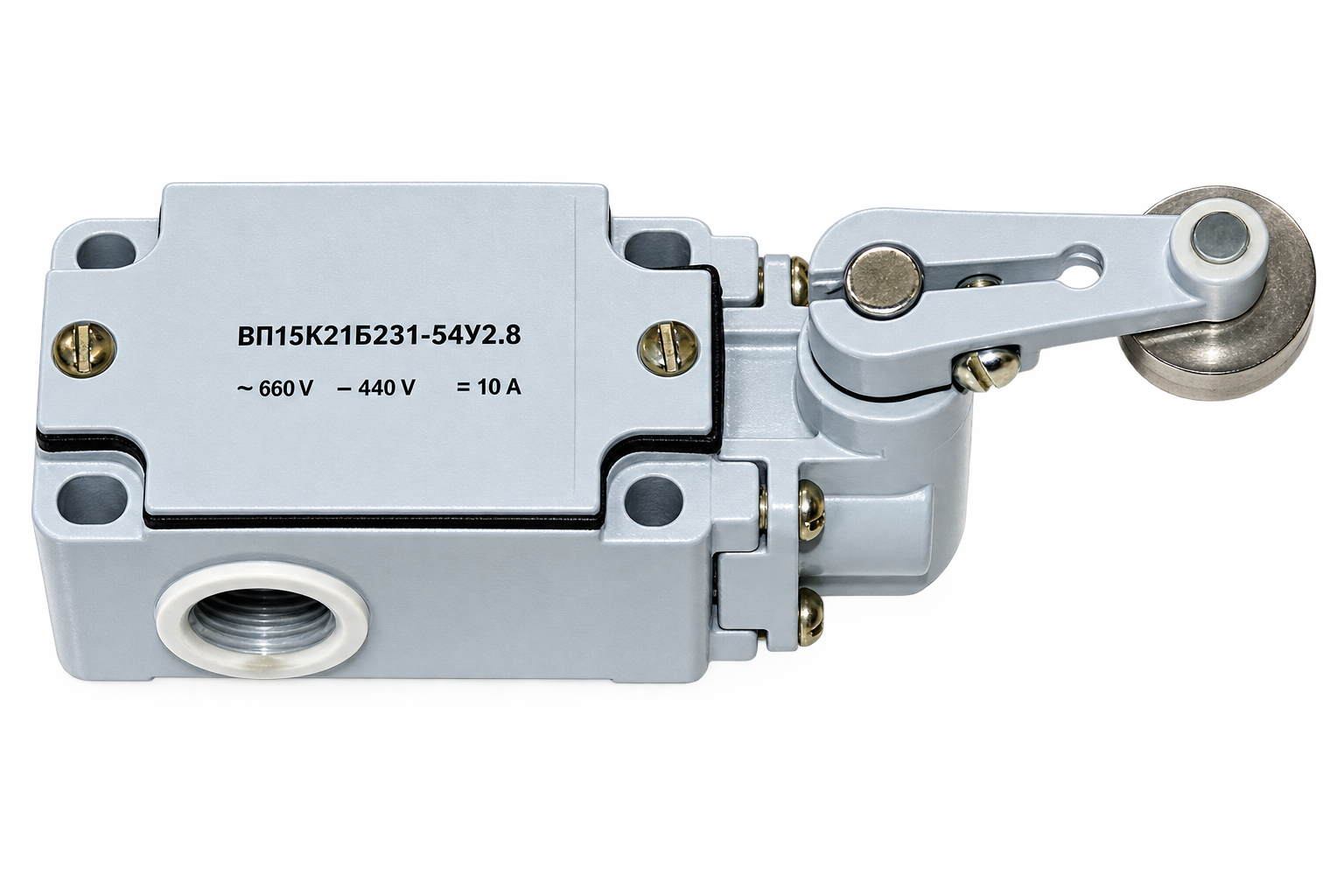

Концевой выключатель ВП-15К21 – для воздушно-тепловых завес:

• Электромеханическое устройство,
• При замыкании контактов (открытии ворот) во всех изделиях включается максимальная частота вращения вентилятора,
• Для изделий с электрическим источником тепла включается максимальная мощность нагрева,
• С водяным открывается клапан узла терморегулирования и включается насос,
• После закрытия ворот и размыкания контактов концевого выключателя изделие включается в установленный на пульте режим или выключается (если было выключено).

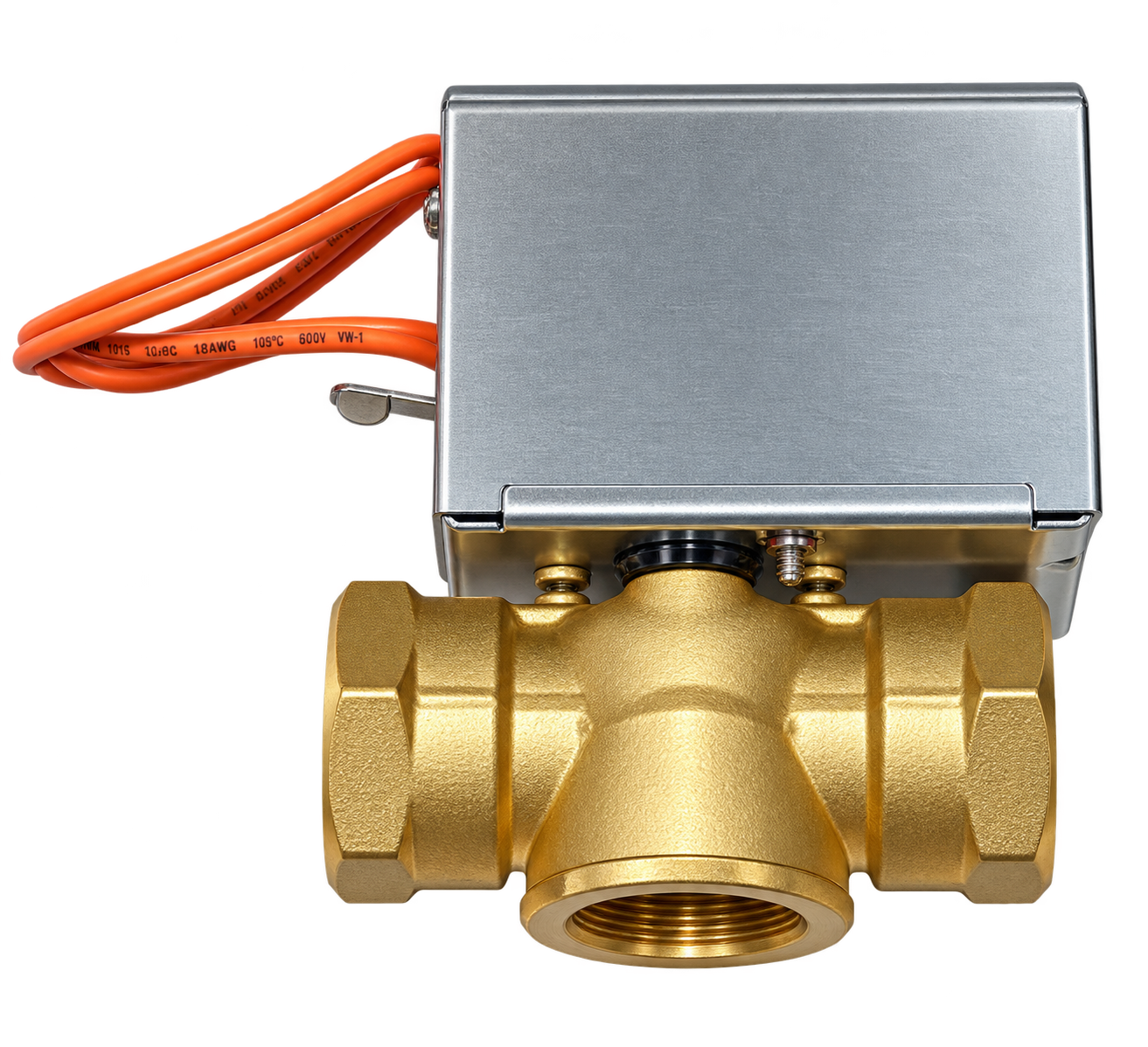

Двухходовые клапаны с сервоприводом ТМ-К-3/4-СП, ТМ-К-1-СП – для тепловентиляторов серий ТW, MW:

• Функционирует под управлением пульта управления HL10 (в комплекте с тепловентилятором) и позволяет регулировать теплоотдачу тепловентилятора,
• Устанавливается на обратном водяном трубопроводе,
• По достижении заданной температуры термостат подает сигнал на сервопривод и клапан переходит в закрытое положение, движение теплоносителя через теплообменник прерывается, теплоотдача снижается и температура в помещении начинает падать,
• При достижении температуры ниже установленной термостат дает команду открыть клапан – таким образом поддерживается заданная температура.

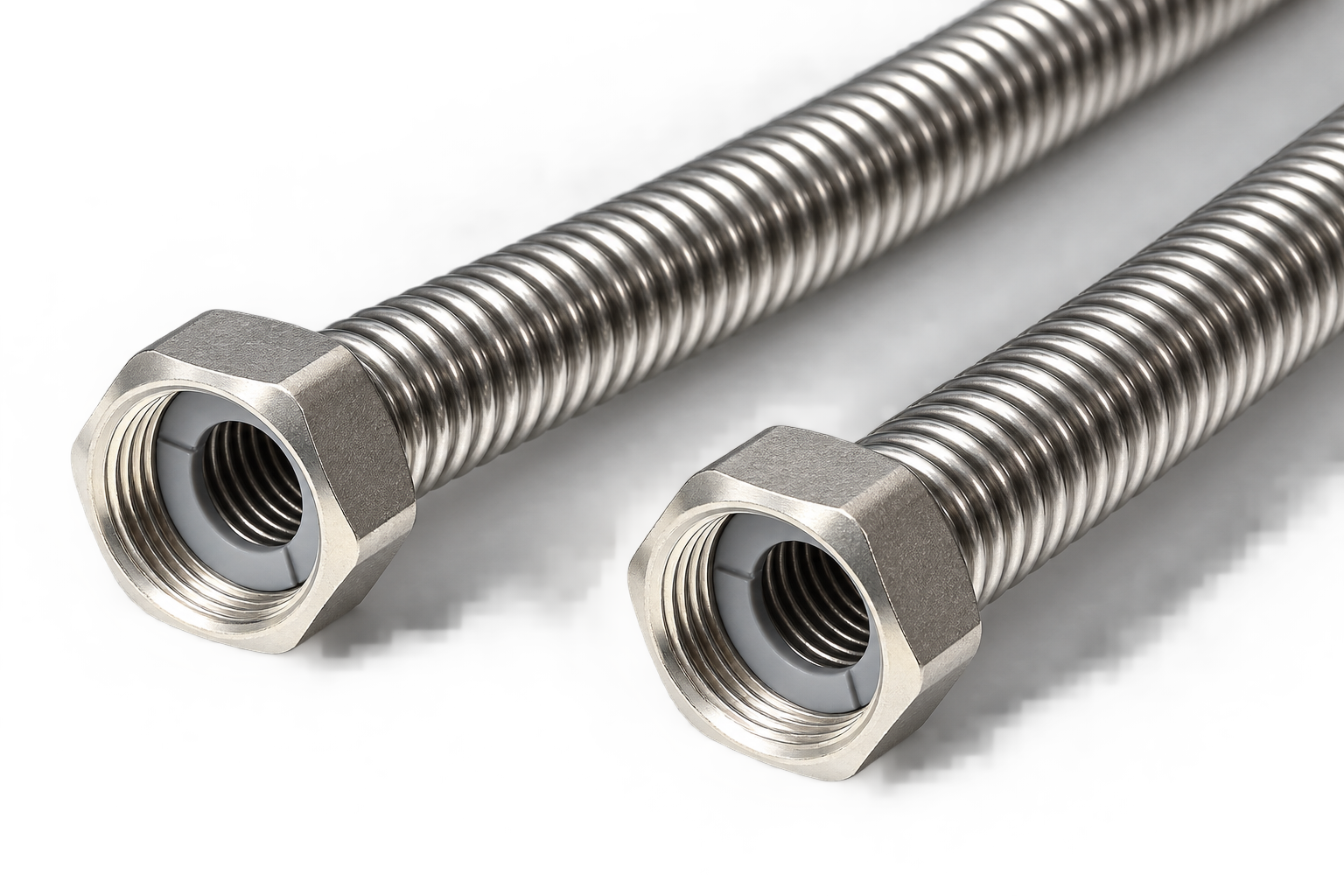

Гибкие металлические патрубки для удобного подведения теплоносителя ГМП-1/2”-400, ГМП-3/4”-400, ГМП-1”-400, ГМП-1 1/4”-400, ГМП-1”-1000 – для изделий с водяным источником тепла:

• Необходимы для предотвращения повреждения коллекторов при подключении завес к тепловой сети,
• Поставляются длиной 400, 500, 600 мм, изготовлены из нержавеющий стали,
• Давление до 16 атм,
• Температура от +5 до +150 °С.

Смесительные узлы Тепломаш:

Предназначены для поддержания заданной температуры воздуха на выходе из жидкостного воздухонагревателя с помощью обеспечения циркуляции и регулирования температуры подаваемого теплоносителя. Могут применяться в системах с перегретым теплоносителем.
