Вентиляторы центробежные радиальные среднего давления ВЦ 14-46

Радиальные вентиляторы среднего давления серии ВЦ 14-46 (ВР 300-45) представляют собой мощное промышленное оборудование, специально разработанное для систем, требующих значительного напора воздуха. Благодаря усиленной конструкции рабочего колеса с загнутыми вперед лопатками, представленные в разделе установки способны эффективно преодолевать аэродинамическое сопротивление разветвленных сетей воздуховодов, обеспечивают стабильную подачу или вытяжку воздушных масс.

Центробежные модели одностороннего всасывания с рабочим колесом и загнутыми вперед лопатками, корпус и опора изготовлены из оцинкованной или углеродистой стали, а рабочее колесо из углеродистой стали с покраской полимерным покрытием. Походят для использования в жилых, общественных и промышленных зданиях, вентиляционных установках.

Вентиляторы низкого давления, нагнетающие давление величиной до 1200 МПа – это самые распространенные устройства, применяющиеся на предприятиях при конструировании климатических систем, отдельных цехов, многоквартирных домов, а также зданий административного назначения, оснащаемых воздуховодами с длиной до 10 м. Радиальные центробежные вентиляторы ВЦ 14-46 выделяются высокой надежностью, требуют минимального обслуживания, долговечны и ремонтопригодны.

Сфера применения вентиляторов ВЦ 14-46 охватывает технологические процессы, где недостаточно возможностей моделей низкого давления:

1. Системы воздушного отопления: эффективное распределение теплого воздуха от агрегатов по удаленным точкам здания,

2. Производственные вытяжки: удаление газовоздушных смесей из зон сварки, резки или покраски, где требуется преодоление сопротивления фильтров,

3. Зерносушильные комплексы: подача воздуха в бункеры и сушильные камеры в сельскохозяйственном секторе,

4. Системы дымоудаления и подпора воздуха: обеспечение безопасности путей эвакуации в случае задымления (в специальном исполнении).

Преимущества использования вентиляторов среднего давления от завода Тепломаш:

• Размещение корпуса вентилятора возможно под любым удобным углом,
• Широкий модельный ряд оборудования позволяет подобрать модель подходящей производительности и мощности для любой сферы использования,
• Применение оборудования в широком температурном диапазоне (от -45 до + 40°C),
• Радиальные вентиляторы ВЦ 14-46 могут монтироваться на фундаментах и перекрытиях.

Вентиляторы ВЦ 14-46 технические характеристики:

• Рабочее колесо диаметром от 2 до 8 дм (200-800 мм),
• Шесть углов поворота кожуха 0, 45, 90, 135, 270 и 315°,
• Два направления вращения рабочего колеса – правое либо левое,
• Среднего давления,
• Всасывание односторонее,
• Корпус поворотный спиральный,
• 32 вперед загнутые лопатки,
• Исполнение 1 (колесо закреплено непосредственно на валу электродвигателя,
• Класс защиты электродвигателя IP54.
• Электропитание 380В/50Гц

3 варианта исполнения вентиляторов ВЦ 14-46:

• Общего назначения – изготавливаются из оцинкованной стали,
• Общего назначения – изготавливаются из углеродистой стали, имеют полимерное покрытие,
• Коррозионностойкие – изготавливаются из нержавеющей стали марки 08Х18H10.

Назначение вентиляторов ВЦ 14-46:

• Системы кондиционирования и вентиляции,
• Производственные, общественные и жилые здания,
• Технологические установки,
• Для перемещения воздуха и невзрывоопасных газопаровоздушных сред (температура не выше 80°С).

Условия эксплуатации ВЦ 14-46:

• Эксплуатируются в условиях умеренного и тропического климата по 3, 2 и 1 категории,
• Температура окружающей среды от -45 до +40°С.

Вентиляторы среднего давления ВЦ 14-46-Х – как расшифровать маркировку:

• Х – номинальный диаметр рабочего колеса,
• 46 – величина, которая обозначает быстроходность в режиме максимального полного КПД (округлена до целого числа),
• 14 – пятикратная величина коэффициента полного давления в режиме максимального полного КПД (округлена до целого числа),
• ВЦ – вентилятор центробежный радиальный.

ВЦ 14-46 для производственных цехов

Одна из основных сфер применения — общеобменная и местная вентиляция промышленных помещений.

Типичные объекты:

• металлообрабатывающие производства;
• сварочные цеха;
• машиностроительные предприятия;
• сборочные производства;
• ремонтные мастерские;
• окрасочные и подготовительные участки;
• технические помещения;
• производственные корпуса.

Среднее давление позволяет вентилятору эффективно работать в системах с протяженными воздуховодами и дополнительным сопротивлением оборудования.

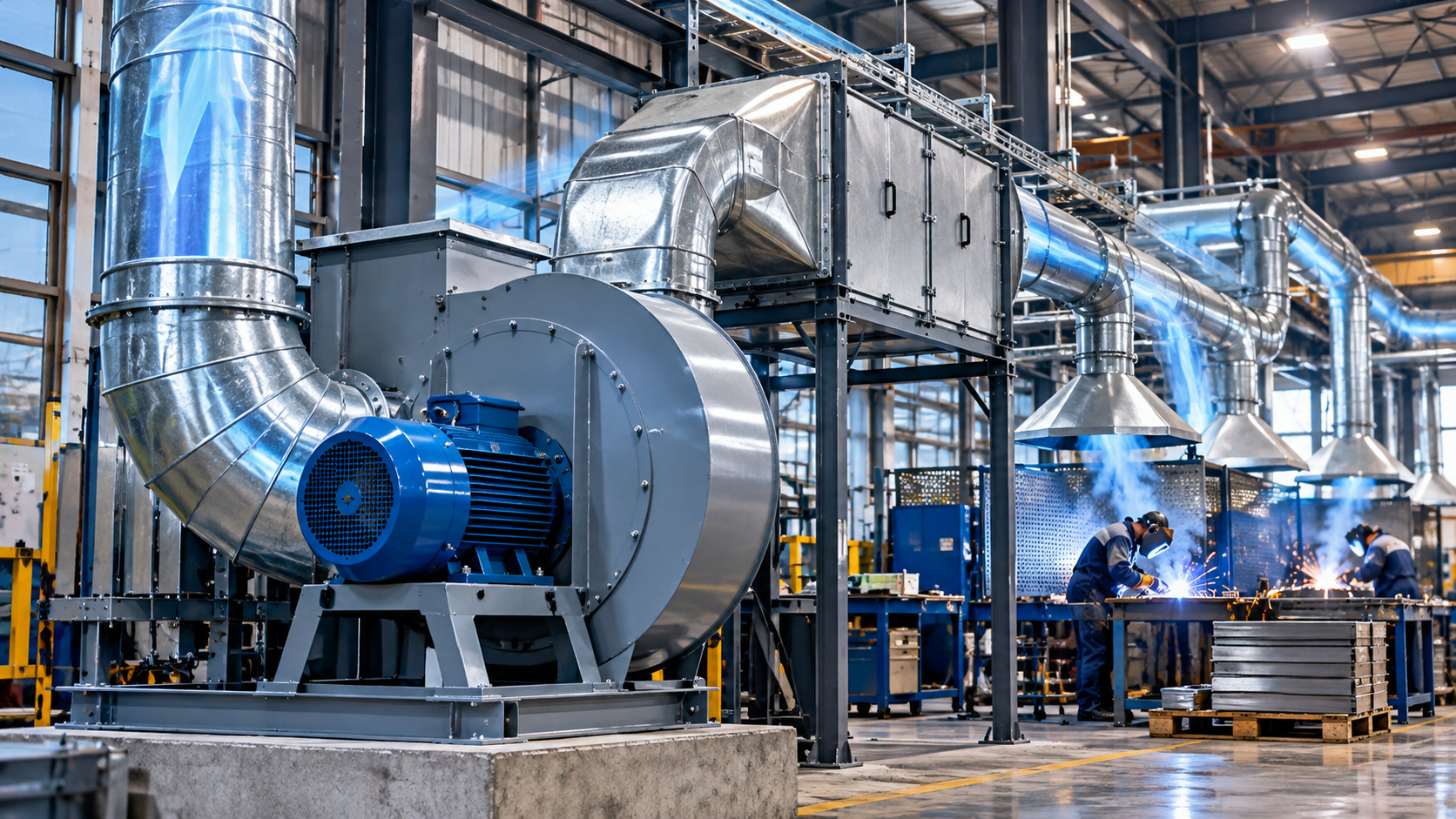

ВЦ 14-46 для производственной вытяжки

Эта серия особенно полезна там, где загрязненный воздух необходимо не просто удалить из помещения, а протянуть через вытяжную сеть и фильтрующее оборудование.

ВЦ 14-46 может применяться для удаления воздушных смесей из зон:

• сварки;
• резки металла;
• окраски;
• механической обработки;
• локальных технологических процессов;
• производственных вытяжных постов.

Производитель отдельно указывает применение ВЦ 14-46 для производственных вытяжек, где требуется преодоление сопротивления фильтров.

ВЦ 14-46 для складов и логистических комплексов

Вентиляторы подходят для крупных складских объектов со сложной сетью воздуховодов:

• логистических терминалов;
• распределительных центров;
• складов готовой продукции;
• складских ангаров;
• технических зон;
• помещений комплектации и упаковки.

В таких системах среднее давление помогает сохранить расчетный расход воздуха даже при значительной длине трассы и наличии большого количества отводов и ответвлений.

ВЦ 14-46 для торговых, административных и жилых зданий

Серия может использоваться в системах вентиляции и кондиционирования общественных, административных, торговых и жилых зданий.

Типичные объекты:

• торговые центры;
• супермаркеты;
• офисные комплексы;
• административные здания;
• спортивные сооружения;
• многоквартирные дома;
• крупные общественные помещения.

Сам вентилятор обычно располагается в техническом помещении или венткамере и подключается к распределительной сети воздуховодов.

ВЦ 14-46 в системах воздушного отопления

Одна из интересных сфер применения ВЦ 14-46 — распределение нагретого воздуха в системах воздушного отопления.

Вентилятор может обеспечивать транспортировку теплого воздуха от калорифера или отопительного агрегата к удаленным участкам здания. Повышенный напор здесь особенно важен, если воздух необходимо перемещать по длинной сети воздуховодов. Такое применение прямо указано для серии производителем.

ВЦ 14-46 для зерносушильных комплексов

В сельском хозяйстве вентиляторы среднего давления могут использоваться для подачи воздуха:

• в зерносушилки;
• сушильные камеры;
• бункеры;
• технологические воздуховоды;
• системы вентиляции зернохранилищ.

Для подобных задач важно не только обеспечить большой расход воздуха, но и продавить его через слой продукции или технологическое оборудование. Производитель прямо выделяет зерносушильные комплексы как одну из сфер применения ВЦ 14-46.

ВЦ 14-46 в технологических установках

Вентилятор может быть частью не только вентиляции здания, но и промышленного оборудования.

Возможные применения:

• сушильные установки;
• фильтрационные комплексы;
• технологические линии;
• системы воздушного охлаждения;
• системы подачи технологического воздуха;
• оборудование с повышенным аэродинамическим сопротивлением.

Именно в таких установках преимущество среднего давления становится особенно заметным.

Дымоудаление и подпор воздуха

Для специальных исполнений производитель также указывает возможность применения ВЦ 14-46 в системах дымоудаления и подпора воздуха на путях эвакуации. Для такой задачи необходимо использовать именно соответствующее сертифицированное исполнение, а не обычный общепромышленный вентилятор.

Конструкция ВЦ 14-46

Основные особенности серии:

• рабочее колесо диаметром 200–800 мм;
• 32 загнутые вперед лопатки;
• одностороннее всасывание;
• спиральный поворотный корпус;
• правое или левое направление вращения;
• шесть вариантов положения корпуса;
• рабочее колесо непосредственно на валу электродвигателя;
• электродвигатель IP54;
• питание 380 В / 50 Гц.

Поворотный корпус позволяет ориентировать выход вентилятора под удобным углом и упростить подключение к существующей системе воздуховодов.

Исполнения ВЦ 14-46

В зависимости от условий эксплуатации вентиляторы выпускаются:

• из оцинкованной стали;
• из углеродистой стали с полимерным покрытием;
• в коррозионностойком исполнении из нержавеющей стали 08Х18Н10.

Это позволяет подобрать исполнение как для обычных вентиляционных систем, так и для помещений с повышенными требованиями к коррозионной стойкости оборудования.

Преимущества вентиляторов ВЦ 14-46

• среднее давление до 2970 Па;
• производительность до 45 тыс. м³/ч;
• эффективная работа в разветвленных воздуховодах;
• возможность работы совместно с фильтрами;
• большой модельный ряд;
• правое и левое вращение;
• регулируемое положение спирального корпуса;
• несколько материалов исполнения;
• монтаж на фундаменте или перекрытии;
• эксплуатация при температуре окружающей среды от −45 до +40 °C.

Чем ВЦ 14-46 отличается от ВЦ 4-70

Если ВЦ 4-70 в первую очередь нужен для перемещения больших объемов воздуха в относительно «легкой» вентиляционной сети, то ВЦ 14-46 выбирают, когда системе требуется более высокий напор.

То есть ВЦ 14-46 особенно логичен, если в системе есть длинные воздуховоды, множество поворотов и ответвлений, фильтры, калориферы либо технологическое оборудование, создающее дополнительное сопротивление.

Как выбрать ВЦ 14-46

Главные параметры выбора — расход воздуха и требуемое полное давление. Дополнительно необходимо учитывать сопротивление всей вентиляционной сети, мощность двигателя, диаметр рабочего колеса, температуру и состав перемещаемой среды, материал корпуса и необходимое направление выхода воздуха.

ВЦ 14-46 оптимален для вентиляционных и технологических систем, где нужен не просто большой воздушный поток, а уверенная работа при повышенном аэродинамическом сопротивлении.

Выбирая вентиляторы ВЦ 14-46, вы выбираете оборудование, способное работать в самых нагруженных системах вентиляции. Высокая точность балансировки узлов сводит вибрации к минимуму, что значительно продлевает срок службы как самого вентилятора, так и сопряженных воздуховодов. Оптимальный выбор для объектов с высокими требованиями к мощности воздушного потока.

Компания “Тепловент-ДВ” является официальным представителем завода АО “НПО “Тепломаш” в Хабаровске, предлагаем доставку вентиляционного оборудования Тепломаш на всей территории Дальнего Востока, собственный склад.
