Агрегаты воздушно-отопительные СТД-300

Электрокалориферная установка ЭКУ — это мощный промышленный агрегат, предназначенный для эффективного нагрева воздуха и обеспечения качественного теплообмена в помещениях большой площади. Благодаря объединению электрического нагревателя (калорифера) и осевого вентилятора в единую надежную конструкцию, оборудование позволяет быстро достигать необходимых температурных показателей даже в суровых климатических условиях.

Назначение отопительных агрегатов серии СТД-300:

Нагрев воздуха при помощи теплоты горячей или перегретой воды, которая поступает от внешнего источника теплоснабжения и предназначена для воздушного отопления производственных помещений, в которых технологический процесс не сопровождается выделением пыли взрывоопасных газов.

• В воздухе не должно находиться липких веществ и волокнистых материалов,
• Эксплуатируются в макроклиматических районах с умеренным климатом,
• Температура теплоносителя не должна превышать 180°С, а давление 1,2 МПа.

Общая информация о воздушно-отопительных агрегатах СТД-300:

• Производительность по воздуху – 25000 м³/ч,
• По теплу – 360 кВт,
• Со стороны вентилятора защитная сетка.

Принцип работы воздушно-отопительных агрегатов СТД-300:

• Забор воздуха производится из помещения и проходя через воздухонагреватель нагревается,
• Далее направляется через поворотные лопатки в обогреваемую зону,
• По заказу изготавливаются с теплоносителем — пар.

Применение агрегатов СТД-300:

• Обогрев просторных по площади помещений различного функционального назначения,
• Отопление складских, производственных, культурно-развлекательных и спортивных помещений,
• Отопительные, вентиляционные инженерные системы,
• Распределение тепла по всем помещениям сооружения либо на полу в конкретном большом помещении,
• Эффективное отопление и быстрый нагрев воздуха.

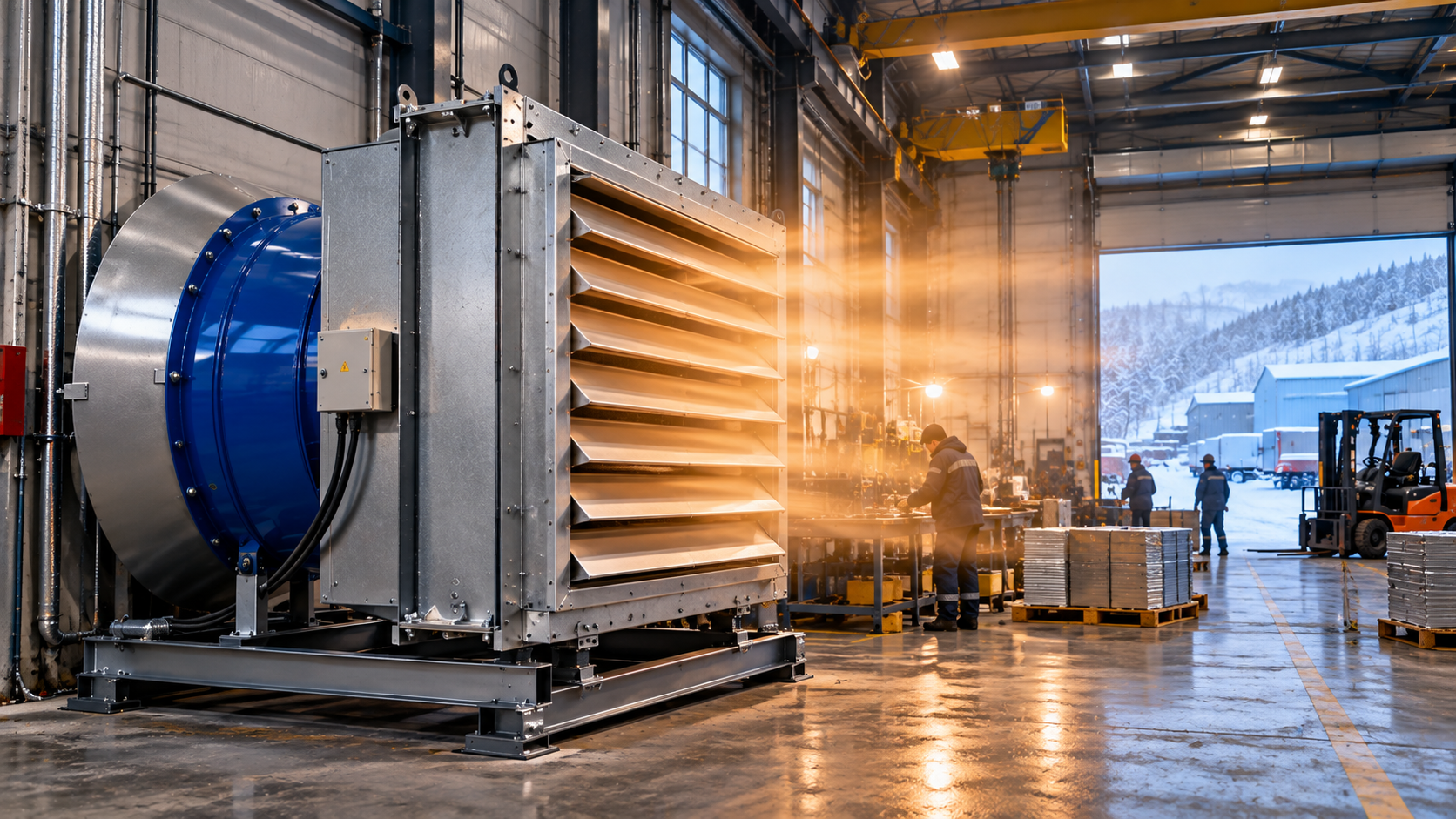

ЭКУ для производственных помещений

Электрокалориферные установки подходят для объектов, где необходимо быстро прогревать значительные объемы воздуха.

Основные сферы применения:

• производственные цеха;
• сборочные участки;
• ремонтные мастерские;
• металлообрабатывающие предприятия;
• технические помещения;
• производственные корпуса;
• сервисные зоны;
• отдельные рабочие участки.

Интенсивный воздушный поток позволяет использовать ЭКУ как для общего отопления помещения, так и для направленного прогрева отдельных производственных зон.

ЭКУ для складов и логистических объектов

На складах установка помогает быстро компенсировать теплопотери и обеспечить активное перемешивание воздуха.

Типичные объекты:

• склады готовой продукции;
• логистические терминалы;
• распределительные центры;
• складские ангары;
• зоны комплектации;
• погрузочно-разгрузочные участки;
• технические помещения складов.

Такой вариант особенно актуален для объектов, где отсутствует водяное отопление или требуется независимый дополнительный источник тепла.

ЭКУ для строительных и ремонтных работ

Электрокалориферные установки хорошо подходят для временного отопления строящихся и ремонтируемых помещений.

ЭКУ можно использовать для:

• прогрева строящихся помещений;
• временного отопления до запуска постоянной системы;
• сушки штукатурки;
• просушки окрашенных поверхностей;
• ускорения высыхания строительных материалов;
• поддержания положительной температуры зимой;
• обогрева рабочих зон;
• проведения отделочных работ в холодное время года.

Это особенно удобно на объектах, где есть необходимая электрическая мощность, но еще не введена в эксплуатацию постоянная система теплоснабжения.

ЭКУ для сельскохозяйственных объектов

Электрокалориферные установки могут использоваться и в сельском хозяйстве.

Основные сферы применения:

• сельскохозяйственные склады;
• фермерские производственные помещения;
• теплицы;
• мастерские;
• технические помещения;
• вспомогательные здания;
• производственные помещения агрокомплексов.

Возможность регулировать нагрев позволяет поддерживать необходимый температурный режим в зависимости от назначения помещения.

ЭКУ в системе приточной вентиляции

Одна из важных задач электрокалориферной установки — подогрев холодного приточного воздуха.

В этом режиме наружный воздух проходит через электрический калорифер, нагревается и вентилятором подается внутрь помещения.

Такой вариант подходит для:

• производственных зданий;
• складов;
• мастерских;
• технических помещений;
• строительных объектов;
• помещений, где требуется постоянная подача свежего воздуха.

Таким образом, ЭКУ может одновременно участвовать и в вентиляции, и в отоплении помещения.

Работа ЭКУ в режиме рециркуляции

Установка может использовать уже находящийся внутри помещения воздух, повторно пропуская его через нагреватель.

Режим рециркуляции позволяет:

• быстрее поднять температуру;
• уменьшить расход энергии на нагрев холодного наружного воздуха;
• поддерживать стабильную температуру в помещении;
• организовать интенсивную циркуляцию воздуха.

Для складов, цехов и строительных объектов такой режим особенно удобен при быстром прогреве после длительного охлаждения помещения.

ЭКУ как промышленный вентилятор

При отключении нагревательных элементов установка может работать без нагрева воздуха, выполняя функцию мощного промышленного вентилятора.

Это позволяет применять ЭКУ круглый год:

• зимой — для отопления;
• в межсезонье — для подогрева воздуха;
• летом — для вентиляции и циркуляции воздуха;
• во время строительных работ — для просушки и воздухообмена.

Одна установка таким образом может выполнять сразу несколько климатических задач.

ЭКУ для зонального обогрева

На больших производственных объектах не всегда требуется прогревать все помещение до одинаковой температуры.

ЭКУ можно использовать для обогрева:

• постоянных рабочих мест;
• сборочных участков;
• ремонтных зон;
• участков возле ворот;
• зон хранения чувствительного оборудования;
• временных рабочих площадок.

Такой подход позволяет направить тепло туда, где оно действительно необходимо, и снизить лишние энергозатраты.

Преимущества электрокалориферной установки ЭКУ

• автономный электрический нагрев;
• не требуется горячая вода или пар;
• быстрый прогрев воздуха;
• интенсивная циркуляция;
• возможность регулирования мощности;
• работа в системе приточной вентиляции;
• возможность рециркуляции;
• работа в режиме вентиляции без нагрева;
• подходит для временного отопления;
• подходит для строительства и производства;
• возможность зонального обогрева;
• не требует отдельной котельной.

Где ЭКУ особенно удобна

Электрокалориферную установку логично выбирать для объектов, где требуется мощный воздушный обогрев, но нет доступа к централизованному теплоснабжению.

Это могут быть:

• временные строительные объекты;
• новые производственные корпуса;
• склады;
• удаленные технические помещения;
• мастерские;
• ангары;
• объекты сезонной эксплуатации.

В таких условиях электрическая ЭКУ позволяет организовать отопление значительно быстрее, чем монтаж полноценной водяной системы.

Как выбрать электрокалориферную установку ЭКУ

При подборе оборудования необходимо учитывать:

• объем помещения;
• высоту потолков;
• расчетные теплопотери;
• температуру наружного воздуха;
• требуемую температуру внутри;
• необходимый расход воздуха;
• режим работы — приточный или рециркуляционный;
• доступную электрическую мощность;
• место установки;
• необходимую скорость прогрева.

Особенно важно заранее проверить доступную электрическую мощность объекта, поскольку промышленная электрокалориферная установка создает значительно большую нагрузку на сеть, чем обычный тепловентилятор.

ЭКУ оптимальна для объектов, где необходимо одновременно обеспечить мощный воздушный поток, регулируемый электрический нагрев и независимость от водяной или паровой системы отопления.

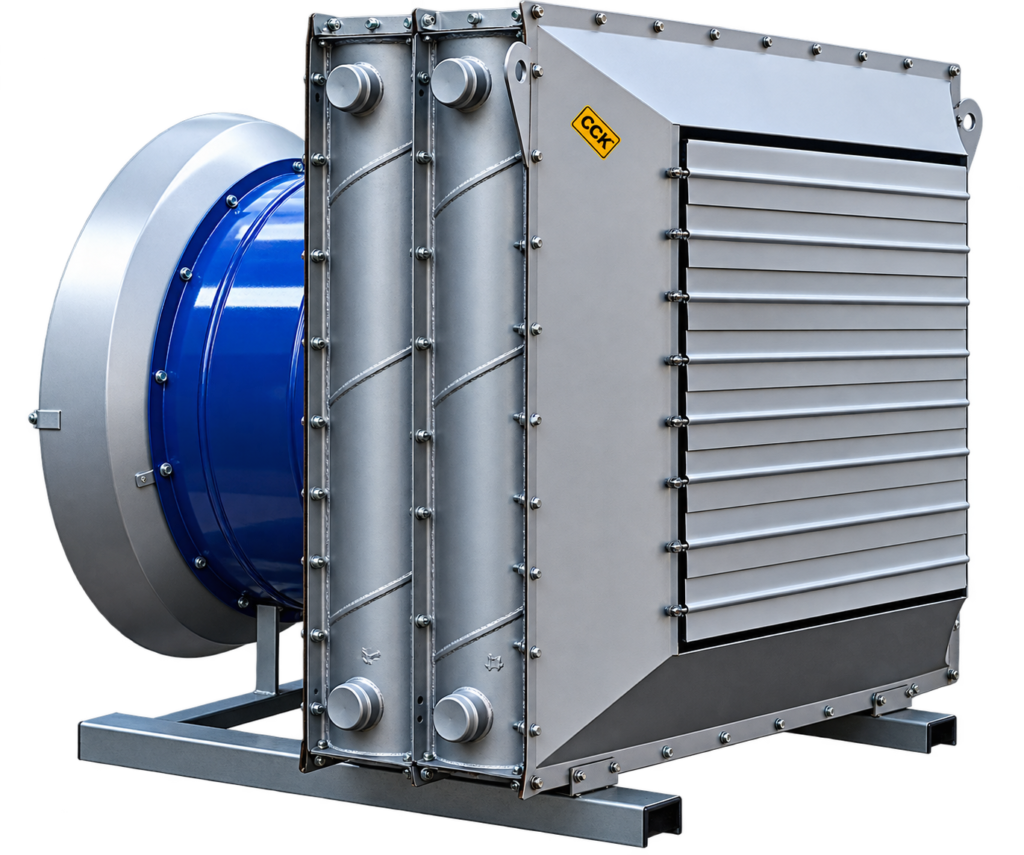

Конструкция отоптельных агрегатов СТД-300:

• Жалюзи (поворотные шторки или лопасти) для задания и изменения направления прогретого воздуха и его дальнейшего распределения по площади обогрева,
• Воздухонагреватель (водяной или паровой) для использования в качестве теплообменника между горячей водой/паром и воздухом,
• Диффузор для направления воздуха по всему периметру теплообменника и создания единой замкнутой системы между калорифером и вентилятором,
• Осевой вентилятор ВО-06-300-8 (мощность 3 кВт, 1500 оборотов в минуту) для перемещения и нагнетания воздушных масс в установку,
• Общая несущая сварная рама, на основании которой при сборке монтируются все элементы агрегата.

Основные технические характеристики водяных агрегатов СТД-300:

• Производительность по воздуху – 23500 м3/ч,
• Производительность по теплу – 308 кВт,
• Площадь поверхности теплообмена – 74,1 м2,
• Максимальное давление теплоносителя (вода) – не более 1,2 МПа,
• Установочный электродвигатель осевого вентилятора – 3 / 1500 кВт/об.мин.,
• Масса – 265 кг.

Установка ЭКУ – решение для создания комфортного микроклимата, которое обеспечивает простой монтаж, возможность работы в режиме обычного вентилятора в летнее время и ступенчатую регулировку мощности – для долгосрочной эксплуатации на ответственных объектах.
