Дымососы ДН для промышленных котельных: расчет, подбор и подготовка тягодутьевого оборудования к отопительному сезону

Осенний период для служб главного энергетика, управляющих компаний ЖКХ и владельцев производственных площадок на Дальнем Востоке традиционно связан с жестким обратным отсчетом. В преддверии запуска отопительного сезона любая задержка ввода котельного оборудования чревата не только штрафными санкциями от контролирующих органов, но и угрозой разморозки технологических и жилых объектов при первых заморозках.

Среди всех узлов промышленной или модульной котельной наиболее уязвимым и одновременно ответственным агрегатом является тягодутьевая группа, сердце которой — центробежный котельный дымосос серии ДН. В отличие от стандартных вентиляторов общеобменной вентиляции, работающих в щадящих условиях с чистым воздухом комнатной температуры, дымосос непрерывно перекачивает высокотемпературную газовоздушную смесь, насыщенную золой, сажей и химически агрессивными продуктами горения.

Именно осенью фиксируется пик аварийных замен и плановых модернизаций дымососов. Ошибки, допущенные при осеннем аудите, консервации или спешном подборе агрегата взамен вышедшего из строя, зимой приводят к остановке котлов в пиковые морозы. Предлагаем детальный инженерный алгоритм подбора, проверки и эксплуатации промышленных дымососов ДН завода «Тепломаш».

В этой статье мы рассмотрим:

1. Осенний дедлайн котельных: почему запуск тепла зависит от состояния тягодутьевых машин
2. Что такое дымосос ДН и чем он отличается от вентилятора: устройство, назначение и роль искусственной тяги
3. Технические параметры подбора дымососа перед отопительным сезоном
4. Специфика Дальнего Востока: работа с твердым топливом (уголь, пеллеты), абразивный износ и термостойкость лопаток
5. Осенний чек-лист ревизии дымососа перед розжигом котла
6. Ошибки монтажа и эксплуатации, приводящие к авариям в морозы
7. Энергосбережение: связка дымососа ДН и частотного преобразователя в межсезонье

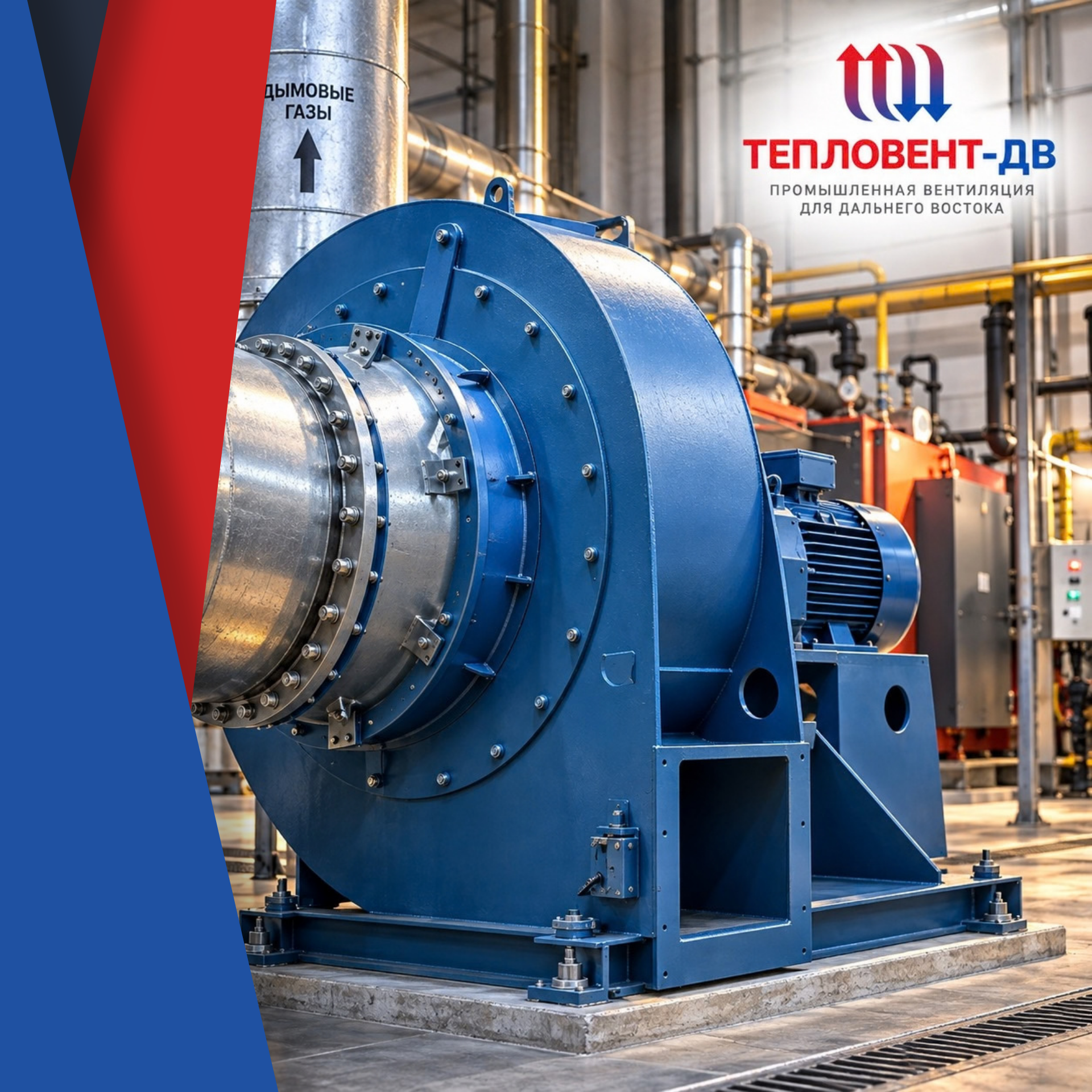

Назначение и конструктивные особенности дымососов ДН

Аббревиатура ДН расшифровывается как «Дымосос с Назад загнутыми лопатками». Главная функция агрегата — принудительная эвакуация дымовых газов из топочных камер стационарных паровых и водогрейных котлов, а также создание стабильного разрежения в газовом тракте котельной установки.

В современных энергетических установках естественной тяги дымовой трубы практически никогда не бывает достаточно. Наличие чугунных или стальных экономайзеров, воздухоподогревателей, циклонов и рукавных золоуловителей создает существенное аэродинамическое сопротивление. Преодолеть этот гидравлический барьер и обеспечить стабильную тягу способен только специализированный центробежный дымосос.

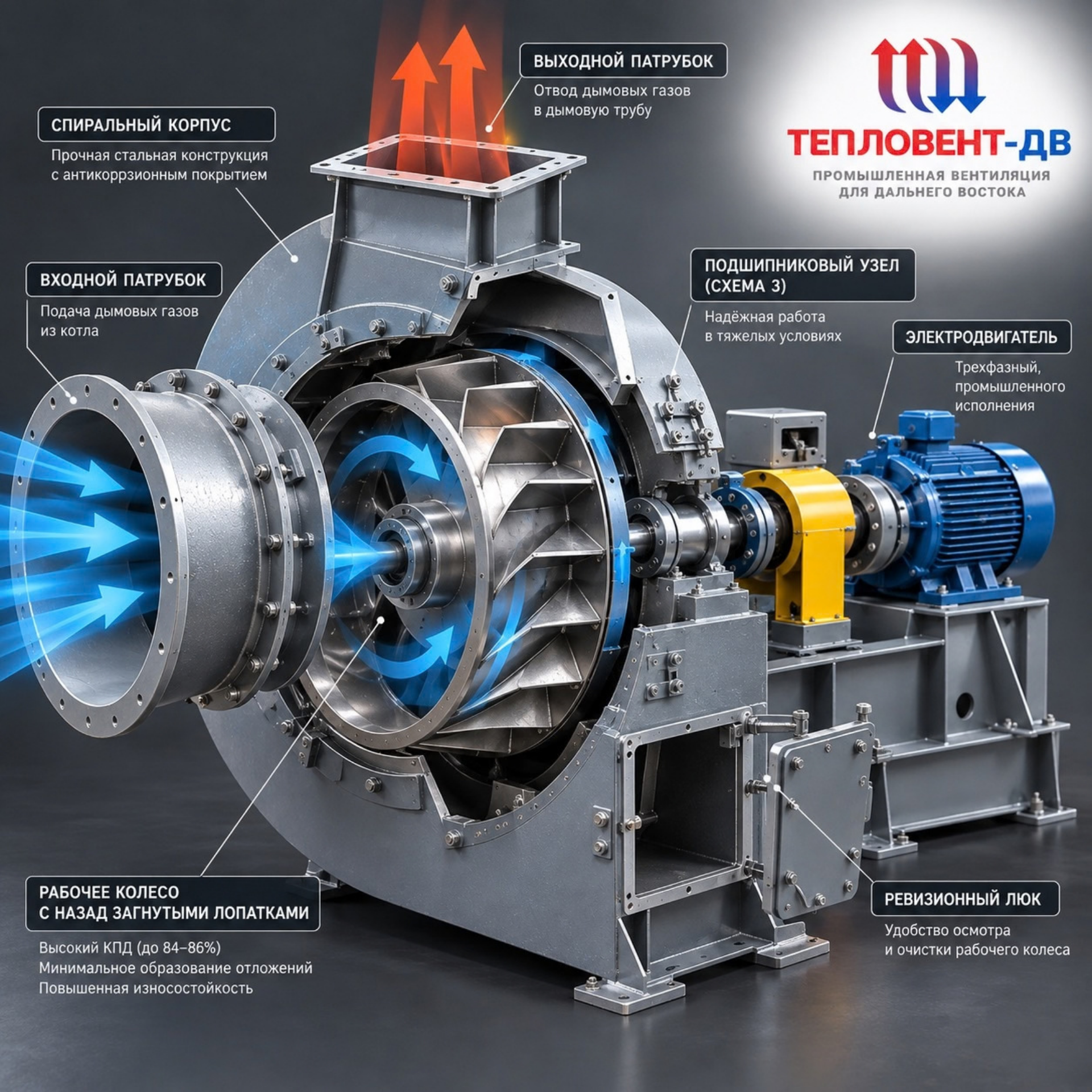

Конструктивные отличия от вентиляторов общего назначения:

• Профиль лопаток рабочего колеса. Назад загнутые лопатки обладают высоким гидравлическим КПД (до 84–86%), что критически важно при непрерывной круглосуточной работе агрегата в течение 6–7 месяцев отопительного сезона. Такая форма лопастей минимизирует завихрения потока и снижает отложение несгоревшей сажи на рабочей поверхности крыльчатки,
• Термостойкость проточной части. Стандартное исполнение дымососов ДН рассчитано на непрерывную работу с дымовыми газами температурой до +200 °C (кратковременно — до +250 °C). Для корпусов и рабочих колес применяется качественная углеродистая или низколегированная конструкционная сталь повышенной прочности (например, 09Г2С),
• Стойкость к абразивному износу. Летучая зола, образующаяся при сжигании угля, мазута или древесных отходов, действует на металл как пескоструйный аппарат. Поэтому лопатки дымососов ДН изготавливаются с увеличенной толщиной стенки или наплавляются износостойкими сплавами,
• Наличие инспекционных люков. В спиральном корпусе («улитке») обязательно предусматривается съемный ревизионный люк, через который эксплуатационный персонал может визуально оценить износ колеса и очистить его от зольных наростов без демонтажа воздуховодов.

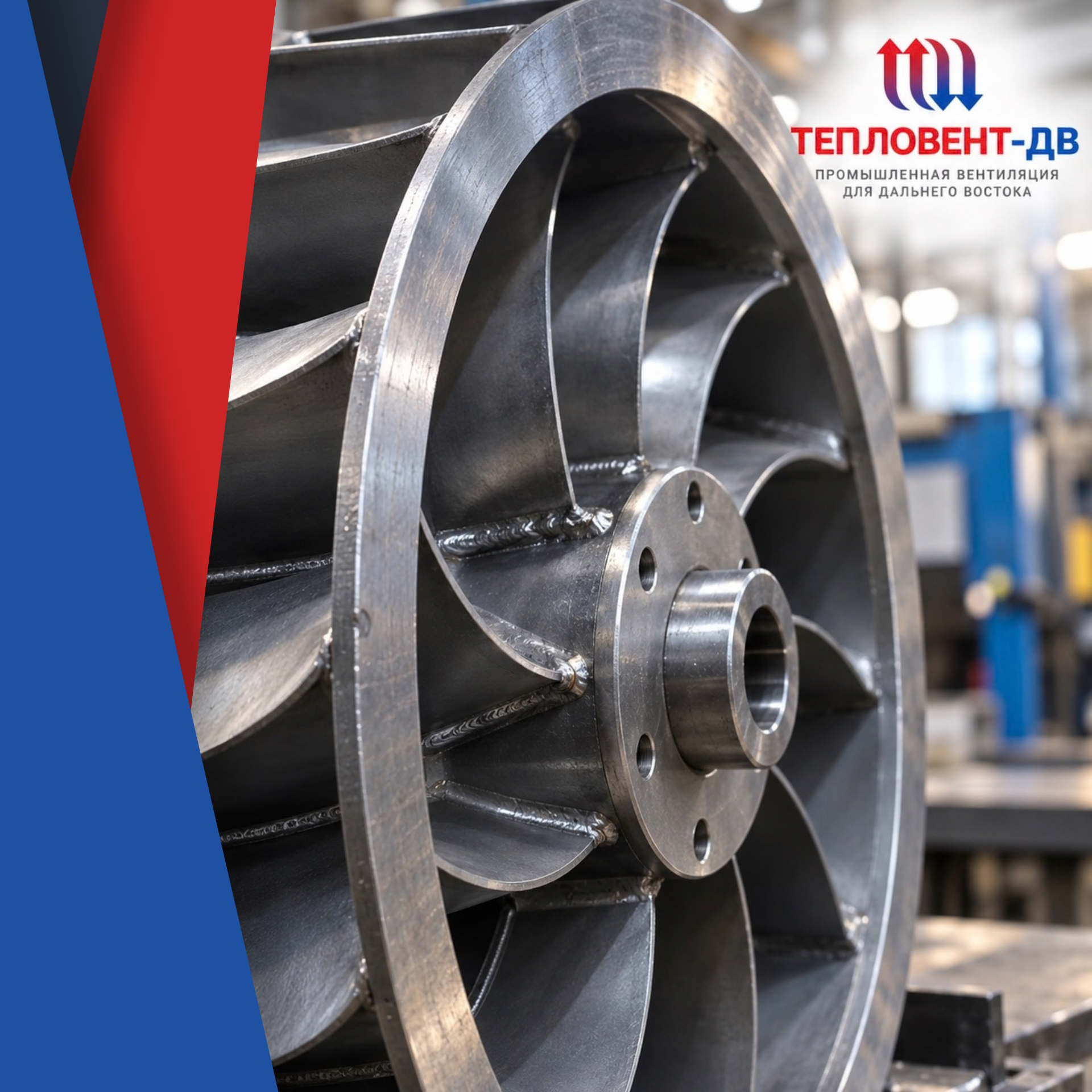

Ключевые параметры подбора дымососа ДН к отопительному сезону

Осенью замена дымососа часто происходит в условиях цейтнота: старый агрегат во время пробных топок показал критическую вибрацию или прогар корпуса. Заказ модели «по аналогии с шильдиком 1980 года» — частая ошибка, так как современные котлы имеют другое сопротивление тракта, а старые советские вентиляторы часто подбирались с тройным запасом мощности, расходуя лишние киловатты.

При подборе дымососа ДН по каталогу дистрибьютора учитываются четыре обязательных параметра

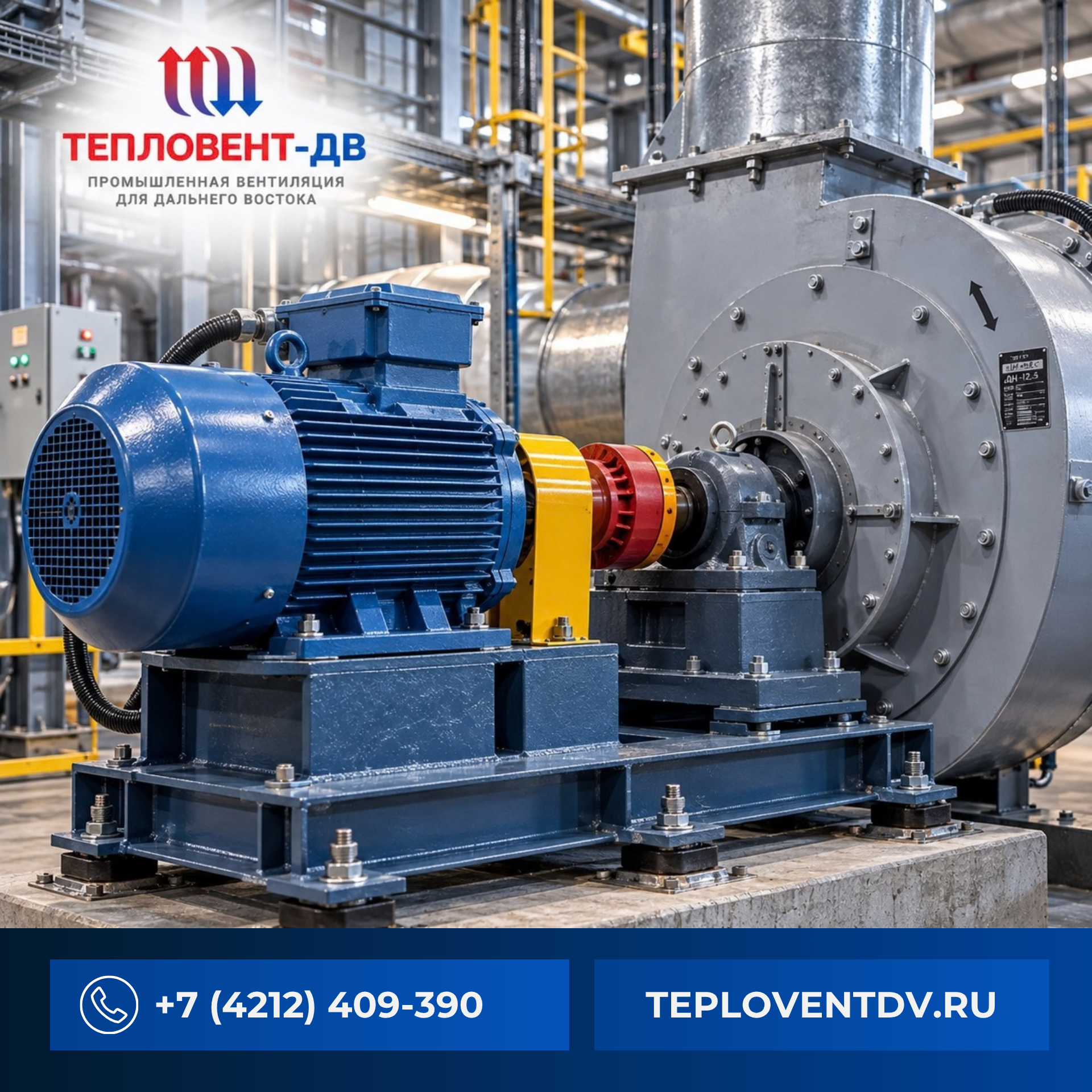

1. Производительность по дымовым газам (V, м³/ч)

Объем образующихся газов зависит от тепловой мощности котла (Гкал/ч или МВт), вида сжигаемого топлива и коэффициента избытка воздуха в топке. Важно помнить: объем газов при температуре +150…+200 °C существенно больше объема холодного воздуха на входе в горелку. Подбор по «холодной» производительности приведет к нехватке тяги и «задуванию» котла. В расчет всегда закладывается технологический запас не менее 10–15%.

2. Полное давление и разрежение (P, Па)

Дымосос должен развить напор, достаточный для преодоления сопротивления конвективных пучков труб котла, экономайзера, циклона-золоуловителя, участков поворотов газоходов и высоты дымовой трубы. Если давление подобрано неверно, в топке котла вместо разрежения возникнет избыточное давление, что приведет к прорыву ядовитого угарного газа (CO) в рабочую зону котельной.

3. Конструктивная схема передачи крутящего момента

Дымососы выпускаются в двух базовых схемах исполнения:

• Схема 1 (посадка колеса напрямую на вал электродвигателя). Характерна для малогабаритных моделей (от ДН-2,7 до ДН-9). Компактна, дешевле в закупке, не требует центровки полумуфт. Однако двигатель жестко связан с тепловым контуром, что предъявляет повышенные требования к температурному режиму газов (не более +200 °C), чтобы тепло от рабочего колеса по валу не перегрело передний подшипник мотора,
• Схема 2 (рабочее колесо соединено с двигателем через промежуточный вал и упругую муфту). Стандарт для средних и крупных машин (от ДН-9 до ДН-15 и выше). Рабочее колесо опирается на собственный подшипниковый узел (ходовую часть с масляной ванной), а двигатель вынесен на отдельную раму. Такая компоновка долговечна, ремонтопригодна и изолирует электромотор от тепловых и динамических ударов.

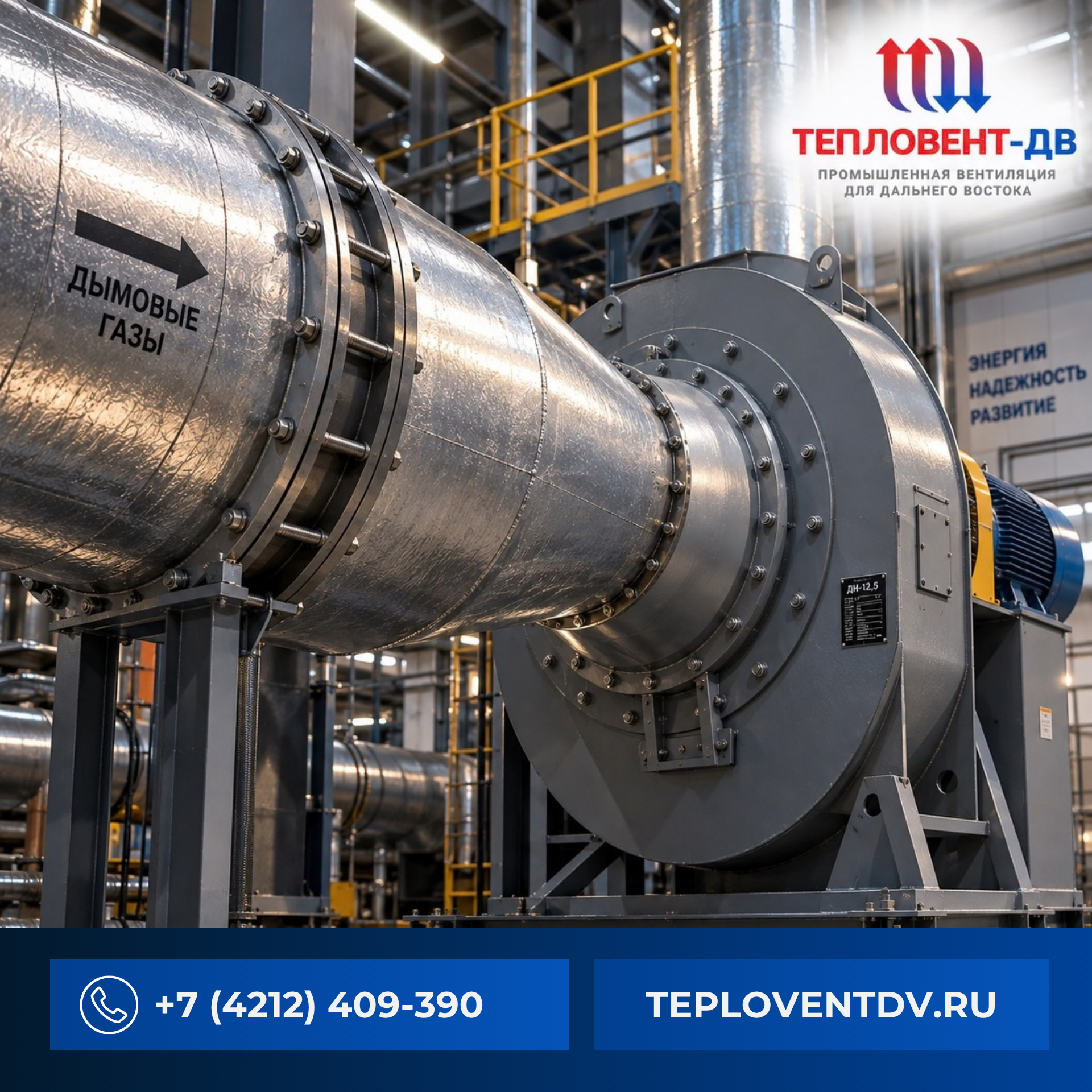

4. Направление вращения и угол разворота корпуса

«Улитка» дымососа изготавливается правого (по часовой стрелке со стороны привода) или левого вращения. Корпус при монтаже можно поворачивать с шагом 15° или 45° (от 0° до 270°). Ошибка в угле разворота при заказе приведет к невозможности состыковать фланец дымососа с существующим боровом котельной без дорогостоящей переварки газоходов.

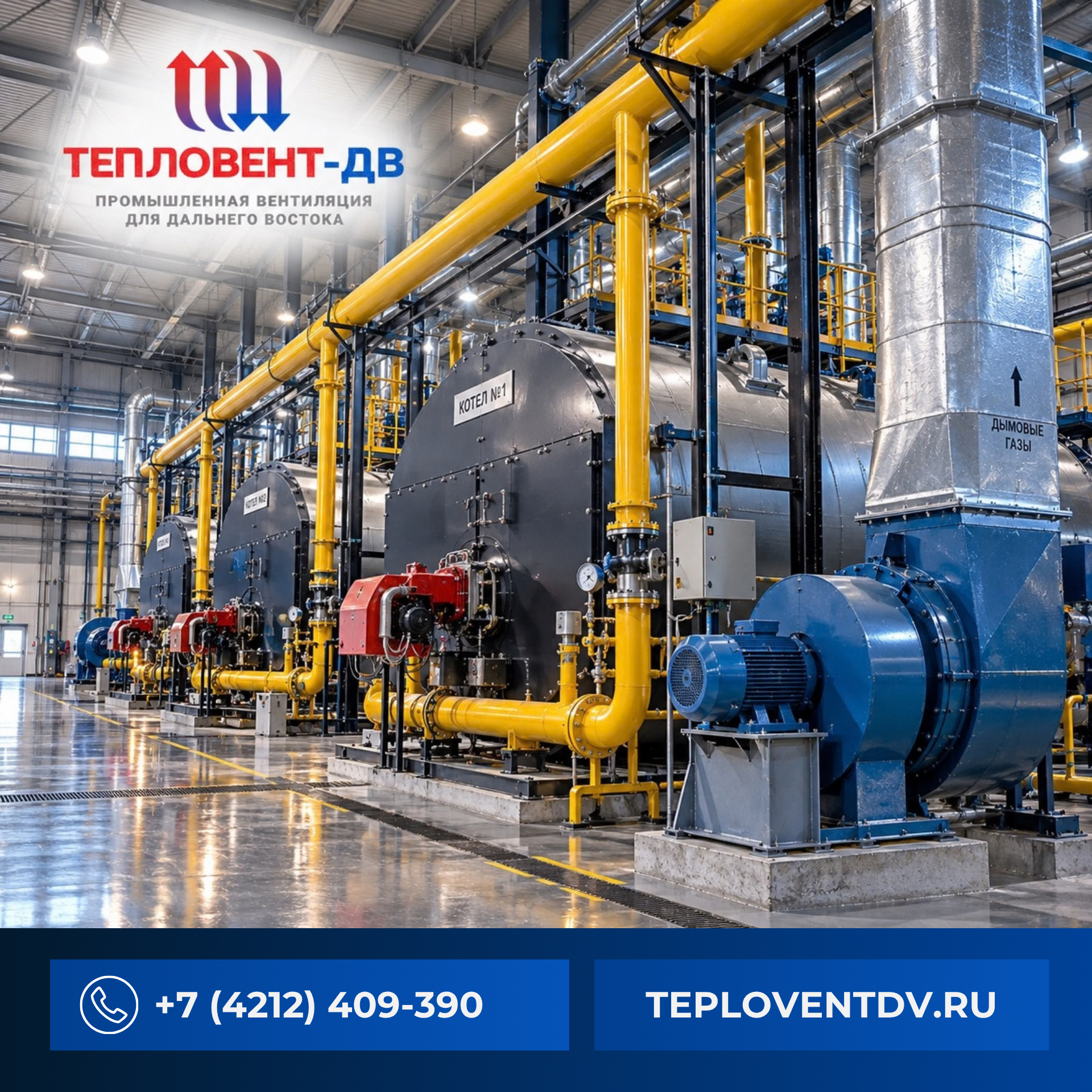

Специфика эксплуатации дымососов на Дальнем Востоке

Дальневосточный регион имеет выраженную энергетическую специфику: здесь расположено огромное количество котельных, работающих на твердом топливе — бурых и каменных углях местных разрезов (Хабаровский край, Амурская область, Приморье, Сахалин), а также на древесной щепе и пеллетах.

Сгорание твердых углей дает высокий процент зольности. Осенний пуск котлов на непрогретом тракте сопровождается конденсацией паров влаги на стенках дымоходов. Когда эта влага смешивается с угольной золой, образуется плотная корка, которая налипает на лопатки рабочего колеса.

Даже дисбаланс в 50–70 граммов на диаметре колеса 1000 мм при скорости вращения 1500 об/мин порождает разрушительную динамическую силу. Возникает вибрация, которая в течение 2–3 недель разбивает подшипники ходовой части и разрушает фундаментную подушку.

Поэтому для объектов Дальнего Востока дымососы завода «Тепломаш» комплектуются динамически отбалансированными колесами с повышенным ресурсом износостойкости, а в конструкции корпусов применяются усиленные ребра жесткости, гасящие резонансные колебания.

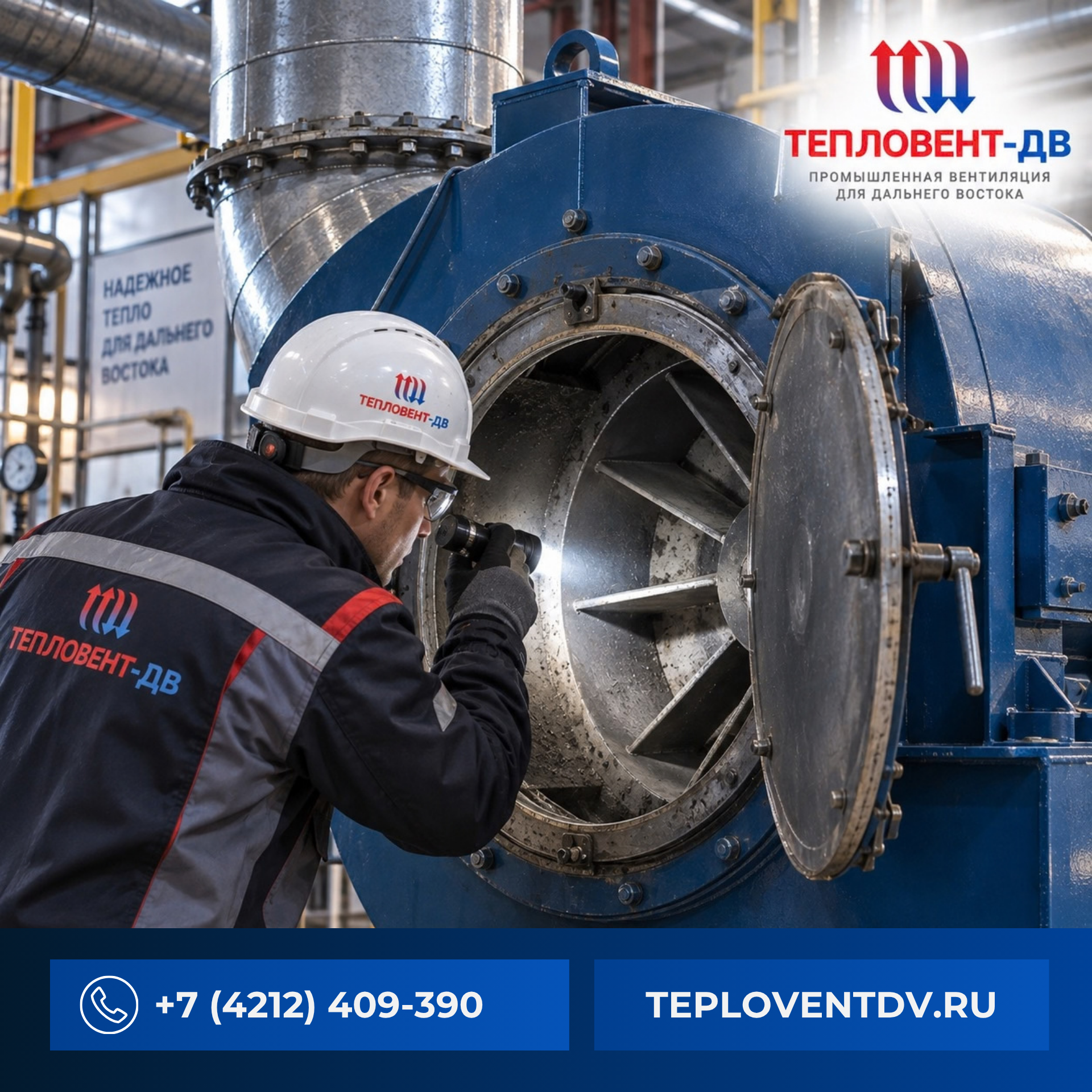

Чек-лист: осенняя ревизия и запуск дымососа ДН

Перед подачей команды на розжиг котла инженерно-техническая служба обязана выполнить регламент проверки тягодутьевой машины:

• Осмотр проточной части через люк: проверка толщины лопаток (износ не должен превышать предельных значений по паспорту завода), отсутствие трещин возле ступицы и основного диска, контроль отсутствия заклинивания посторонними предметами,
• Проверка осевого и радиального зазора: зазор между входным конфузором (воротником) и входным отверстием рабочего колеса должен строго соответствовать паспортным допускам (обычно 2–4 мм). Чрезмерный зазор вызывает переток газов и резкое падение КПД, а недостаточный грозит чирканьем металла при тепловом расширении колеса,
• Ревизия ходовой части и смазки: для машин схемы 3 сливается летний конденсат, заливается свежее турбинное или индустриальное масло нужной вязкости, проверяется исправность масляных сальников,
• Центровка валов (для схемы 3): с помощью стрелочных индикаторов или лазерных центровщиков выверяется соосность вала двигателя и вала ходовой части. Допустимое радиальное и угловое смещение — не более 0,05 мм,
• Проверка заземления и изоляции двигателя: замер сопротивления изоляции обмоток после длительного летнего простоя в сыром помещении котельной (должно быть не менее 0,5 МОм),
• Проверка герметичности фланцев: подсосы холодного воздуха через неплотности фланцевых соединений на всосе дымососа приводят к перегрузке электродвигателя по току и падению температуры газов, что провоцирует точку росы и коррозию труб.

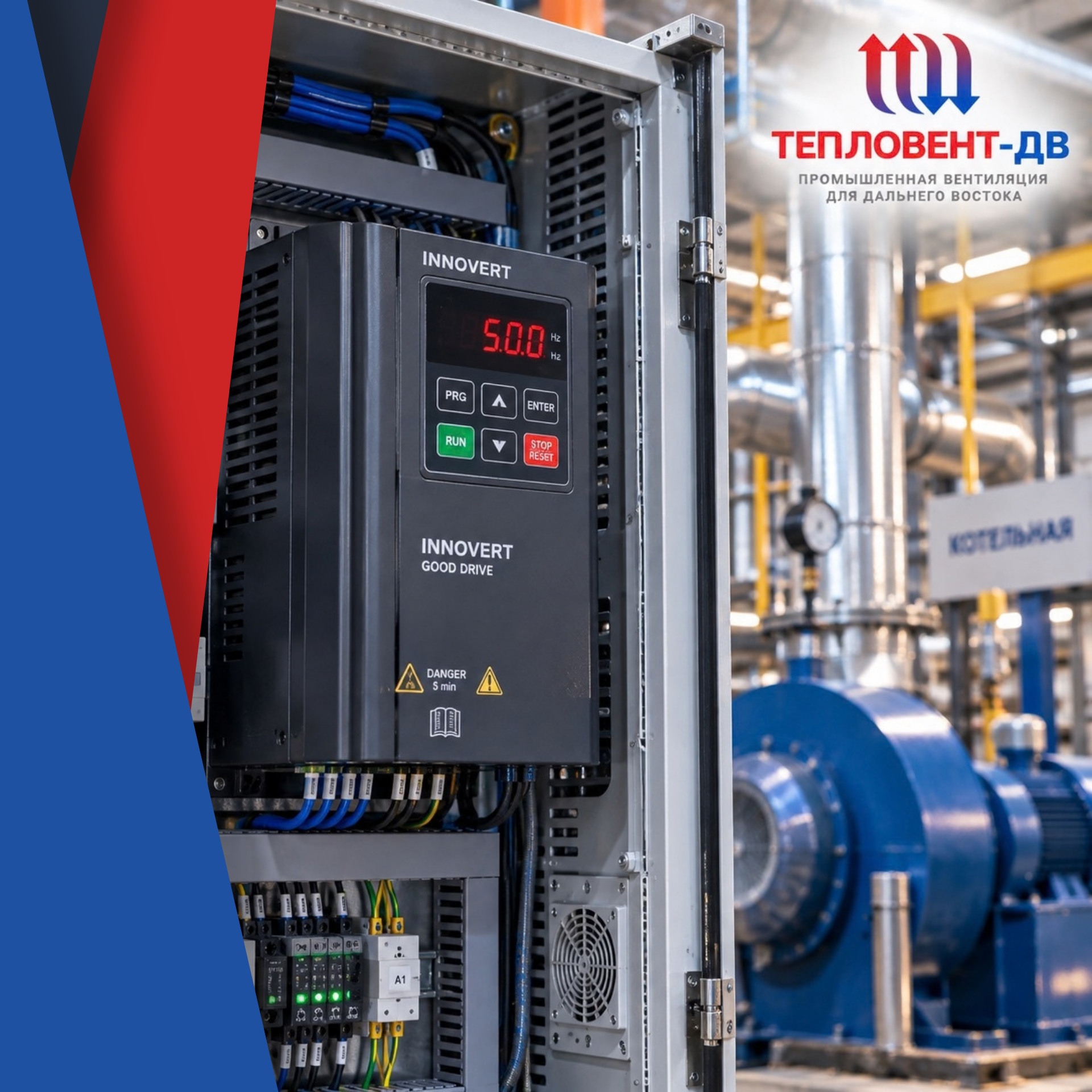

Энергоэффективность: дымосос ДН и частотный преобразователь

Осень — период плавающих температур. В сентябре и октябре на улице днем может быть +15 °C, а ночью 0 °C. Котлы работают на минимальной нагрузке (20–40% от номинала).

Традиционный способ регулирования тяги — дросселирование с помощью осевого направляющего аппарата (ОНА) или шиберной заслонки. Это крайне неэкономично: двигатель дымососа продолжает вращаться с постоянной скоростью, «сжигая» сетевую электроэнергию впустую и преодолевая искусственное сопротивление полузакрытого шибера.

Современным стандартом для котельных на Дальнем Востоке является интеграция дымососа ДН с промышленным частотным преобразователем (ЧПР). В нашем каталоге для этих задач представлены специализированные частотные приводы линейки INNOVERT.

Что дает частотное регулирование осенью:

• Экономия электроэнергии до 40–50%. Мощность, потребляемая вентилятором, пропорциональна кубу частоты вращения. Снижение оборотов дымососа всего на 20% в теплые осенние дни снижает энергопотребление почти в два раза,
• Идеальное поддержание разрежения. Датчик давления в топке котла передает аналоговый сигнал (4–20 мА) на ПИД-регулятор частотника. Привод плавно меняет обороты дымососа, поддерживая разрежение в топке с точностью до 1–2 Па независимо от порывов ветра над дымовой трубой,
• Плавный пуск. Исключаются 7-кратные пусковые токи, которые осенью часто «выбивают» трансформаторные подстанции и разрушают соединительные муфты,
• Увеличение ресурса подшипников и лопаток. Снижение скорости газов в межсезонье уменьшает абразивный износ колеса золой в геометрической прогрессии.

Замена тяжелого тягодутьевого оборудования в осенний период требует оперативной логистики и экспертной технической поддержки.

Компания «Тепловент-ДВ решает ключевые проблемы предприятий в преддверии отопительного сезона:

• Инженерный расчет и подбор: специалисты компании подберут типоразмер дымососа ДН (от компактных ДН-3,5 до мощных ДН-12,5 и ДН-15) точно под аэродинамические характеристики вашего котла, не допуская завышения мощности или дефицита напора,
• Складской запас и быстрая логистика: наличие ходовых позиций на региональном складе в Хабаровске позволяет сократить сроки поставки до минимума, что спасает предприятия при аварийных ситуациях в сентябре–октябре,
• Комплексная поставка автоматики: возможность укомплектовать дымосос частотными преобразователями INNOVERT, пусковой аппаратурой и шкафами управления в рамках единого контракта,
• Гарантийная надежность: прямая заводская гарантия, наличие паспортов качества и сертификатов соответствия на всю номенклатуру.

Подготовка котельной к зиме не терпит компромиссов. Дымосос серии ДН — ключевое звено безопасности всего отопительного контура предприятия. Грамотная осенняя диагностика, замена изношенных колес и своевременный заказ надежного оборудования гарантируют безаварийное прохождение отопительного сезона, бесперебойное теплоснабжение и снижение эксплуатационных затрат в течение всей суровой дальневосточной зимы.
