Как выбрать преобразователь частоты INNOVERT: полное руководство по сериям и характеристикам

В этой статье мы рассмотрим:

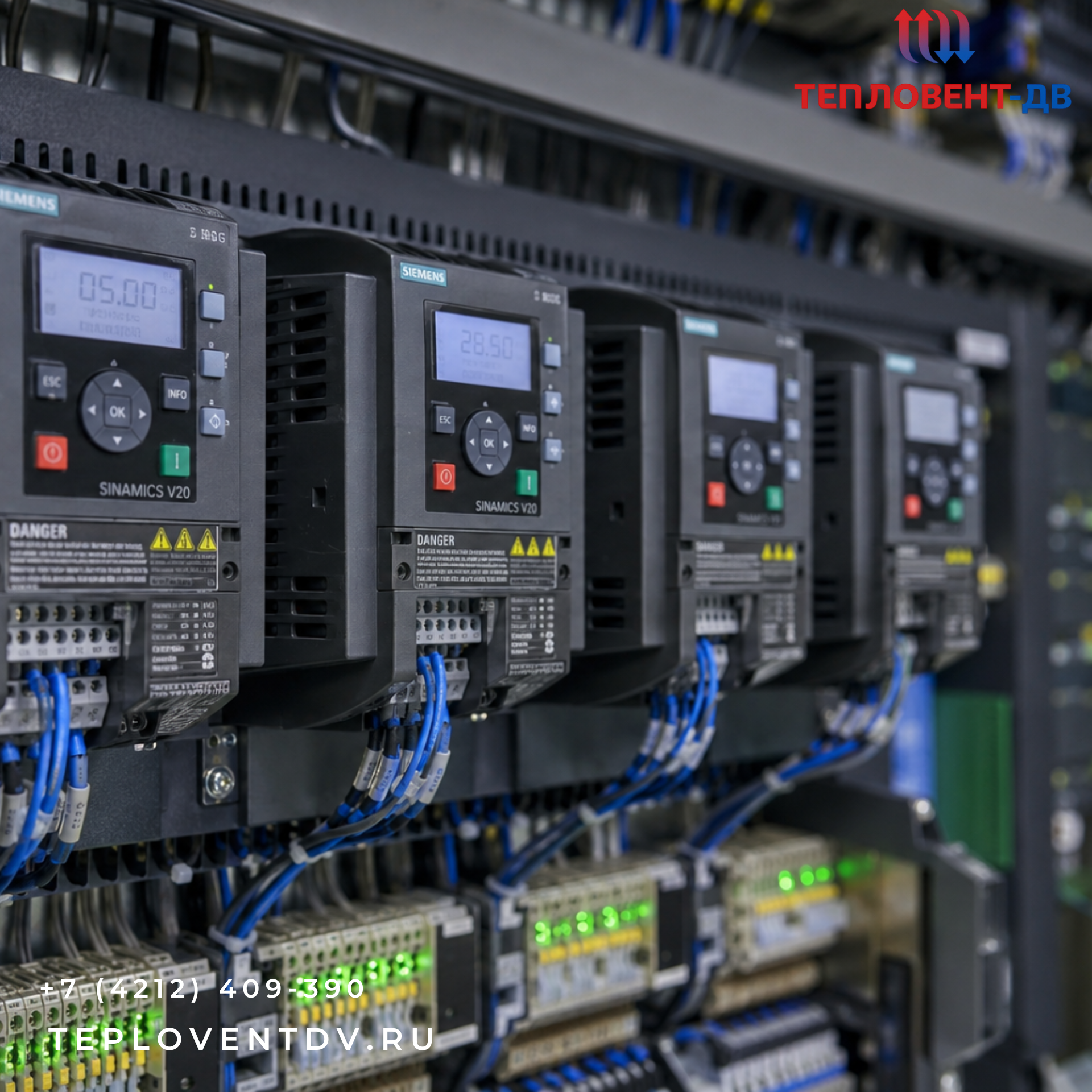

1. Ключевые критерии подбора регулирующего электрооборудования
2. Подробные технические характеристики популярных линеек частотных преобразователей INNOVERT
3. Как специализированные серии помогают экономить до 40% электроэнергии на производстве и в системах ЖКХ

Современное промышленное предприятие или объект ЖКХ — огромный организм, где крутят вентиляторы, качают воду насосы, двигают конвейерные ленты и асинхронные электродвигатели приводят в движение шнеки экструдеров. Но запускать мощный двигатель напрямую от сети — технический анахронизм, ведущий к колоссальным пусковым токам, гидроударам в трубах и ускоренному износу подшипников.

Решение проблемы давно известно — регулируемый электропривод. Если вы планируете преобразователь частоты INNOVERT купить для модернизации или первичного оснащения ваших объектов, данный подробный гид поможет вам разобраться во всем многообразии линеек бренда и сделать безошибочный выбор.

Зачем управлять скоростью?

Помимо защиты механики и автоматизации процессов, частотное регулирование дает прямую финансовую выгоду. Насосы и вентиляторы подчиняются законам подобия (аффинным законам), согласно которым потребляемая мощность пропорциональна кубу частоты вращения: P₁ / P₂ = (n₁ / n₂)³.

Снижение скорости вращения вентилятора всего на 20% уменьшает потребление электроэнергии почти наполовину!

Бренд INNOVERT завоевал российский рынок благодаря идеальной адаптации к суровым реалиям отечественных электросетей, единой интуитивно понятной логике программирования и разумной ценовой политике. Унификация парка частотников на базе одного бренда позволяет существенно снизить нагрузку на штатную службу КИПиА, упростить складской запас запчастей и сократить время незапланированных простоев.

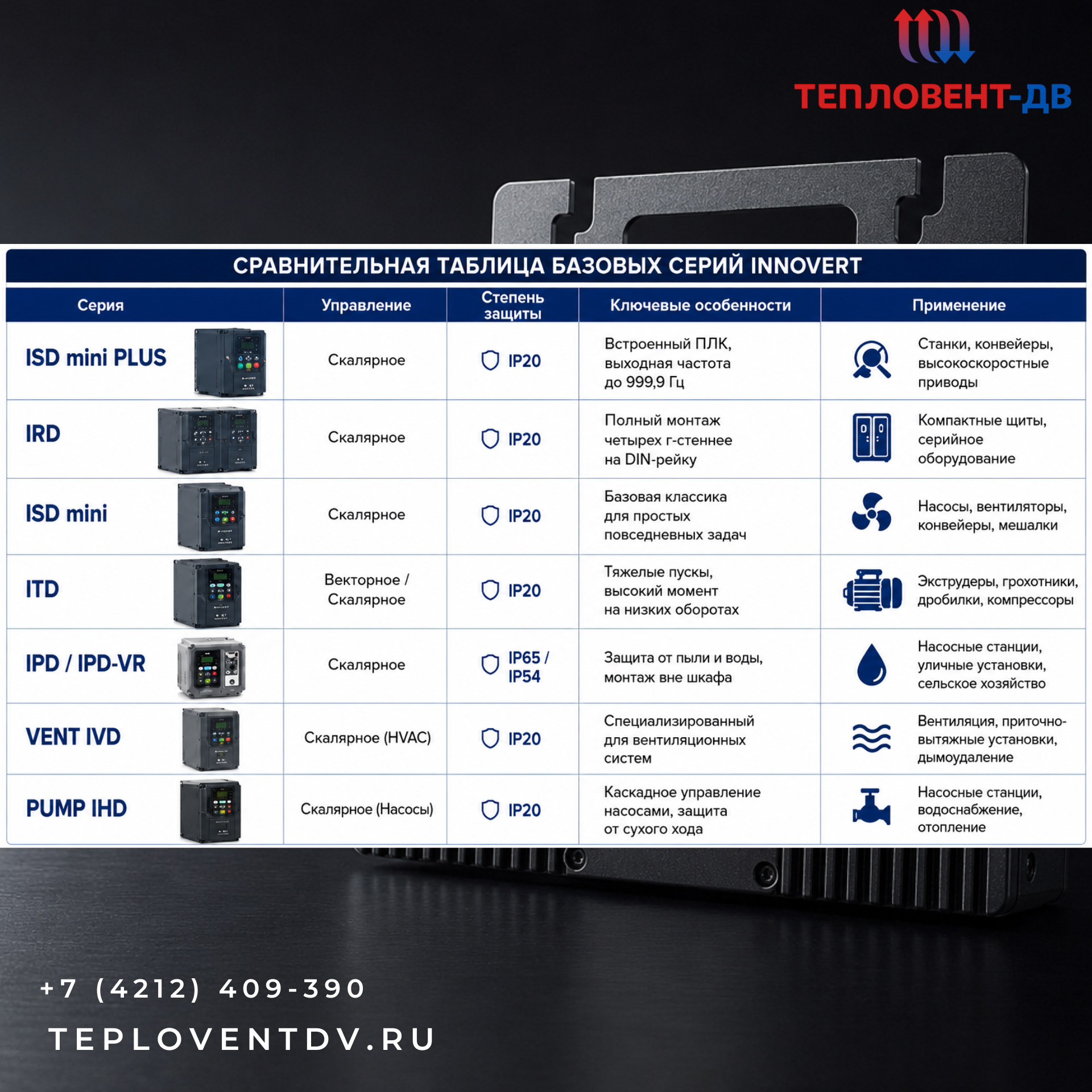

Сравнительная таблица базовых серий преобразователь частоты INNOVERT

Для быстрой ориентации в номенклатуре официального дистрибьютора ООО «Тепловент-ДВ» рассмотрим ключевые параметры основных линеек:

• ISD mini PLUS – скалярное управление | IP20 | Встроенный ПЛК, выходная частота до 999,9 Гц,
• IRD – скалярное управление | IP20 | Плотный монтаж «стенка к стенке» на DIN-рейку,
• ISD mini – скалярное управление | IP20 | Базовая классика для простых повседневных задач,
• ITD – векторное / Скалярное управление | IP20 | Тяжелые пуски, высокий момент на низких оборотах,
• IPD / IPD-VR – скалярное управление | IP65 / IP54 | Защита от пыли и воды, монтаж вне шкафа,
• VENT IVD – скалярное управление (HVAC) | IP20 | Специализированный для вентиляционных систем,
• PUMP IHD – скалярное управление (Насосы) | IP20 | Каскадное управление насосами, защита от сухого хода.

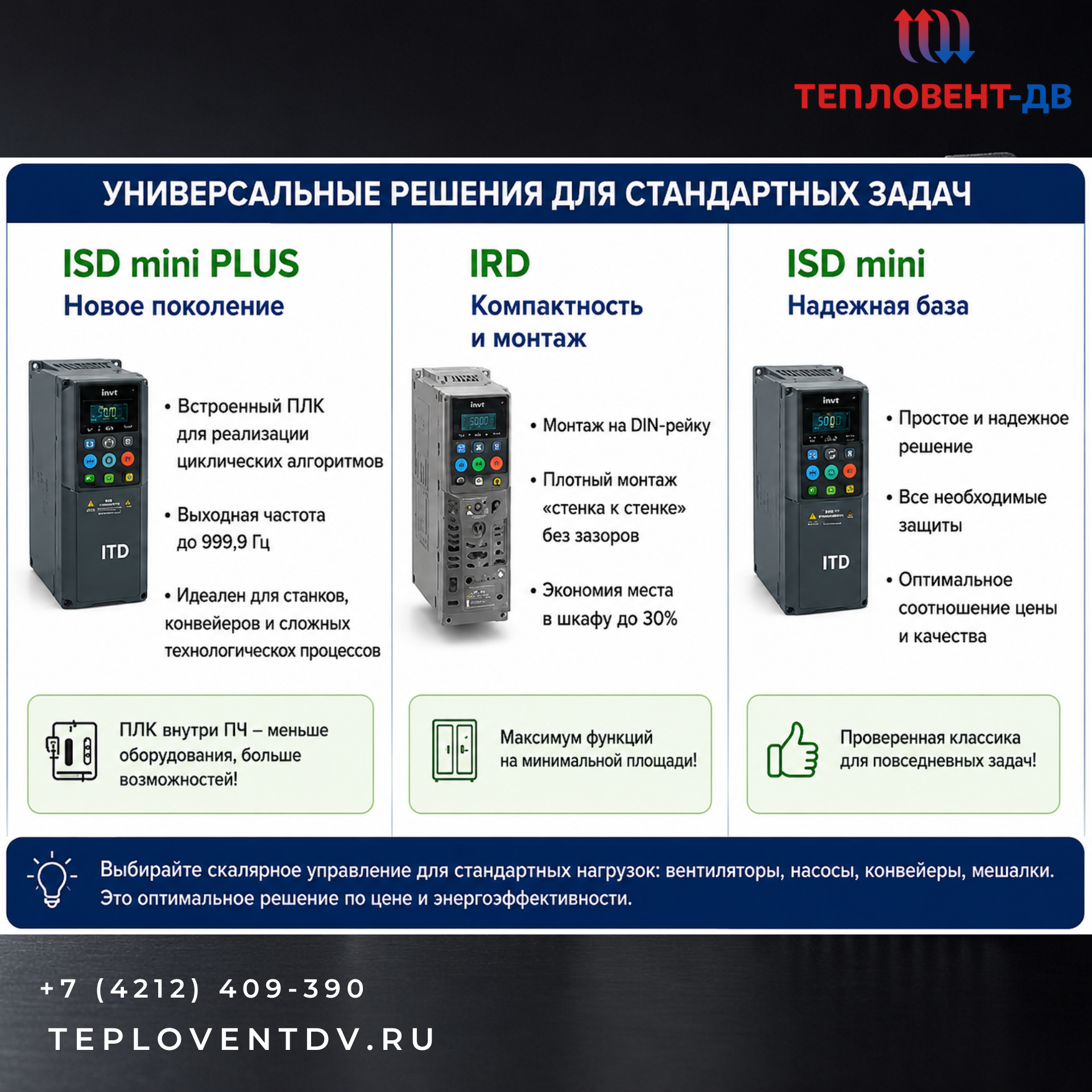

Универсальные решения для стандартных задач автоматизации

Если перед вами стоит задача регулирования скорости конвейера, простой мешалки, дозатора или небольшого станка, где нагрузка на валу меняется прогнозируемо и отсутствуют экстремальные стартовые токи, оптимальным выбором станут универсальные компактные серии.

INNOVERT ISD mini PLUS (новое поколение)

Флагман в классе компактных общепромышленных устройств. Главное преимущество обновленной модификации PLUS — встроенный программируемый логический контроллер (ПЛК).

Зачем он нужен? Представьте, что вам необходимо реализовать циклический алгоритм: конвейер должен двигаться вперед 15 минут со скоростью 30 Гц, затем сделать паузу на 2 минуты, включить реверс на 5 минут со скоростью 15 Гц и повторить цикл. Раньше для этого требовалось покупать внешний контроллер или городить схему из нескольких реле времени. Теперь всё программируется непосредственно в ПЧ. Модель также поддерживает высокую выходную частоту (до 999,9 Гц), что делает её незаменимой для высокооборотистых шпинделей металло- и деревообрабатывающих станков.

INNOVERT IRD

Если площадь внутри вашего электромонтажного шкафа на вес золота, серия IRD — идеальный кандидат. Устройства спроектированы по принципу Включи и работай.

Уникальная геометрия корпуса и эффективное распределение воздушных потоков радиатора позволяют монтировать эти частотники на DIN-рейку вплотную друг к другу — стенка к стенке, без обязательных зазоров в 20–30 мм, которые требуются для других ПЧ. Это дает возможность собирать ультракомпактные и недорогие щиты автоматики.

INNOVERT ISD mini

Проверенная временем базовая модель. Если вам не нужны сложные ПЛК-циклы и сверхвысокие частоты, а требуется лишь надежно и плавно менять обороты стандартного асинхронника — ISD mini закроет эту потребность с минимальными финансовыми затратами. Изучая частотники innovert характеристики, вы заметите, что даже в бюджетной серии присутствуют все необходимые защиты от короткого замыкания, перегрузки по току и перенапряжения.

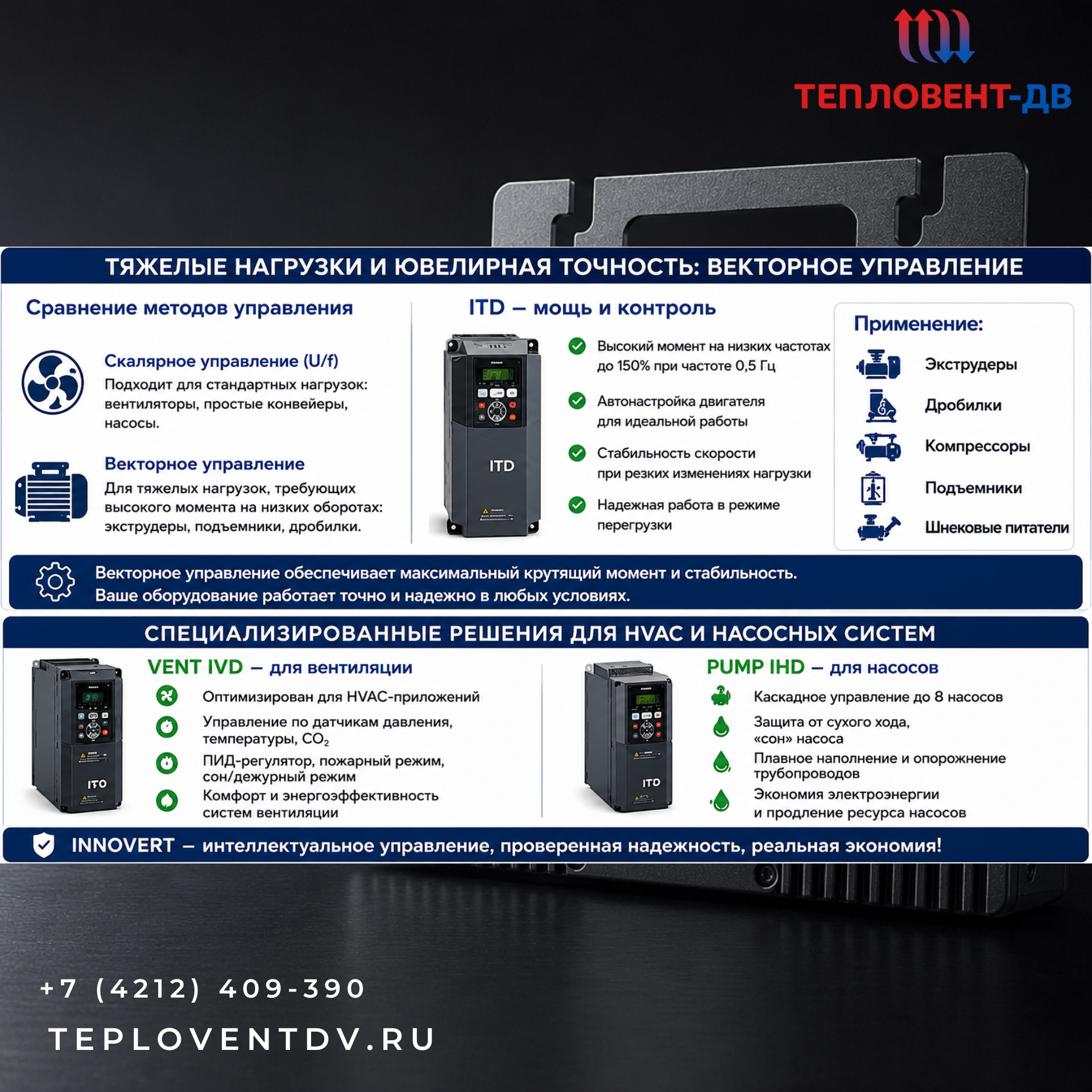

Тяжелые нагрузки и ювелирная точность: векторное управление в частотных преобразователях

Далеко не все механизмы ведут себя послушно при запуске. Дробилки, поршневые компрессоры, шнековые питатели, заполненные густым сырьем экструдеры — все они требуют колоссального крутящего момента именно в момент старта, на нулевой или околонулевой скорости. Обычный скалярный частотник в таких условиях просто уйдет в ошибку по перегрузке.

Векторный преобразователь ITD

В отличие от скалярного метода (где ПЧ просто поддерживает постоянное соотношение напряжения и частоты), векторное управление математически моделирует процессы внутри двигателя. ПЧ разделяет ток статора на магнитный поток и крутящий момент, контролируя их фазу и амплитуду в реальном времени.

• Скалярное управление (U/f) применяется для стандартных нагрузок, таких как вентиляторы и простые конвейеры,
• Векторное управление используется для тяжелых нагрузок, включая экструдеры, подъемники и дробилки.

Преимущества серии INNOVERT ITD:

• Высокий момент на низких частотах – обеспечивает до 150% номинального крутящего момента при частоте работы всего 0,5 Гц,
• Автонастройка – функция динамического и статического тестирования параметров двигателя позволяет ПЧ идеально подстроиться под конкретный мотор без ручного ввода сложных коэффициентов,
• Перегрузочная способность– выдерживает перегрузку в 150% от номинального тока в течение 60 секунд и до 180% в течение 3 секунд,
• Сверхвысокая частота – поддержка выходной частоты до 3200 Гц в специализированных модификациях для прецизионных шлифовальных и фрезерных станков.

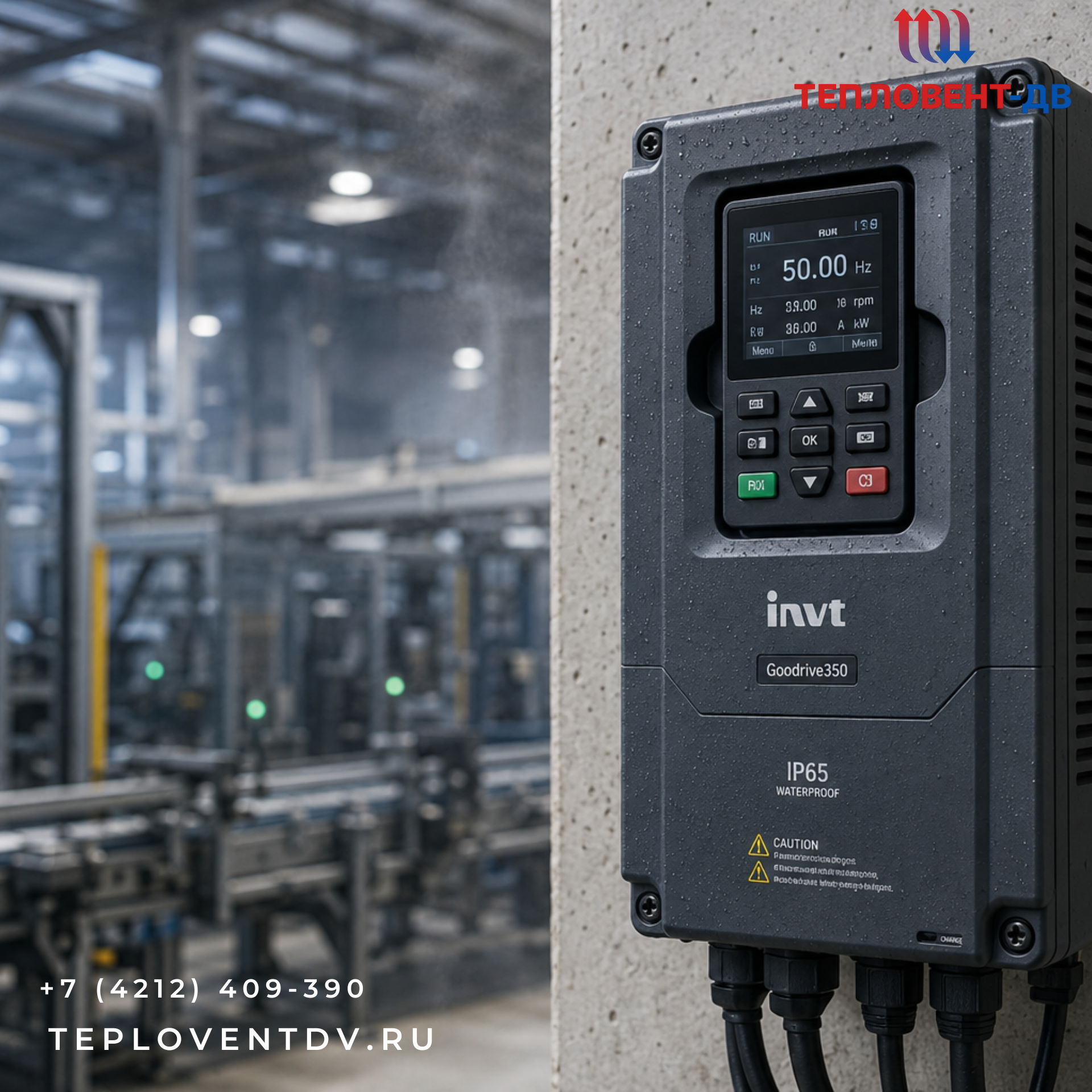

Работа в агрессивных средах и защита от человеческого фактора

Стандартный класс защиты электрооборудования в шкафах — IP20. Но что делать, если ПЧ нужно установить в цеху деревообработки, где в воздухе висит мелкодисперсная токопроводящая пыль? Или на пищевом комбинате, где стены и оборудование ежедневно моют из шлангов под давлением?

INNOVERT IPD (Корпуса IP65 / IP54)

Серия IPD создана для жестких условий. Высокий класс пылевлагозащиты позволяет полностью отказаться от сборки дорогостоящих герметичных шкафов управления.

Частотник монтируется децентрализованно — прямо на станину станка или на стену рядом с двигателем. Корпус устройства сам выполняет роль мощного радиатора, исключая необходимость в установке салонных вентиляторов охлаждения шкафа, которые постоянно забиваются грязью и требуют регулярной замены фильтрующих матов.

• Обычный ПЧ (IP20) + Герметичный шкаф + Вентиляция + Фильтры = Высокая стоимость + Обслуживание,
• Частотник INNOVERT IPD (IP65) напрямую на стену = Низкая стоимость + Надежность.

Модификация IPD-VR

Оснащена встроенным прямо на лицевую панель механическим потенциометром. С точки зрения эргономики это гениальное решение для производств с низкоквалифицированным персоналом. Оператору станка или конвейера гораздо проще и интуитивно понятнее крутить физическую ручку, чтобы прибавить или убавить скорость, чем пытаться нажимать мелкие электронные кнопки на дисплее грязными руками или в толстых рабочих перчатках, что минимизирует риски сбоя настроек и механического повреждения клавиатуры прибора.

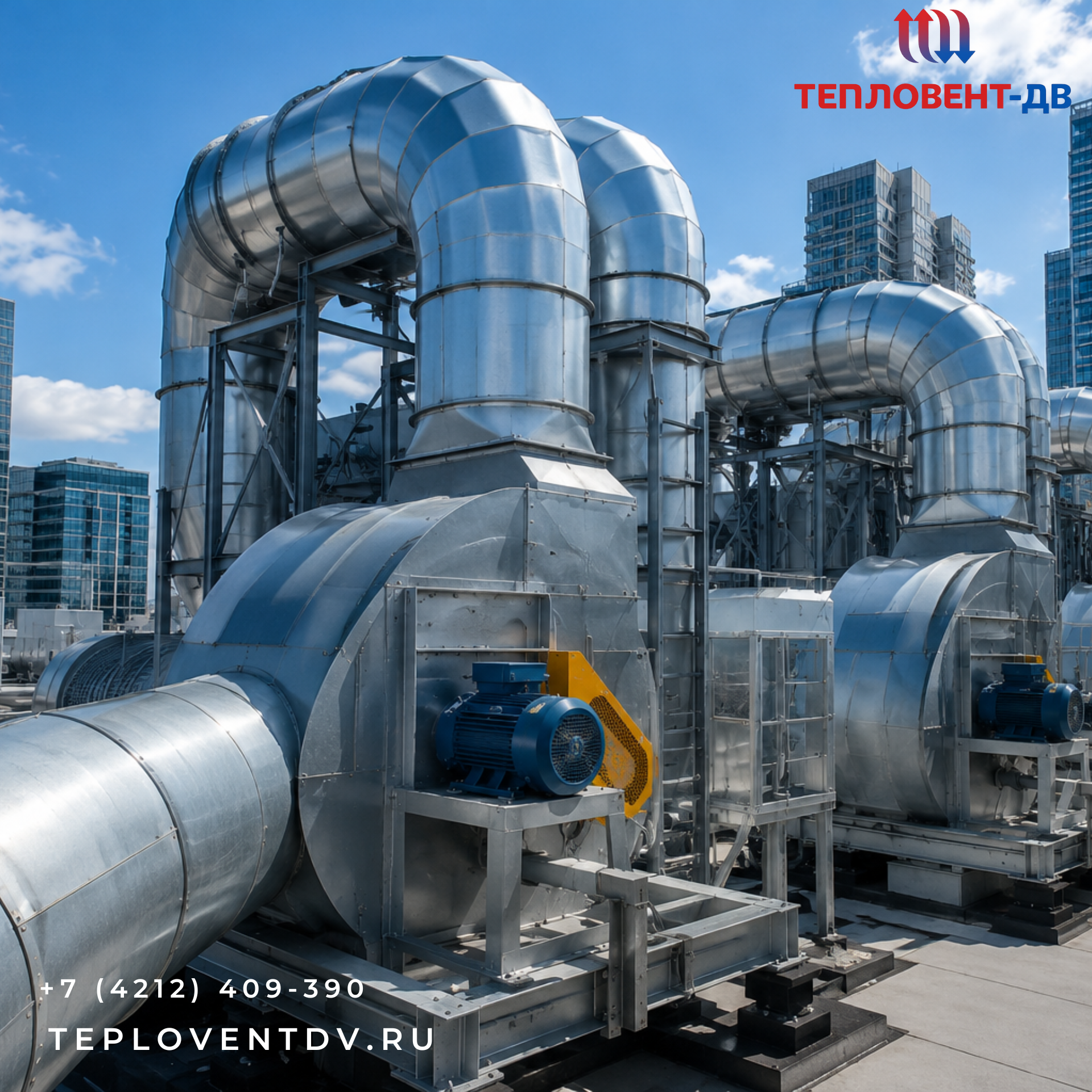

Узкоспециализированные серии (Вентиляторы, Насосы, Однофазные сети)

Использование универсального ПЧ для специализированных задач — это всегда компромисс, требующий сложной настройки параметров. Семейство INNOVERT предлагает готовые решения, где алгоритмы уже заточены под конкретные инженерные системы.

INNOVERT VENT IVD

Данный частотник разработан специально для систем вентиляции и кондиционирования, так как имеет встроенные функции плавного разгона вентиляторов большой инерции, автоматического перезапуска при кратковременном пропадании питания, а также легко интегрируется со стандартными климатическими датчиками и системами рекуперации тепла. Наличие интерфейса RS-485 (Modbus RTU) позволяет легко включить прибор в общую систему диспетчеризации здания (BMS).

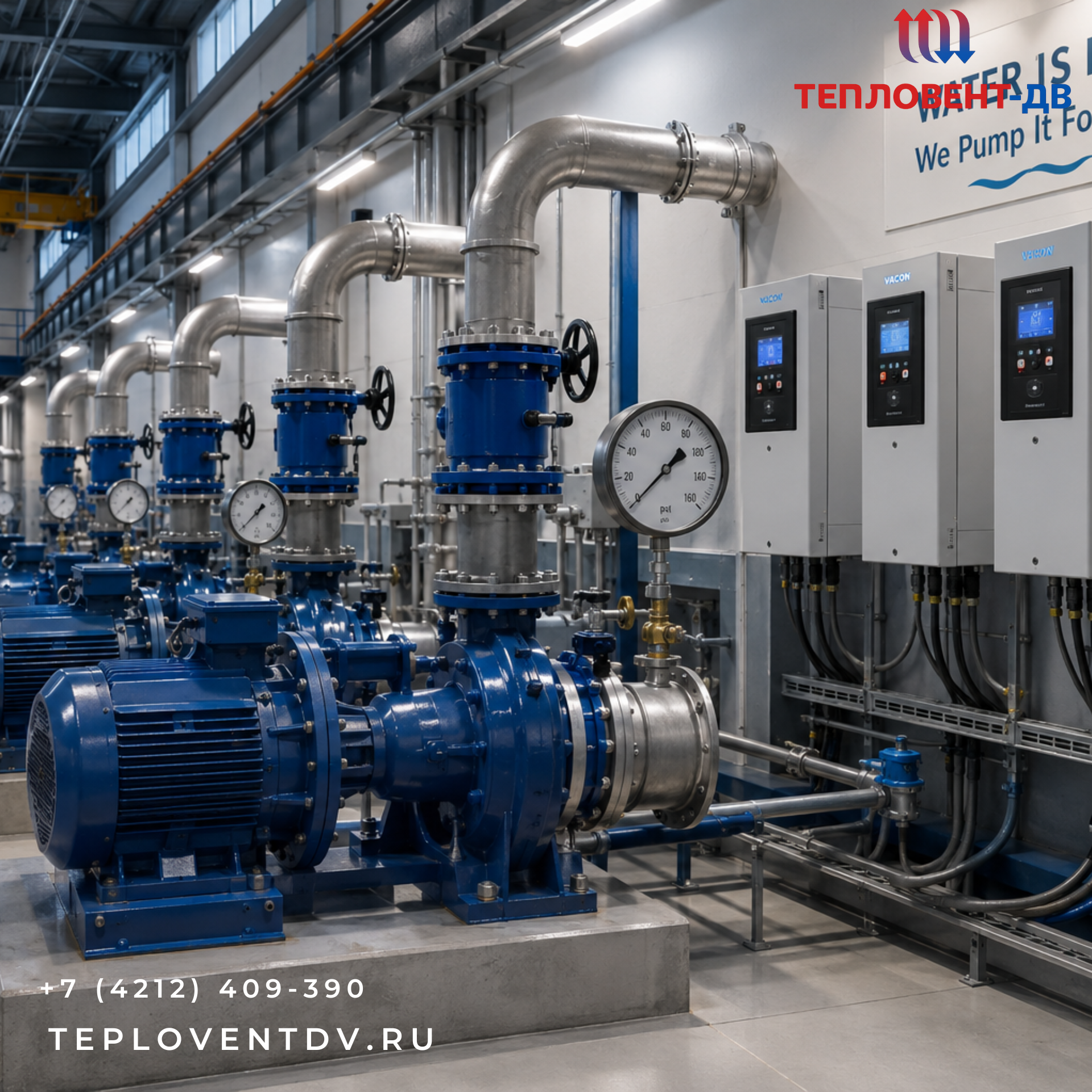

INNOVERT PUMP IHD

Специализированная насосная серия, призванная полностью решить проблемы водоснабжения. Встроенный ПИД-регулятор позволяет подключить к ПЧ аналоговый датчик давления (4–20 мА) и автоматически изменять обороты насоса, поддерживая стабильное давление в системе независимо от того, сколько кранов сейчас открыто.

Умная электроника IHD обеспечивает:

• Защиту от сухого хода (если в скважине или магистрали кончилась вода, ПЧ остановит мотор, не допуская его сгорания),
• Каскадное управление (возможность управлять группой из нескольких насосов, подключая дополнительные агрегаты при пиковых нагрузках),
• Плавное заполнение труб для гарантированного исключения гидроударов.

INNOVERT IDD mini

Уникальное и крайне востребованное на рынке решение. Большинство частотных преобразователей на входе имеют 1 или 3 фазы, но на выходе выдают строго 3 фазы. А что делать, если у вас в распоряжении есть только бытовая сеть 220 В, а двигатель — специфический, однофазный, с рабочим конденсатором (например, бытовой насос, вентилятор птицефабрики или небольшой бетоносмеситель)?

Серия IDD mini разработана специально для управления однофазными электродвигателями. Она корректно регулирует напряжение и частоту на рабочей обмотке, сохраняя стабильный момент и оберегая двигатель от перегрева.

Чек-лист: 4 шага к правильному выбору ПЧ INNOVERT

Чтобы не ошибиться при покупке оборудования на сайте официального дистрибьютора «Тепловент-ДВ», последовательно ответьте на четыре вопроса:

• Какое питающее напряжение сети и параметры мотора? (Одна фаза 220 В или три фазы 380 В? Какова номинальная мощность и ток двигателя?). Помните: подбирать ПЧ нужно строго по номинальному току двигателя, а не только по киловаттам,
• Какой тип нагрузки на валу? (Если вентилятор или насос — выбирайте профильные серии VENT/PUMP или базовые ISD mini / IRD. Если тяжелый пуск, конвейер под нагрузкой, станок — ваш выбор строго векторный ITD),
• Где будет смонтировано устройство? (В чистом сухом электрощите — выбирайте исполнение IP20. На стене сырого цеха, автомотки или запыленной пилорамы — заказывайте серию IPD со степенью защиты IP65),
• Нужна ли автоматизация высшего уровня? (Требуются ли встроенные алгоритмы ПЛК, работа по сложным таймерам, интеграция в SCADA? Если да — выбирайте модификацию ISD mini PLUS).

Профессиональная настройка частотного преобразователя — залог его долгой службы. Инженеры компании ООО «Тепловент-ДВ» готовы взять на себя все хлопоты по расчету, подбору и базовому программированию оборудования под нужды вашего бизнеса. Гарантируем оперативную доставку по всему Дальнему Востоку без томительного ожидания поставок.
