Подогреватели мазута ПМ
Подогреватели мазута используются для нагревания мазута в промышленности перед его подачей в форсунки горелок котлов, которые в стационарных котельных находятся в системах мазутоподготовки.
Основной фактор применение данных устройств – мазут застывает при температуре от 10 до -40 °C.
| Модель | Диаметр трубок, мм | Число трубок | Поверхность нагрева, м2 | Диаметр корпуса, Дн, мм | Масса, кг | Длина, мм | Цена |
| Подогреватель мазута ПМ 10-60 | 38х2,5 | 188 | 210 | 820 | 7980 | 11022 | по запросу |
| Подогреватель мазута ПМ 25-6 | 25х2,5 | 52 | 11,1 | 325 | 667 | 3615 | по запросу |
| Подогреватель мазута ПМ 40-15 | 38х2,5 | 44 | 30 | 426 | 1921 | 6690 | по запросу |
| Подогреватель мазута ПМ 40-30 | 38х2,5 | 92 | 110 | 630 | 4745 | 10840 | по запросу |
Подогреватели мазута (серии ПМ)
Подогреватели мазута серии ПМ представляют собой специализированные промышленное теплообменное оборудование кожухотрубного типа, спроектированное для эффективного подогрева и снижения вязкости тяжелых видов жидкого топлива (топочного мазута) перед его распылением и сжиганием. Высокая вязкость застывшего мазута затрудняет его транспортировку по трубопроводам и препятствует качественной работе форсунок. Нагрев мазута насыщенным паром до технологической температуры позволяет наладить стабильную подачу топлива, обеспечить его полное сгорание и существенно повысить КПД всего котельного агрегата.

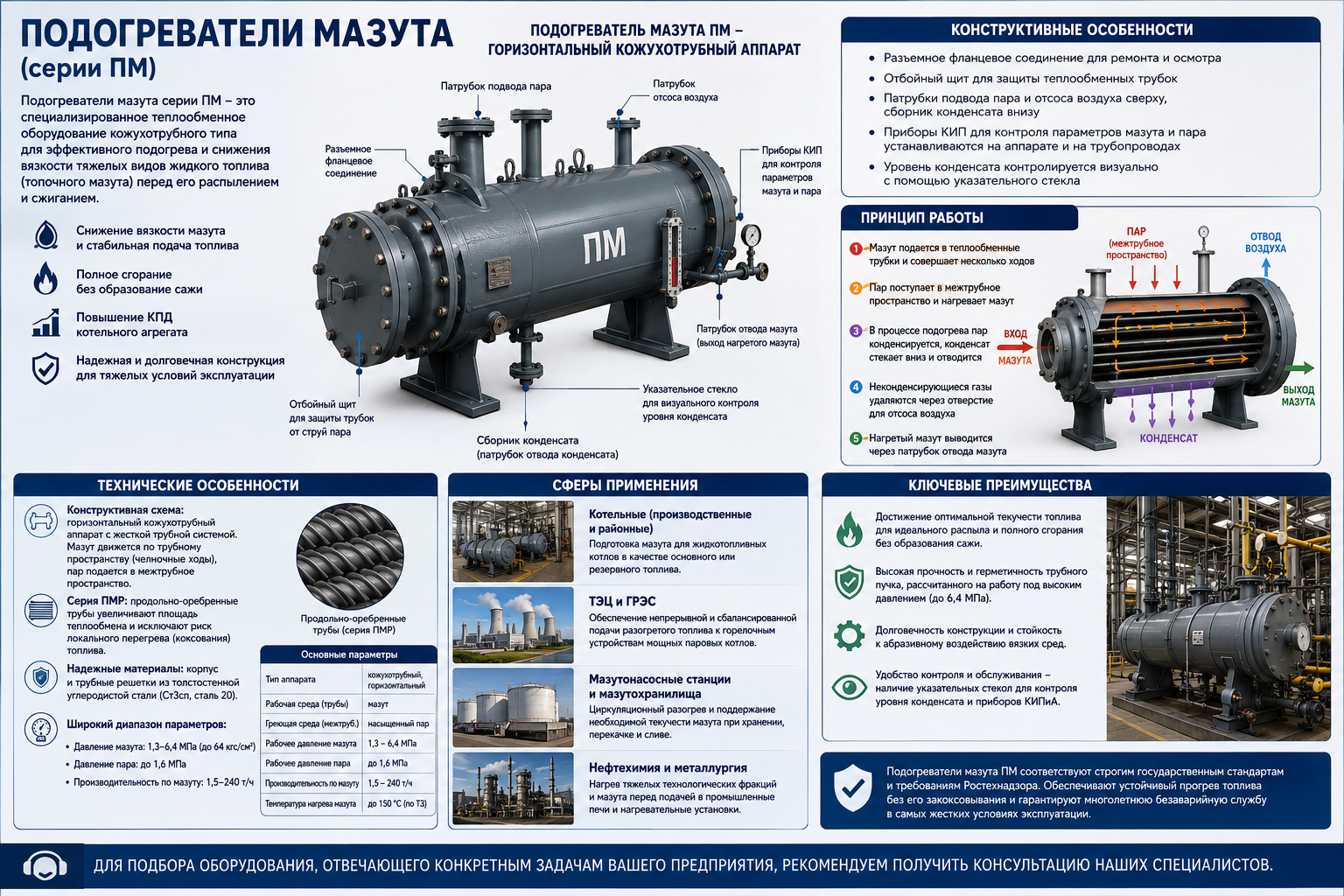

Подогреватель мазута ПМ – это горизонтальный теплообменник, состоящий из корпуса, трубной системы и передней и задней крышек.
Конструкция подогревателей мазута ПМ
- Разъемное фланцевое соединение для возможности ремонта и осмотра оборудования,
- Отбойный щит для предохранения теплообменных трубок от воздействий струй пара против паропроводящего патрубка,
- Патрубки подвода пара и отсоса воздуха наверху подогревателя, сборник конденсата внизу,
- Приборы КИП для контроля параметров мазута и пара – они устанавливаются на аппарате и на подводящих и отводящих трубопроводах,
- Уровень конденсата контролируется визуально с помощью ввода указательного стекла.
Принцип работы подогревателей мазута ПМ
Теплообменный аппарат устанавливается в рабочее положение на опорах, далее производится нагнетание насосом в соответствии с рабочим давлением мазута.
- Мазут подается в теплообменные трубки внутреннего трубного пучка, по ним совершает несколько ходов,
- Через патрубок подвода в межстенное пространство поступает пар, который действует в качестве греющей рабочей среды для повышения температуры мазута,
- В процессе подогрева происходит конденсация, конденсат стекает в нижнюю часть аппарата и отводится через патрубок,
- Неконденсирующиеся газы удаляются из теплообменника при помощи отверстия для отсоса воздуха,
- Далее нагретый до определенной температуры мазут выводится из системы трубопроводов через патрубок для отвода мазута.
Технические особенности подогревателей мазута ПМ:
Конструктивная схема: горизонтальный кожухотрубный аппарат с жесткой трубной системой. Мазут движется по трубному пространству (совершая многоходовые челночные движения), а нагревающий пар подается в межтрубное пространство корпуса,
Специфика серии ПМР: модели ПМР оснащаются продольно-оребренными трубами, что значительно увеличивает площадь поверхности теплообмена при сохранении компактных габаритов аппарата и исключает риск локального перегрева (коксования) топлива,
Надежные материалы: корпус и трубные решетки изготавливаются из толстостенного проката углеродистой стали (Ст3сп, сталь 20), рассчитанного на высокую температуру и значительное давление,
Широкий диапазон параметров: оборудование рассчитано на рабочее давление мазута в трубной системе от 1,3 до 6,4 МПа (до 64 кгс/см²), давление пара до 1,6 МПа и производительность по мазуту от 1,5 до 240 тонн в час.
Благодаря своей надежности и способности работать с тяжелыми фракциями нефтепродуктов, подогреватели мазута широко применяются на ключевых энергетических и промышленных объектах:
Производственные и районные котельные: подготовка мазута, используемого в качестве основного или резервного (аварийного) топлива для жидкотопливных котлов,
Теплоэлектроцентрали (ТЭЦ) и ГРЭС: обеспечение непрерывной и сбалансированной подачи разогретого топлива к горелочным устройствам мощных паровых котлов,
Мазутонасосные станции и мазутохранилища: циркуляционный разогрев и поддержание необходимой текучести мазута при его хранении, перекачке и сливе из цистерн,
Предприятия нефтехимии и металлургии: нагрев тяжелых технологических фракций и мазута перед их подачей в промышленные нагревательные печи.
Ключевые преимущества подогревателей мазута ПМ:
Достижение оптимальной текучести топлива для идеального распыла форсунками и наиболее полного сгорания без образования сажи,
Высокая механическая прочность и герметичность трубного пучка, рассчитанного на работу под высоким давлением (до 6,4 МПа),
Долговечность конструкции и стойкость к абразивному воздействию вязких сред,
Удобство контроля и обслуживания — возможность оснащения водоуказательными стеклами для контроля уровня конденсата и приборами КИПиА.
Сферы применения подогревателей мазута
- В системах мазутоподготовки котельных и тепловых станций для подогрева топочного мазута перед подачей в жидкотопливные котлы и печи для сжигания,
- В сферах теплоэнергетики и ЖКХ – в котельных, на нефтяных базах и мазутных хозяйствах перерабатывающих предприятий,
- В нефтехимической и газовой промышленности, а также в энергоустановках промышленного назначения,
- На производственных предприятиях, например, на заводах по производству бумаги и химических комбинатах.
Выбор подогревателей мазута ПМ —гарантированное решение задач энергоэффективности и технологической безопасности мазутного хозяйства вашего предприятия. Оборудование соответствует строгим государственным стандартам и регламентам Ростехнадзора, обеспечивая устойчивый прогрев топлива без его закоксовывания. Надежные теплообменные аппараты рассчитаны на многолетнюю безаварийную службу в самых жестких условиях эксплуатации.
Для подбора теплообменного оборудования, отвечающего конкретным задачам предприятия, рекомендуем получить консультацию наших специалистов.
