Калачи для ВВП
Описание:
Подогреватели водоводяные ВВП имеют секционную конструкцию, поэтому могут состоять как из одной секции, так и из нескольких. Таким образом мощность теплообменника может увеличиваться для достижении необходимых тепловых характеристик. Количество секций ВВП зависит от требований конкретного потребителя.
Для сопряжения секций водоводяного подогревателя в единую систему используются соединительные калачи. По сравнению с сигментными калачами, калачи из отводов имеют более эстетичный вид и вероятность течи в них практически исключена благодаря минимальному количеству сварных швов.
| Модель | Диаметр, мм | Масса, кг | Цена |
| Калач 01 — 02 | 57 | 8,6 | по запросу |
| Калач 03 — 04 | 76 | 10,9 | по запросу |
| Калач 05 — 06 | 89 | 13,2 | по запросу |
| Калач 07 — 08 | 114 | 17,7 | по запросу |
| Калач 09 — 10 | 168 | 32,8 | по запросу |
| Калач 11 — 12 | 219 | 54,3 | по запросу |
| Калач 13 — 14 | 273 | 81,4 | по запросу |
| Калач 15 — 16 | 325 | 97,3 | по запросу |
| Калач 17 — 18 | 377 | 128,5 | по запросу |
| Калач 19 — 20 | 426 | 175,8 | по запросу |
| Калач 21 — 22 | 530 | 248,0 | по запросу |
Калачи для водоводяных подогревателей ВВП предназначены для соединения секций теплообменника между собой с целью обеспечения требуемых тепловых характеристик.

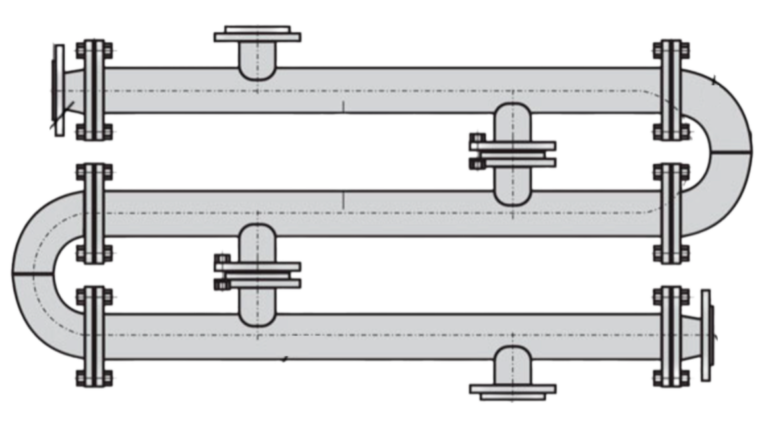

Подогреватели водоводяные ВВП могут иметь секционную конструкцию, то есть состоят из нескольких секций. Для соединения между собой секций подогревателя в единую систему используются соединительные калачи.
Особенности конструкции и монтаж калачей для водоводяных подогревателей
- Калачи монтируются на торцовые фланцы двух параллельно установленных секций, имеющих одинаковое проходное сечение, замыкая контур циркулирующей в системе воды,
- Фиксация калача к фланцу секции кожухотрубного нагревателя осуществляется с помощью болтового крепления,
- В процессе монтажа секционных подогревателей и калачей в местах сопряжения их фланцев используются паронитовые прокладки, что необходимо для исключения протечек,
- В качестве защитного и декоративного покрытия металлических калачей для ВВП могут использоваться грунт и эмали.

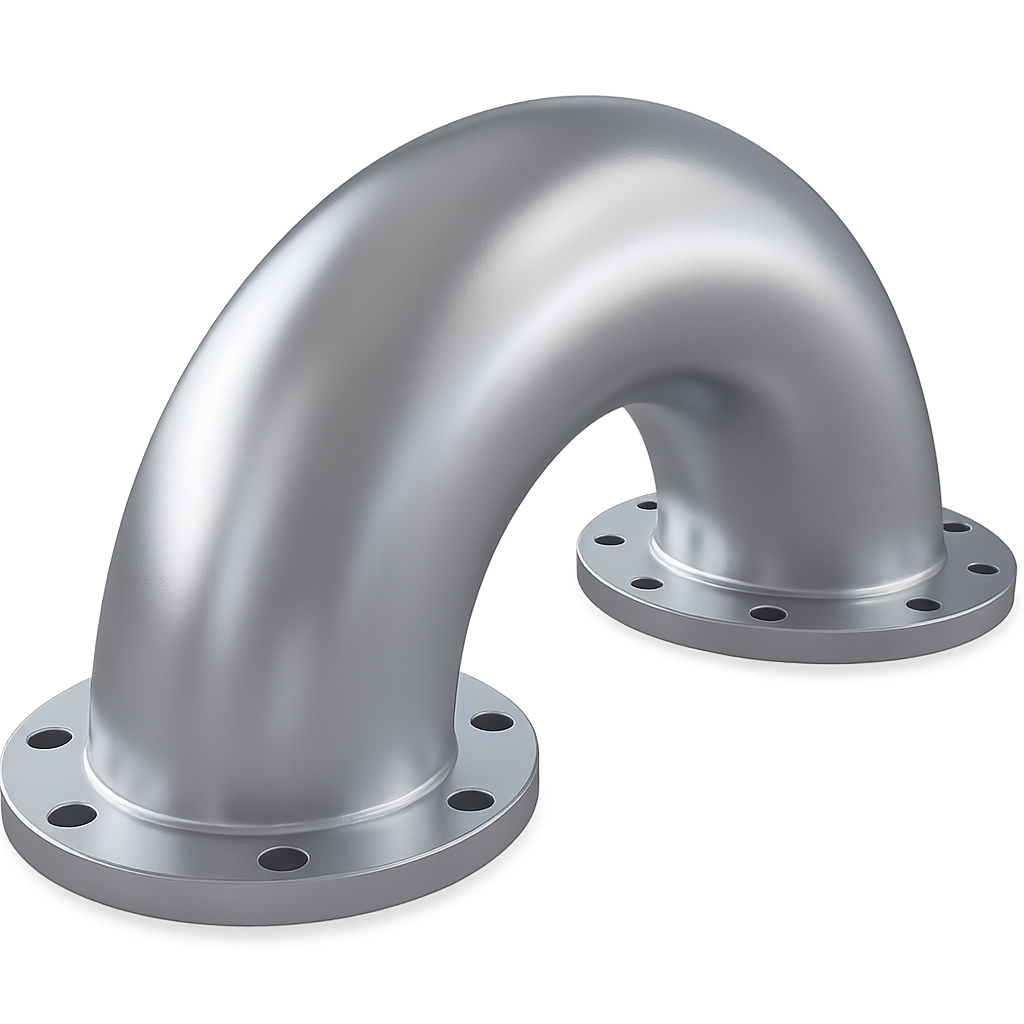

Калачи для водоподогревателей изготавливаются из крутоизогнутых отводов.
Ассортимент охватывает стандартный ряд диаметров: от 57 мм до 530 мм. Помимо стандартных размеров, калачи могут быть изготовлены по индивидуальным чертежам заказчика.
Для подбора теплообменного оборудования и комплектующих к нему, отвечающих конкретным задачам предприятия, Вы можете ознакомиться с представленными моделями в соответствующих разделах, либо получить консультацию наших специалистов.
