Вертикальные воздухосборники А1И
Устройство применяется для централизованного сбора скоплений воздуха, которые движутся по трубопроводам и отделяет воздушные пузырьки, содержащиеся в теплоносителе, предотвращая образование «воздушных пробок». Это позволяет значительно увеличить эффективность работы систем отопления и теплоснабжения.
Кроме того, воздухосборники А1И применяются для уменьшения колебания давлений в воздухопроводе и могут использоваться в качестве ресиверов в составе компрессорных установок.
| Модель | Н или L, мм | Давление, Ру | Тип днища | Условный проход, Ду, мм | Предельный расход теплоносителя в трубопроводе, кг/ч | Масса, кг | Дн, мм | Цена |
| А1И 011.000 Ру 1,2МПа (серия 5.903-2) | 640 | 1,2 | Эллиптический | 40; 50; 65 | 10000 | 18,3 | 273 | по запросу |
| А1И 011.000-01 Ру 1,2МПа (серия 5.903-2) | 753 | 1,2 | Эллиптический | 65; 80; 100 | 13800 | 30,4 | 325 | по запросу |
| А1И 011.000-02 Ру 1,2МПа (серия 5.903-2) | 932 | 1,2 | Эллиптический | 100; 150 | 24500 | 55,8 | 426 | по запросу |
| А1И 014.000 Ру 06МПа (серия 5.903-2) | 561 | 0,6 | Плоский | 40; 50; 65 | 10000 | 25,5 | 273 | по запросу |
| А1И 014.000-01 Ру 06МПа (серия 5.903-2) | 642 | 0,6 | Плоский | 65; 80; 100 | 13800 | 43,6 | 325 | по запросу |
| А1И 014.000-02 Ру 06МПа (серия 5.903-2) | 811 | 0,6 | Плоский | 100; 150 | 24500 | 87,0 | 426 | по запросу |
| А1И 015.000 Ру 1,2МПа (серия 5.903-2) | 573 | 1,2 | Плоский | 40; 50; 65 | 10000 | 30,7 | 273 | по запросу |
| А1И 015.000-01 Ру 1,2МПа (серия 5.903-2) | 656 | 1,2 | Плоский | 65; 80; 100 | 13800 | 52,2 | 325 | по запросу |
| А1И 015.000-02 Ру 1,2МПа (серия 5.903-2) | 827 | 1,2 | Плоский | 100; 150 | 24500 | 102,2 | 426 | по запросу |
| А1И 018.000 Ру 1,2МПа (серия 5.903-20) | 640 | 1,2 | Эллиптический | 40; 50; 65 | 10000 | 18,3 | 273 | по запросу |
| А1И 018.000-01 Ру 1,2МПа (серия 5.903-20) | 753 | 1,2 | Эллиптический | 65; 80; 100 | 13800 | 30,4 | 325 | по запросу |
| А1И 018.000-02 Ру 1,2МПа (серия 5.903-20) | 932 | 1,2 | Эллиптический | 100; 150 | 24500 | 55,8 | 426 | по запросу |
| А1И 021.000 Ру 0,6МПа (серия 5.903-20) | 561 | 0,6 | Плоский | 40; 50; 65 | 10000 | 25,5 | 273 | по запросу |
| А1И 021.000-01 Ру 0,6МПа (серия 5.903-20) | 642 | 0,6 | Плоский | 65; 80; 100 | 13800 | 43,6 | 325 | по запросу |
| А1И 021.000-02 Ру 0,6МПа (серия 5.903-20) | 811 | 0,6 | Плоский | 100; 150 | 24500 | 87,0 | 426 | по запросу |
| А1И 022.000 Ру 1,2МПа (серия 5.903-20) | 573 | 1,2 | Плоский | 40; 50; 65 | 10000 | 30,7 | 273 | по запросу |
| А1И 022.000-01 Ру 1,2МПа (серия 5.903-20) | 656 | 1,2 | Плоский | 65; 80; 100 | 13800 | 52,2 | 325 | по запросу |
| А1И 022.000-02 Ру 1,2МПа (серия 5.903-20) | 827 | 1,2 | Плоский | 100; 150 | 24500 | 102,2 | 426 | по запросу |
Вертикальные воздухосборники А1И (проточные)
Вертикальные проточные воздухосборники серии А1И представляют собой специализированные гидравлические устройства, разработанные для непрерывного удаления свободных газов и пузырьков воздуха из систем отопления и теплоснабжения. Благодаря вертикально-ориентированной конструкции, эти аппараты используют естественную силу плавучести газов: при снижении скорости потока воды пузырьки воздуха устремляются вверх, скапливаясь в верхней части корпуса.
Такая компоновка идеально подходит для монтажа в условиях ограниченной площади современных тепловых пунктов.
Воздухосборник вертикальный А1И применяется для выделения и удаления воздушной массы из трубопроводных сетей.
Вертикальные воздухосборники устанавливаются в высшей точке системы теплоснабжения на вертикальном участке трубопровода – все три патрубка при этом располагаются в нижнем днище.

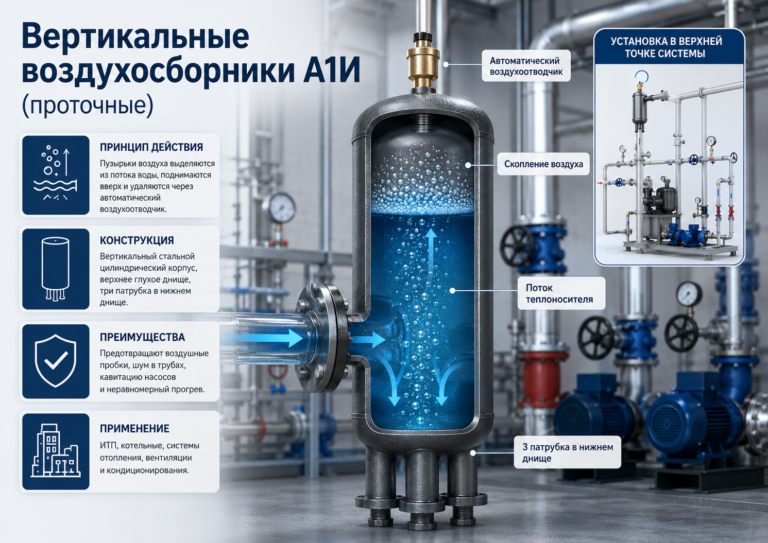

Принцип действия воздухосборников
Из воды, которая проходит через корпус воздухосборника, выделяются пузырьки воздуха, которые накапливаются в устройстве. Далее накопленный газ выводится во внешнюю атмосферу при помощи автоматического воздушного клапана (воздухоотводчик).
Благодаря удалению воздуха исключается образование воздушной пробки в сети трубопровода, что обеспечивает качественную работу отопительной системы и системы водоснабжения на объекте.
Конструкция вертикальных воздухосборников А1И
Сосуд цилиндрической формы, который изготовлен из прочной углеродистой стали и оснащен приваренными с торцов эллиптическими либо плоскими днищами. Воздухосборники вертикальные А1И имеют глухое верхнее днище, а к нижнему же днищу приварены патрубки, подводящие и отводящие теплоноситель, и патрубок для удаления воздуха. Верхний конец этого патрубка вводится во внутреннюю часть устройства, так как воздухосборники вертикальные устанавливаются в самой высокой точке на вертикальном участке трубопровода.

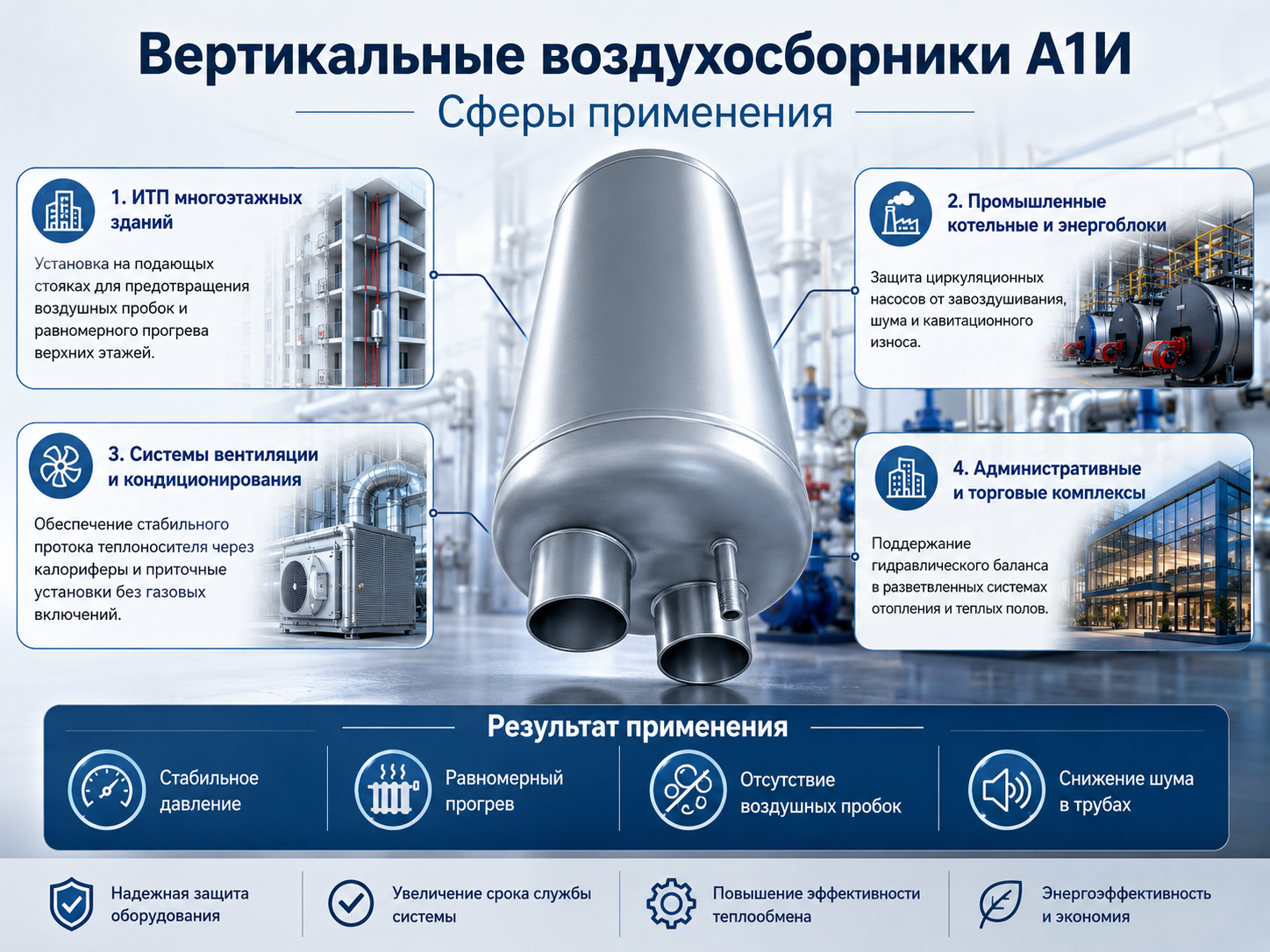

Компактные размеры и высокая эффективность улавливания газов делают вертикальные воздухосборники базовым элементом систем отопления:
- Индивидуальные тепловые пункты (ИТП) многоэтажных зданий: установка на главных подающих стояках для исключения образования воздушных пробок на верхних этажах,
- Промышленные котельные и энергоблоки: защита циркуляционных насосных групп от завоздушивания, кавитационного износа лопастей и шума,
- Узлы обвязки систем вентиляции и кондиционирования: обеспечение стабильного протока без газовых включений через калориферы и приточные установки,
- Крупные административные и торговые комплексы: поддержание постоянного гидравлического баланса в разветвленных радиаторных сетях и системах «теплый пол».
Интеграция вертикальных воздухосборников А1И в инженерные сети —проверенный и надежный способ навсегда забыть о проблеме завоздушивания системы. Стабильное давление, равномерный прогрев всех приборов отопления и полное отсутствие посторонних шумов в трубах напрямую зависят от работы этого неприхотливого аппарата.
Для подбора теплообменного оборудования, отвечающего конкретным задачам предприятия, Вы можете ознакомиться с представленными моделями в соответствующих разделах, либо получить консультацию наших специалистов.
