- Подогреватель мазута – роль, назначение и особенности применения
- Применение и значение подогревателей мазута серии ПМ
- Принцип работы подогревателей ПМ
- Конструкция корпуса и трубной системы

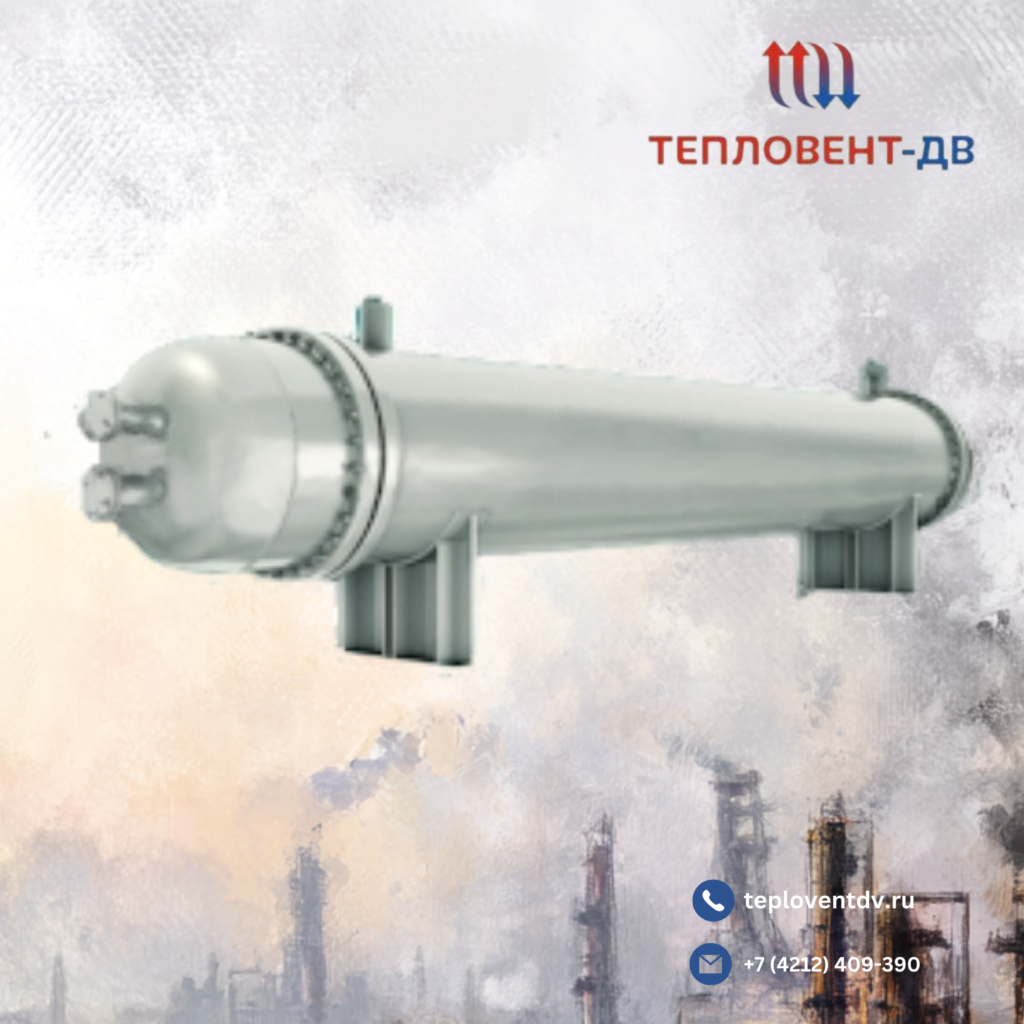

Подогреватель мазута
Подогреватель мазута — это разновидность кожухотрубного теплообменника, предназначенного для нагрева мазута до нужной температуры перед его поступлением в форсунки горелки котлов. Этот элемент играет ключевую роль в обеспечении эффективного сгорания топлива, что способствует повышению производительности котельных установок.
Подогреватели мазута широко применяются в стационарных котельных системах, обеспечивая стабильную работу оборудования и оптимальные условия для тепловых процессов.
Применение и значение подогревателей мазута серии ПМ
Подогреватели мазута серии ПМ широко используются в системах подготовки мазута на котельных и тепловых станциях. Их основная задача — предварительный нагрев топочного мазута перед его подачей в жидкотопливные котлы и печи, что значительно улучшает его горение и снижает энергозатраты.
Роль мазута в энергетике
Мазут занимает важное место в топливно-энергетическом балансе России. Более 30% добываемой российской нефти после переработки превращается в топочный мазут, который активно используется тепловыми электростанциями и котельными. Однако для его эффективного применения необходимо снижать вязкость топлива, делая его более текучим перед подачей в форсунки горелок.
Процесс подогрева мазута
Разжижение мазута достигается путем нагрева с использованием специализированных подогревателей, которые работают на различных видах теплоносителей:
- Пар,
- Горячая вода.
- Раскаленное масло,
- Электричество.
В промышленных энергоустановках чаще всего применяются ПМ с паровым теплоносителем, который обеспечивает равномерный нагрев мазута в диапазоне 95-125 °C перед его подачей на горелку. Это способствует качественному распылению топлива и полному его сгоранию, что положительно влияет на производительность котельных агрегатов и снижает выбросы вредных веществ.
Принцип работы подогревателей мазута серии ПМ
Подогреватели ПМ относятся к рекуперативным кожухотрубным теплообменникам типа «труба в трубе». Их конструкция представляет собой прочный корпус (кожух), внутри которого расположены десятки трубок меньшего диаметра, собранных в трубный пучок.
Механизм теплообмена
Процесс передачи тепла происходит следующим образом:
- Паровой теплоноситель циркулирует в межтрубном пространстве,
- Мазут движется внутри теплообменных трубок,
- Теплопроводящие стенки трубок обеспечивают передачу тепла от пара к мазуту за счет температурного градиента.
Конструкция корпуса и трубной системы подогревателей ПМ
Подогреватели мазута серии ПМ состоят из двух ключевых функциональных частей: корпуса-кожуха и трубной системы, каждая из которых выполняет важные задачи в процессе теплообмена.
Корпус-кожух
Корпус подогревателя выполняет несколько функций:
- Прием и распределение пара, поступающего внутрь для нагрева мазута,
- Обеспечение герметичности и удержание пара внутри конструкции,
- Вывод конденсата из межтрубного пространства.
Конструкция корпуса включает цилиндрическую обечайку, крышку и днище, соединенные фланцами. Разъемные соединения обеспечивают удобный доступ к межтрубному пространству для профилактического осмотра и ремонта. Толщина стенок корпуса варьируется от 10 до 16 мм, а перегородки внутри крышки и днища разделяют рабочий объем на 12 ходов парового теплоносителя и мазута.
Для удобства монтажа к кожуху приварены две опоры: неподвижная и подвижная, что облегчает установку подогревателя в рабочее положение.
Трубная система
Трубная система выполняет следующие функции:
- Обеспечение движения подогреваемого мазута,
- Поддержание стабильных показателей теплообмена,
- Равномерное распределение горячего пара в межтрубном пространстве.
Для формирования теплопередающей поверхности используются трубки из стали. Концы трубок развальцованы в отверстиях трубной доски, а каркас трубной системы оснащен поперечными сегментными перегородками, которые направляют поток пара и служат промежуточными опорами для трубок.
Дополнительно, для защиты теплообменных трубок от воздействия струи пара, напротив пароподводящего патрубка установлен отбойный щит.
Подогреватели мазута серии ПМ отличаются высокой надежностью и длительным сроком службы (20 и более лет непрерывной эксплуатации). Благодаря устойчивости к коррозии, высокому коэффициенту теплоотдачи и низкому гидравлическому сопротивлению, они широко применяются не только в теплоэнергетике, но и в нефтехимической и газовой промышленности, ЖКХ, а также на военных и промышленных энергоустановках.
