Проточные воздухосборники А1И: как защитить систему отопления от кавитации, коррозии и пробок

Завоздушивание замкнутых гидравлических контуров — одна из главных причин аварийных остановок, преждевременного износа оборудования и снижения энергоэффективности систем отопления и теплоснабжения. Воздушные включения проникают в теплоноситель вместе с подпиточной водой, образуются в результате термической деаэрации при нагреве жидкости, а также подсасываются через негерметичные разъемы и сальники насосных групп.

В условиях резко континентального климата Дальнего Востока и Сибири завоздушивание несет прямую угрозу объекту: остановка циркуляции в калорифере приточной установки при уличной температуре −30 °C приводит к моментальному перемерзанию и разрыву трубок. Для гарантированного непрерывного улавливания и автоматического отвода растворенных газов и пузырьков применяются специализированные промышленные аппараты — проточные воздухосборники серии А1И.

В этом материале мы рассмотрим:

1. Природу завоздушивания и скрытые риски: как пузырьки воздуха разрушают крыльчатки насосов, вызывают коррозию металла и провоцируют гидравлические удары
2. Конструктивное устройство и физику работы А1И: за счет каких процессов в проточном цилиндре происходит отделение газовой фазы по типовой серии 5.903-20
3. Вертикальные и горизонтальные модификации: сравнительный анализ аппаратов, особенности эллиптических и плоских днищ, подбор под компоновку объекта
4. Ключевые точки монтажа в инженерных сетях: где установка воздухосборника критически необходима (ИТП, ЦТП, насосные станции, ветки калориферов)
5. Инженерный расчет и подбор типоразмера: формулы допустимых скоростей, соответствие диаметрам трубопроводов и рабочему давлению (0,6 и 1,2 МПа)
6. Правила монтажа и обязательной обвязки: требования к запорно-регулирующей арматуре, автоматическим воздухоотводчикам и дренажу
7. Экономический эффект внедрения и поставки на Дальнем Востоке: как окупается оборудование и где заказать сертифицированные воздухосборники А1И с оперативной логистикой

Скрытые угрозы: почему воздух в теплоносителе опасен для системы

Воздух в теплоносителе находится в двух состояниях: в виде свободного газа (пузырьки разной дисперсности) и в растворенном виде. При нагреве воды в котлах и теплообменниках растворимость газов резко снижается, в результате чего начинается активное выделение микропузырьков.

Если в схеме теплового пункта не предусмотрен надежный узел сепарации, система неизбежно сталкивается с четырьмя разрушительными факторами:

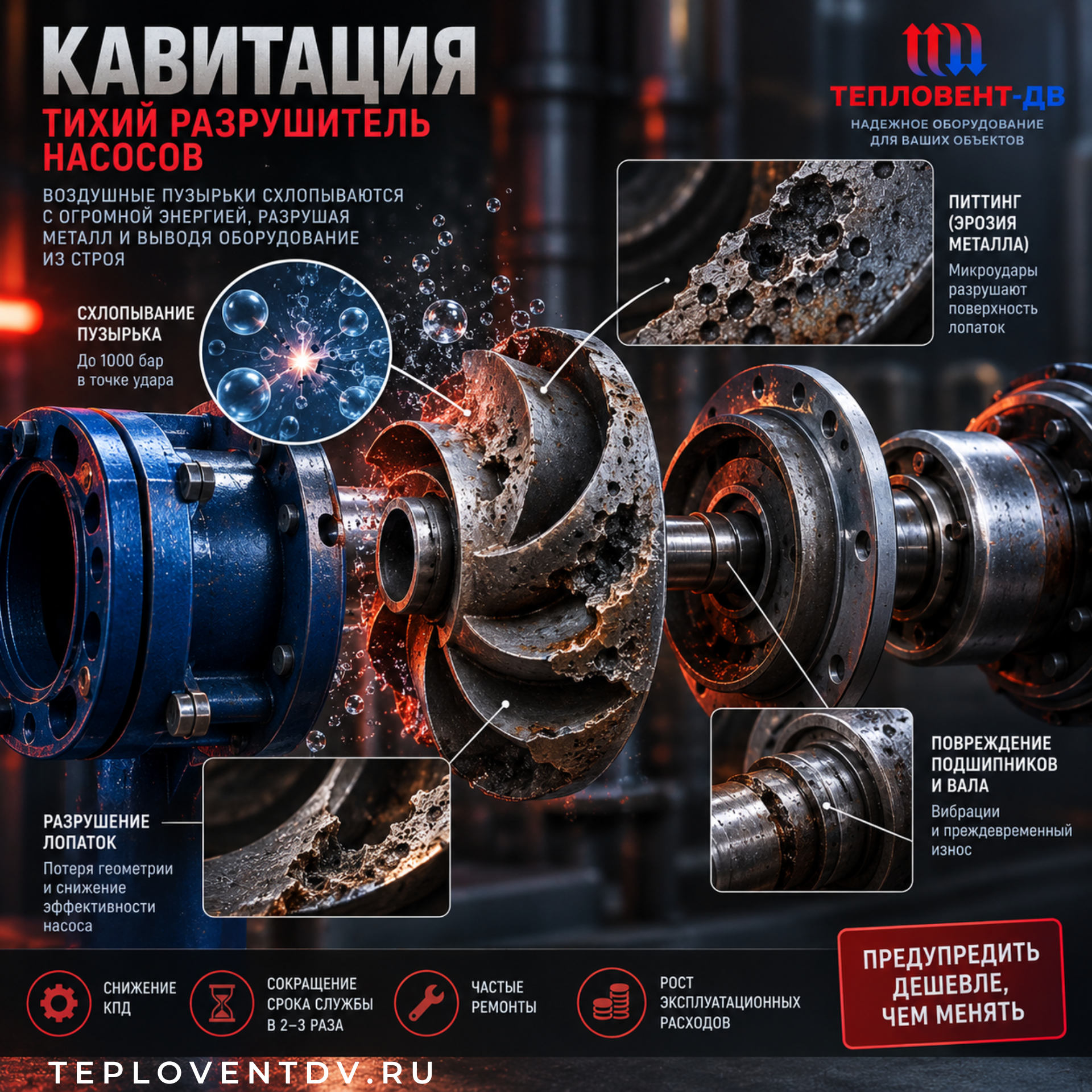

• Кавитационное разрушение насосного оборудования. Попадая в зону разрежения на всасывающем патрубке или на лопатках рабочего колеса циркуляционного насоса, воздушные пузырьки схлопываются с образованием микрокумулятивных струй огромного давления. Что приводит к механической эрозии металла (питтингу), вибрации, разрушению подшипников и выходу насоса из строя за 1–2 отопительных сезона,
• Интенсивная кислородная коррозия. Свободный кислород, циркулирующий по трубам вместе с горячим теплоносителем, является мощнейшим окислителем. Внутренняя поверхность стальных труб, теплообменников и стальных радиаторов покрывается язвенной коррозией со скоростью до 0,1–0,3 мм в год, образуя шлам и окалину,
• Образование воздушных пробок и разбалансировка контуров. Воздух скапливается в геометрически верхних участках трубопроводов, перегибах и верхних коллекторах приборов отопления. В результате возрастает гидравлическое сопротивление ветки, циркуляция полностью или частично блокируется: нижние этажи здания перегреваются, а верхние остаются холодными,
• Угроза разморозки вентиляционных систем. В теплообменниках приточных установок (калориферах) даже кратковременное скопление воздуха прекращает проток горячей воды по отдельным трубкам. Автоматика безопасности по датчику обратной воды или капиллярному термостату может не успеть перекрыть наружные жалюзи, что приводит к разрыву трубок калорифера в считанные минуты.

Принцип работы и конструктивное исполнение воздухосборников А1И

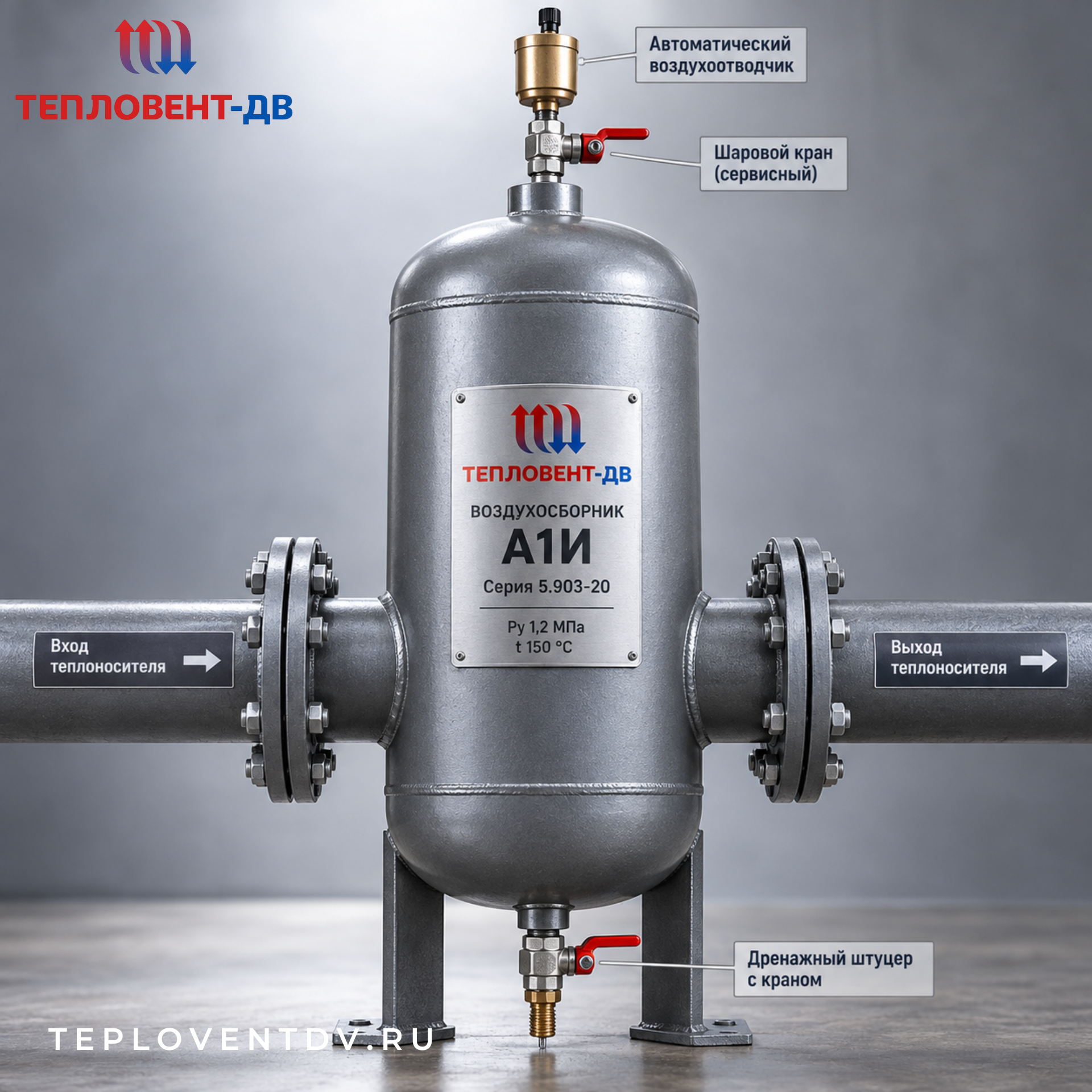

Проточные воздухосборники серии А1И — стальные цилиндрические сосуды, изготавливаемые в строгом соответствии с требованиями типовой документации (в частности, типовой серии 5.903-20 «Изделия и узлы инженерного оборудования пылеприготовительных, котельных и теплофикационных установок», вып. 1).

Физический принцип сепарации

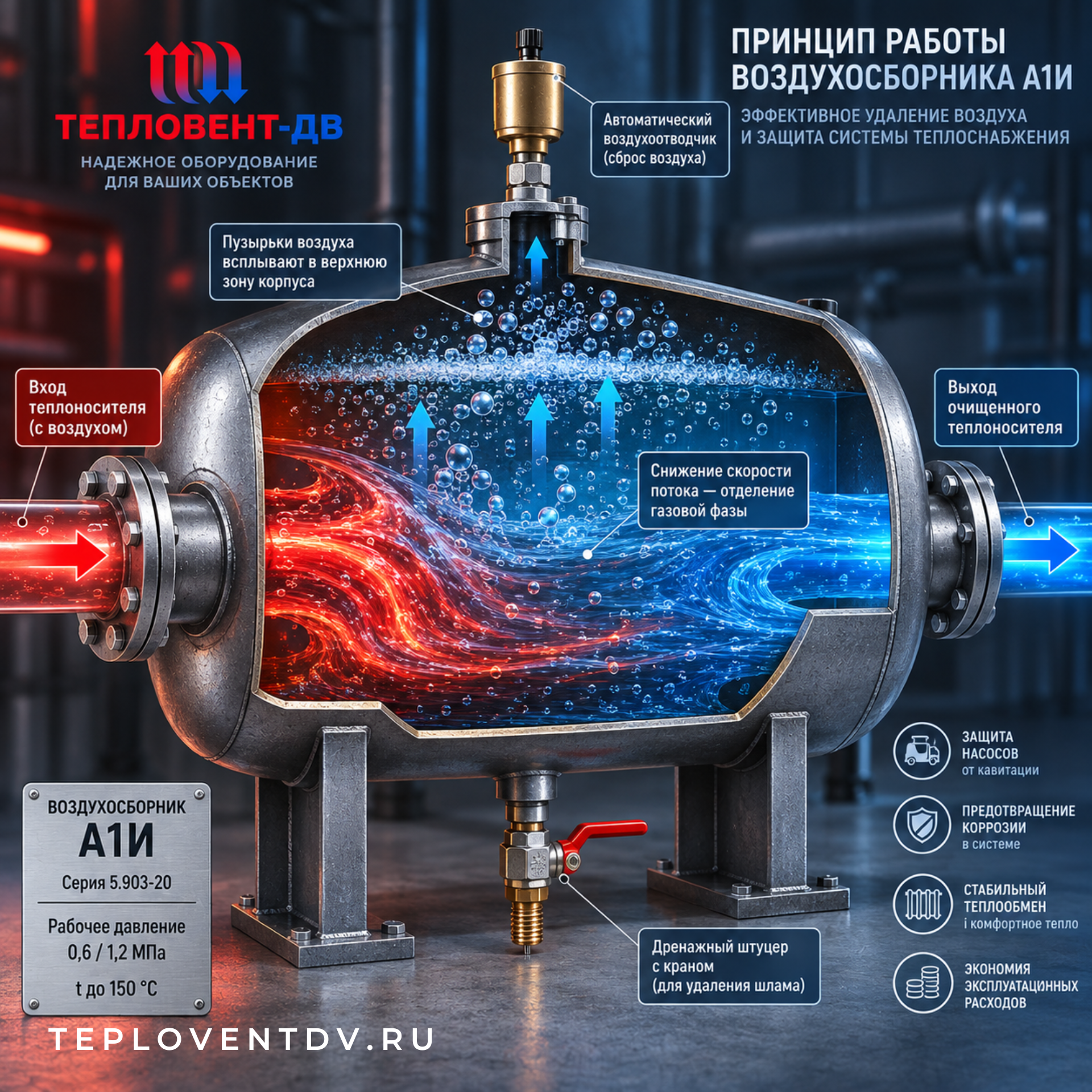

В основе работы аппарата лежит классический гидродинамический принцип гравитационно-инерционного разделения фаз:

• Поток теплоносителя из магистрального трубопровода поступает во внутреннюю полость аппарата, диаметр которой значительно превышает диаметр подводящей трубы,
• За счет резкого расширения сечения скорость поступательного движения воды резко падает (до расчетных 0,05–0,1 м/с),
• При такой скорости гидродинамическое сопротивление потока перестает увлекать за собой пузырьки газа. Сила Архимеда превышает динамический напор жидкости, и пузырьки свободно всплывают в верхнюю купольную зону корпуса,
• Освобожденный от воздуха теплоноситель спокойно покидает аппарат через отводящий патрубок, расположенный ниже уровня зоны скопления газов,
• Скопившийся в верхней части газ сбрасывается в атмосферу через воздухоотводчик.

Элементы конструкции

Корпус воздухосборника сваривается из качественной листовой углеродистой стали (ст.20 или 09Г2С для северных регионов). Аппарат включает в себя:

• Цилиндрическую обечайку,
• Торцевые днища (эллиптической или плоской формы),
• Входной и выходной патрубки под приварку к трубопроводу,
• Верхний штуцер с резьбой или фланцем для монтажа воздухоотводящей арматуры (кран Маевского, шаровой кран, автоматический поплавковый клапан),
• Нижний штуцер (дренаж) для опорожнения сосуда и удаления накапливающегося механического осадка и шлама при регламентных промывках.

Классификация: вертикальные и горизонтальные модификации

Линейка А1И разделяется по пространственной ориентации корпуса и типу торцевых днищ. Правильный выбор модификации определяется свободным пространством в тепловом пункте и направлением прокладки магистрали.

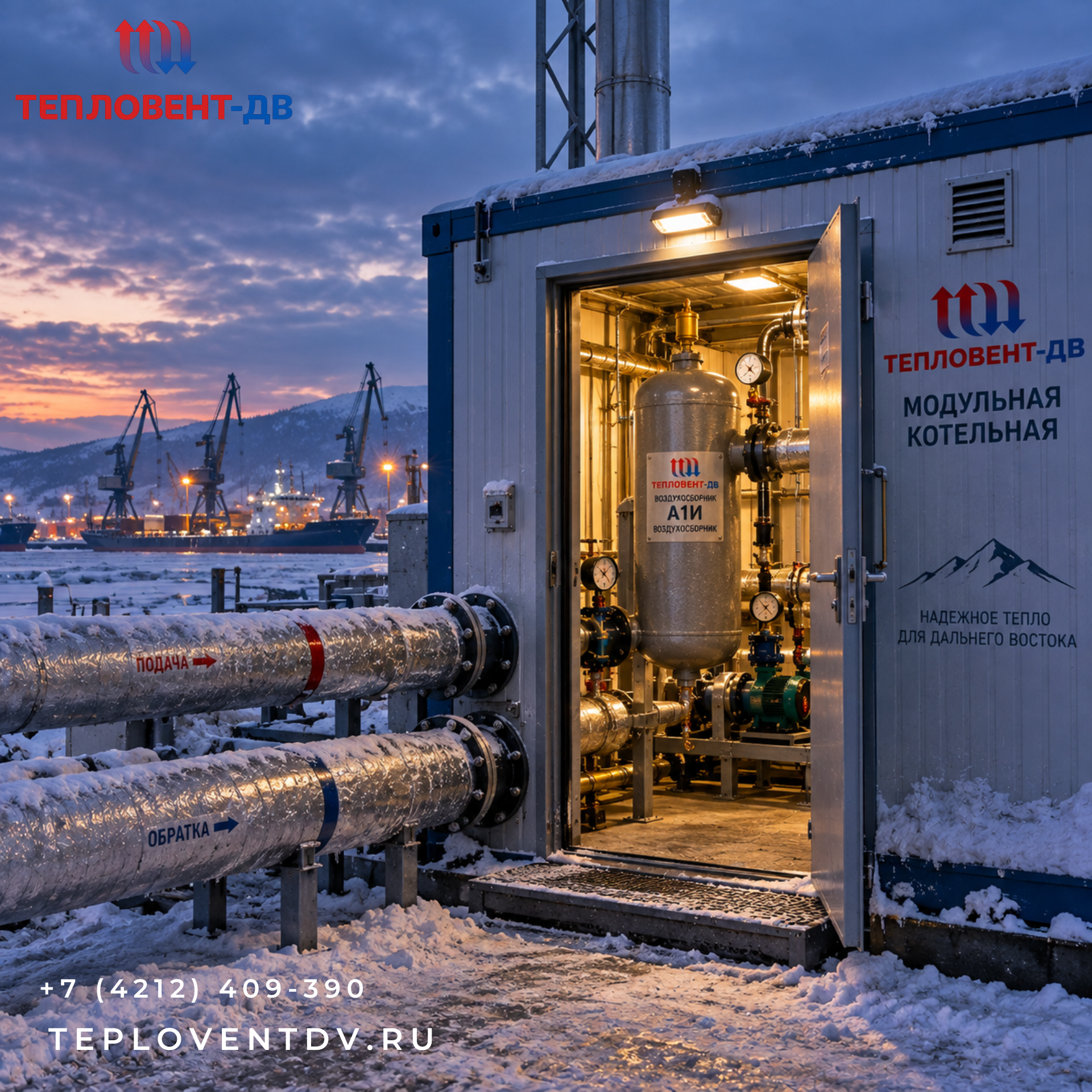

Вертикальные воздухосборники А1И

• Монтируются в вертикальном положении в самых высоких точках стояков, распределительных гребенок или главных подающих магистралей ИТП,
• Преимущества: компактное пятно застройки, максимальная высота подъема газового пузыря, идеальны для монтажа в стесненных модульных котельных и тепловых узлах подвалов,
• Рекомендация: оптимальны для малых и средних расходов теплоносителя, а также на распределительных коллекторах.

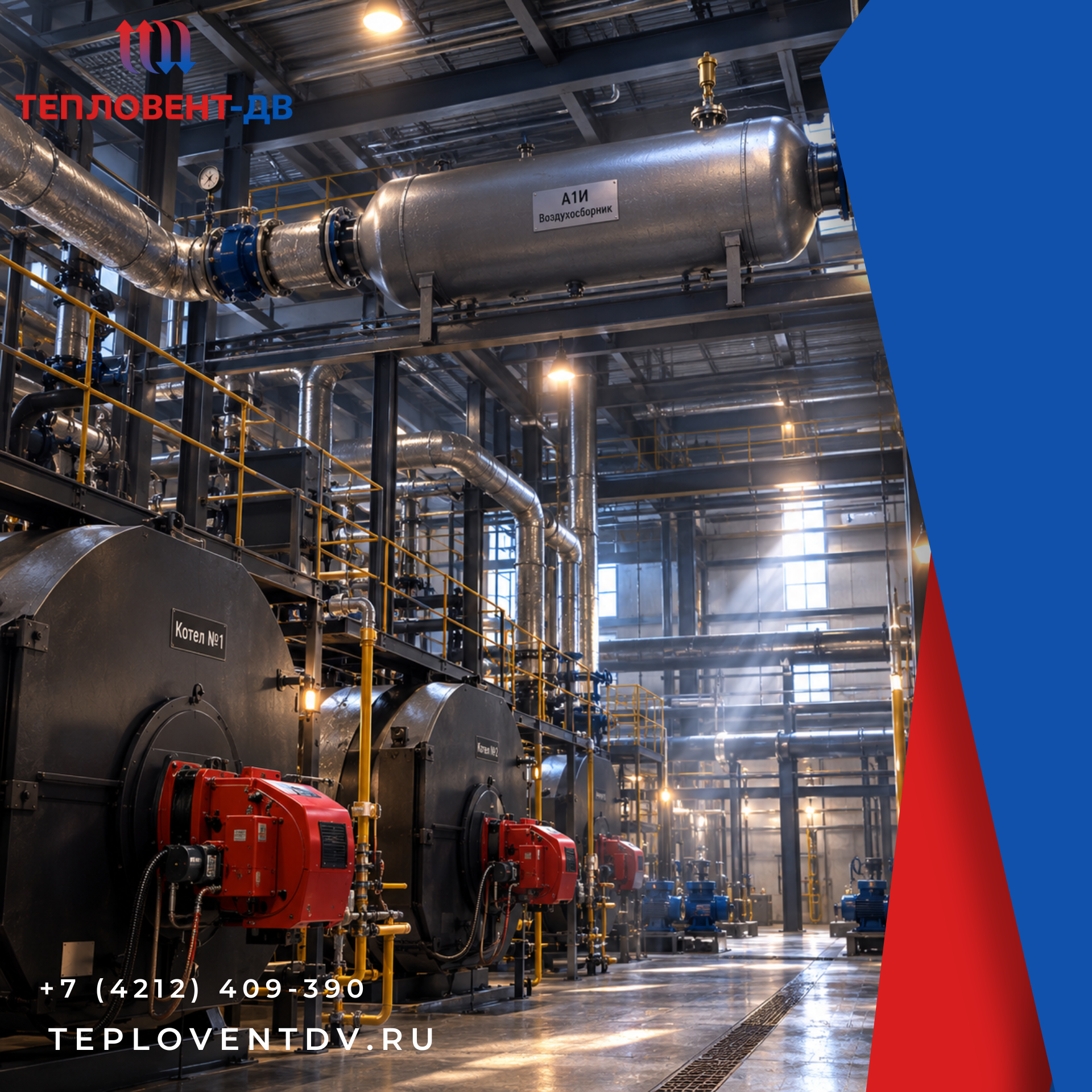

Горизонтальные воздухосборники А1И

• Устанавливаются на горизонтальных участках магистральных теплотрасс и трубопроводов большого диаметра,
• Преимущества: большая площадь зеркала деаэрации (поверхности разделения сред), минимальное вертикальное габаритное отклонение от оси трассы (удобно под потолком цехов и складов), сниженное гидравлическое сопротивление при высоких скоростях расхода,
• Рекомендация: применяются в центральных тепловых пунктах (ЦТП), котельных промышленных предприятий и на ответственных магистралях с большим объемом циркулирующей среды.

Сравнение плоских и эллиптических днищ

Условное давление (Ру / Pₙ):

• исполнение с плоскими днищами — до 0,6 МПа (6 кгс/см²);
• исполнение с эллиптическими днищами — до 1,2 МПа (12 кгс/см²) и выше.

Устойчивость к пульсациям:

• плоские днища — средняя, для стабильных сетей;
• эллиптические днища — высокая, выдерживает гидроудары.

Масса и габариты:

• плоские днища — меньшая строительная длина;
• эллиптические днища — увеличенная длина за счёт выпуклости днищ.

Сфера применения:

• плоские днища — малоэтажные здания, локальные ИТП, закрытые контуры;
• эллиптические днища — высотные здания, ЦТП, промышленные котельные, магистральные сети.

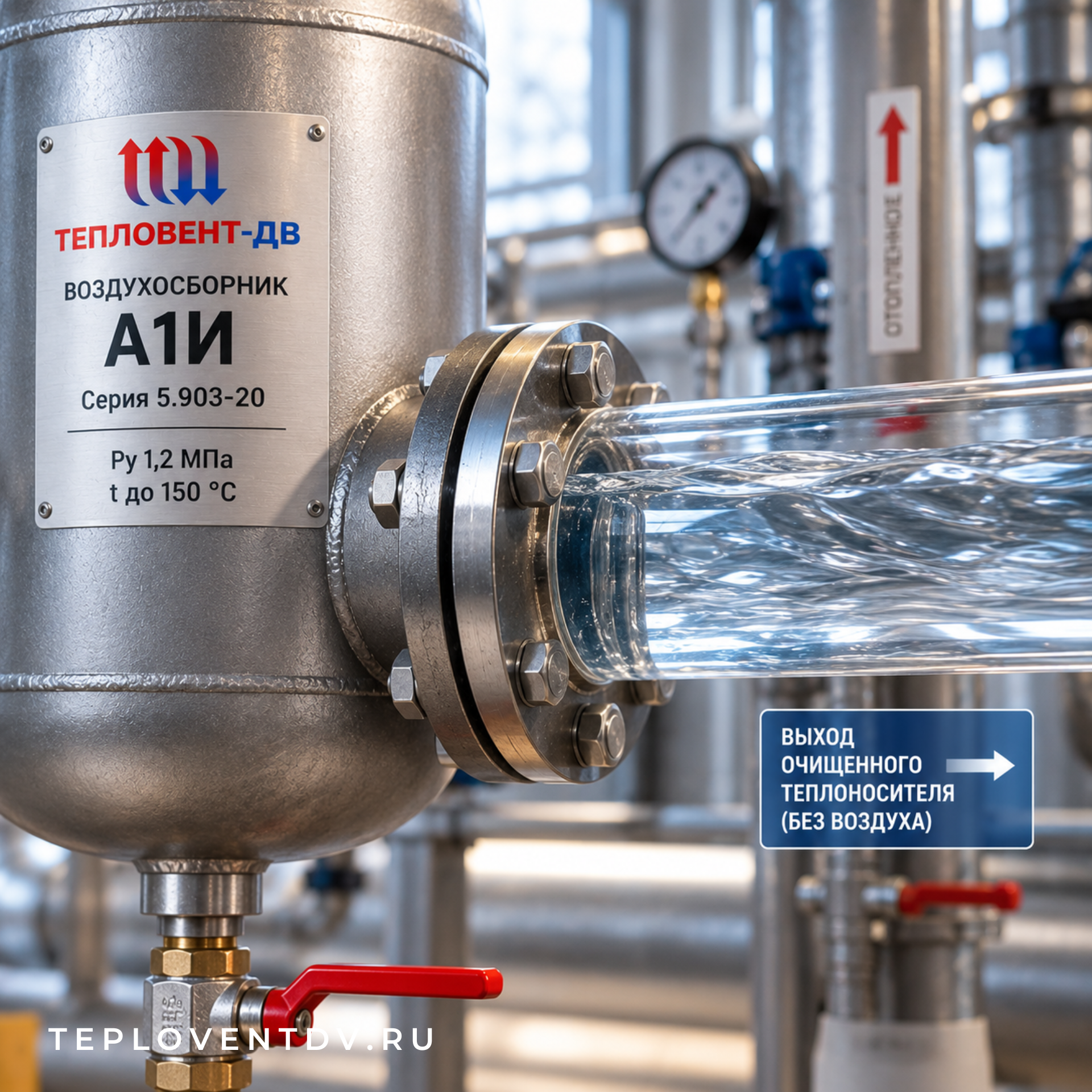

Где монтаж воздухосборника А1И обязателен по нормам

Согласно строительным правилам проектирования тепловых сетей и тепловых пунктов (СП 124.13330, СП 41-101-95), устройства для выпуска воздуха должны предусматриваться во всех высших точках трубопроводов и на распределительных узлах.

Интеграция аппаратов А1И критически важна в следующих узлах:

• Главная подающая гребенка ИТП/ЦТП. После ввода теплосети от источника и перед распределением теплоносителя по контурам отопления, вентиляции и ГВС необходимо полностью снять воздух первичного контура,
• Всасывающий коллектор насосной группы. Установка А1И перед сетевыми или повысительными насосами полностью исключает риск кавитационного срыва потока и защищает уплотнения насоса,
• Узлы обвязки приточных вентиляционных установок. Монтаж воздухосборника на подающей линии перед смесительным узлом вентиляции защищает калориферы от локального прекращения циркуляции,
• Переломы профиля теплотрасс. Наружные и внутрицеховые теплосети, огибающие технологические проезды, фермы и ворота, имеют П-образные подъемы. В верхней точке каждого такого подъема скопление газов гарантировано, и установка проточного аппарата А1И здесь безальтернативна.

Инженерная методика подбора типоразмера

Подбор воздухосборника А1И нельзя производить исключительно по диаметру подводящей трубы один в один. Главная задача инженера-проектировщика — обеспечить внутри корпуса допустимую скорость движения теплоносителя, при которой пузырьки гарантированно успеют подняться вверх до того, как поток унесет их в выходной патрубок.

Расчетные параметры:

Объемный расход теплоносителя Q, м³/ч: определяется по тепловой нагрузке обслуживаемого контура.

Допустимая скорость в корпусе (v): для надежного осаждения взвесей и всплытия газов скорость в корпусе аппарата не должна превышать 0,05–0,1 м/с.

Диаметр корпуса аппарата (D): рассчитывается исходя из площади живого сечения:

S = Q / (3600 · v)

Условный диаметр патрубков (Ду): должен соответствовать или быть на один типоразмер больше диаметра подводящего трубопровода во избежание скачков местного гидравлического сопротивления.

Типовые ошибки при выборе:

Занижение диаметра корпуса ради экономии: при высокой скорости теплоноситель «пролетает» через сосуд в ламинарно-турбулентном вихре, захватывая пузырьки обратно в систему. Аппарат превращается в бесполезный кусок трубы,

Неверный выбор по давлению: установка аппарата с плоским днищем (Ру 0,6 МПа) в сеть с рабочим давлением 0,8 МПа или частыми опрессовочными нагрузками (1,2 МПа) приводит к деформации сварных швов днища и разгерметизации.

Монтаж, обвязка и регламентное обслуживание

Срок службы воздухосборника А1И составляет 15–20 лет и более, но только при условии грамотной схемы обвязки и соблюдения базовых монтажных регламентов.

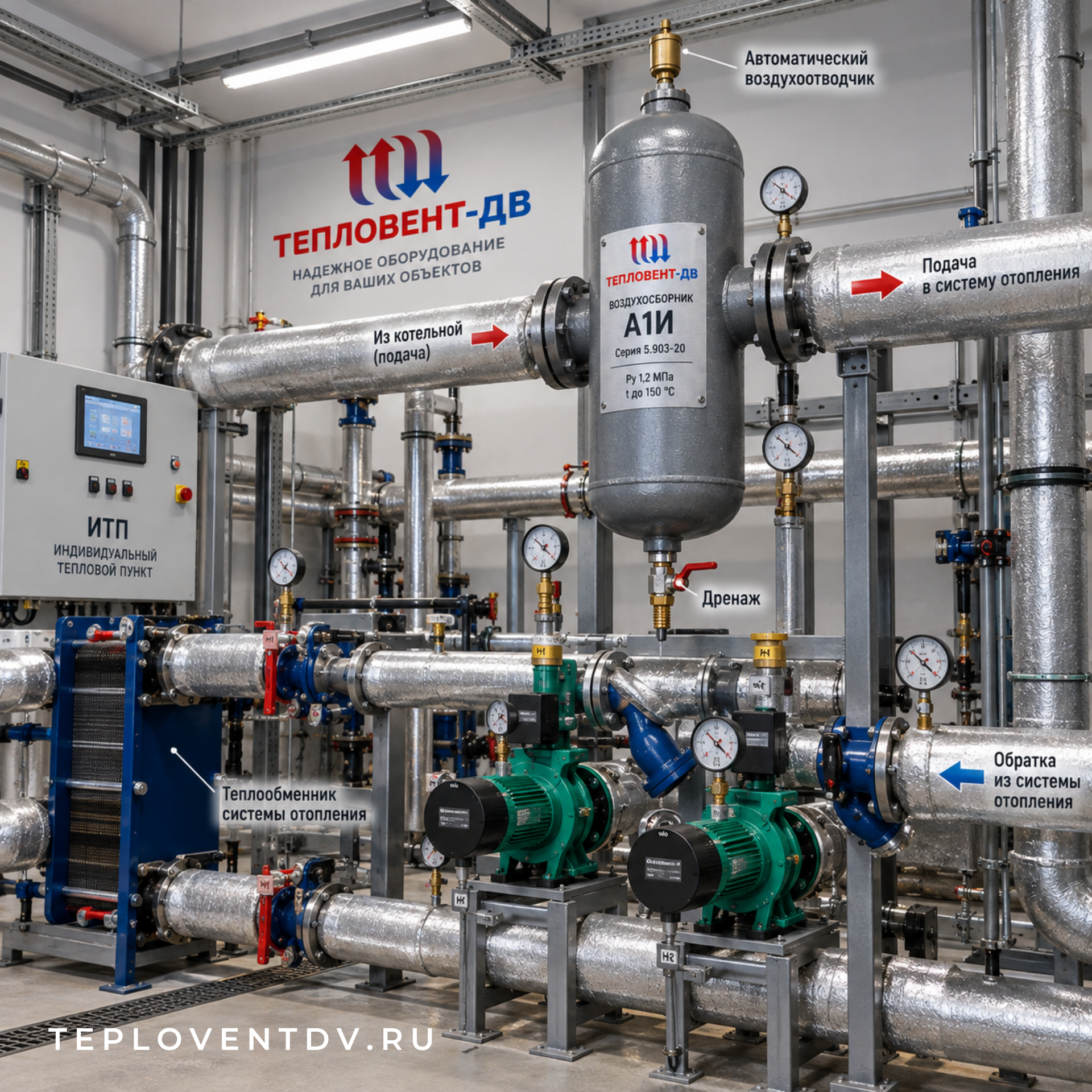

Схема правильной обвязки воздуховыпускного узла

Верхний штуцер воздухосборника требует установки надежной запорно-регулирующей группы:

• Шаровой кран-отсекатель – устанавливается непосредственно на штуцер корпуса. Он позволяет отключить и обслужить воздухоотводчик без слива системы и остановки котельной,
• Автоматический поплавковый воздухоотводчик – монтируется над шаровым краном. Работает автономно, сбрасывая газы по мере их накопления,
• Резервная линия ручного сброса (опционально для крупных диаметров) – трехходовой кран с трубкой для контролируемого ручного сброса газов и отбора проб при пусконаладочных испытаниях.

Монтажные правила:

• Сварочные работы – монтаж патрубков к трубопроводу осуществляется электродуговой сваркой аттестованными специалистами с обязательным контролем провара корневого шва,
• Дренажная линия – к нижнему штуцеру обязательно приваривается или накручивается шаровой кран с отводом в приямок или систему водоотведения для периодической промывки корпуса от осевшего шлама,
• Теплоизоляция – корпус воздухосборника А1И имеет большую площадь поверхности. Во избежание паразитных теплопотерь в неотапливаемом помещении ИТП или котельной корпус должен быть изолирован минераловатными цилиндрами или вспененным каучуком с защитным оцинкованным кожухом.

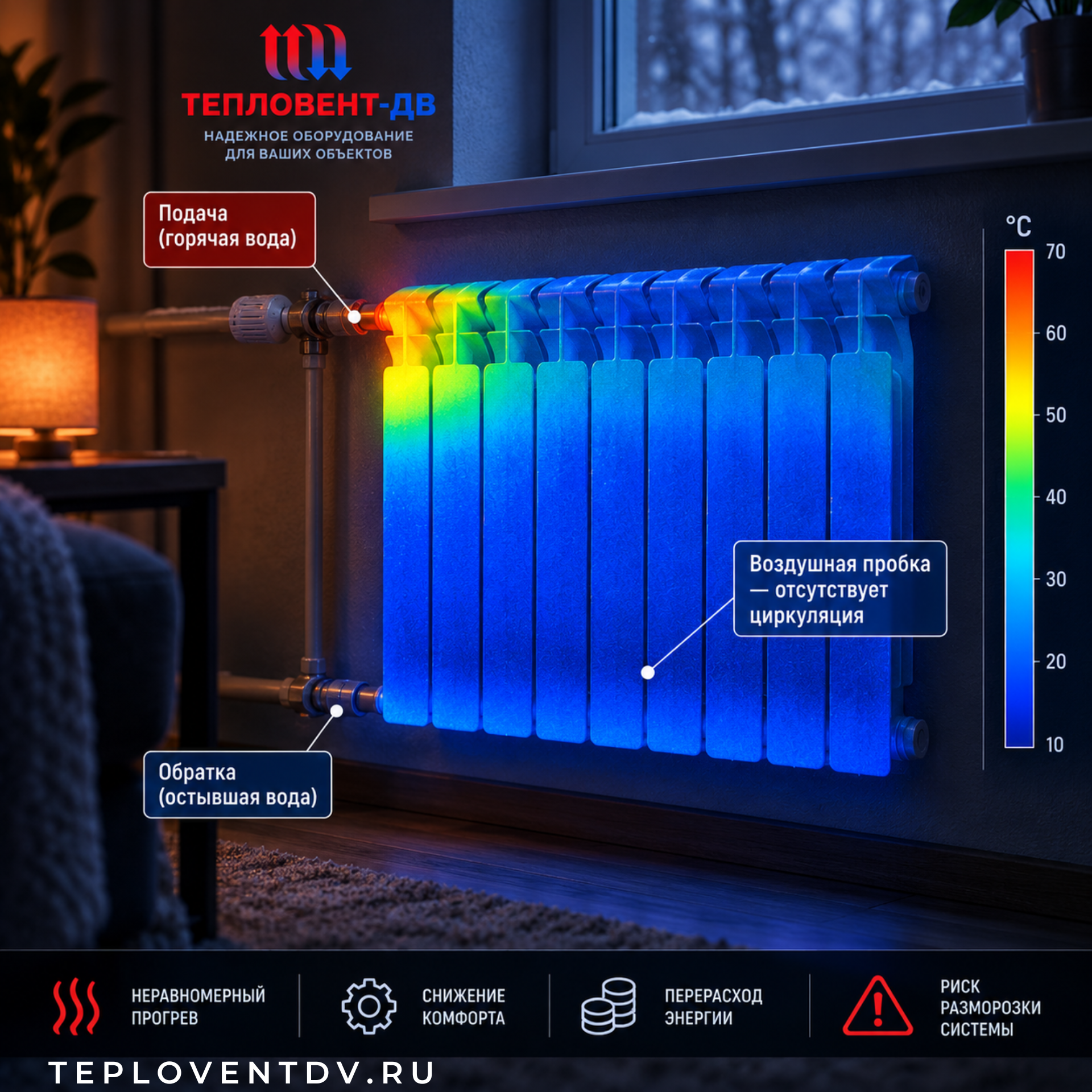

Экономическая отдача: почему А1И окупается в первый же сезон

В структуре сметы строительства или модернизации котельной стоимость воздухосборника составляет менее 1%.

Однако эффект от его наличия выражается в прямой экономии эксплуатационного бюджета:

• Увеличение ресурса насосов в 2–3 раза. Ликвидация кавитации гарантирует выработку паспортного моторесурса дорогостоящими насосными агрегатами (Wilo, Grundfos, CNP и др.),
• Экономия времени на пусконаладку. Заполнение системы после летнего простоя обычно сопровождается многодневным стравливанием воздуха по этажам. Проточные А1И удаляют до 90% газовой фазы уже в первые часы циркуляции,
• Стабильный теплосъем и снижение расхода топлива. Исключение воздушных мешков из теплообменников и приборов отопления нормализует теплоотдачу. Котел работает в расчетном температурном графике без перерасхода газа, мазута или угля.

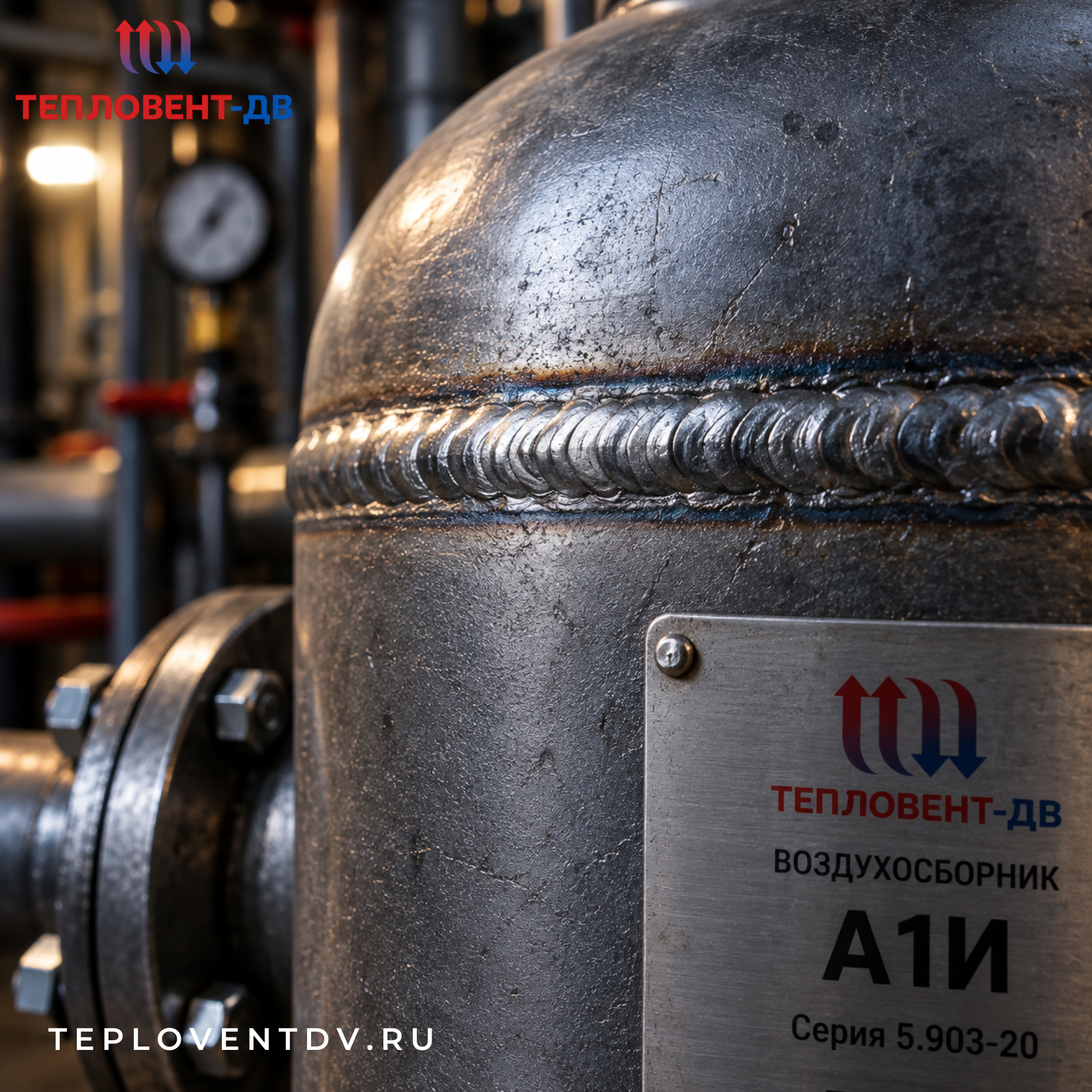

Промышленные воздухосборники А1И в Хабаровске от «Тепловент-ДВ»
