Грязевики вертикальные (серии ГВ ТС-567, ТС-568)

Вертикальные промышленные грязевики являются классическим и наиболее востребованным решением для механической очистки воды в системах тепло- и водоснабжения. Вертикально-ориентированная конструкция корпуса идеально подходит для монтажа в условиях ограниченного пространства современных тепловых пунктов и котельных. Благодаря использованию силы тяжести и резкому изменению скорости потока, эти аппараты обеспечивают высокоэффективное осаждение шлама, надежно защищая теплообменники и насосы от засорения.

Вертикальные грязевики ТС-567 и ТС-568 используются для очищения воды от окалины, ржавчины и других загрязняющих ее частиц диаметром от 6 мм и более в ТЭЦ, на элеваторных узлах, в котельных, тепловых сетях, сетях ХВС, ГВС, в оборотных системах водоснабжения, на промышленных предприятиях и т.д.

Грязевики позволяют очистить воду от средних и крупных взвешенных частиц, продуктов коррозии, частиц песка и глины, органических осадков, накипи и других веществ, образовавшихся в процессе эксплуатации системы. Оптимальны для работы в системах отопления и водоснабжения.

В нашем ассортименте представлены грязевики ТС-568 565, ТС-567 565 по типовой серии 5.903-13.

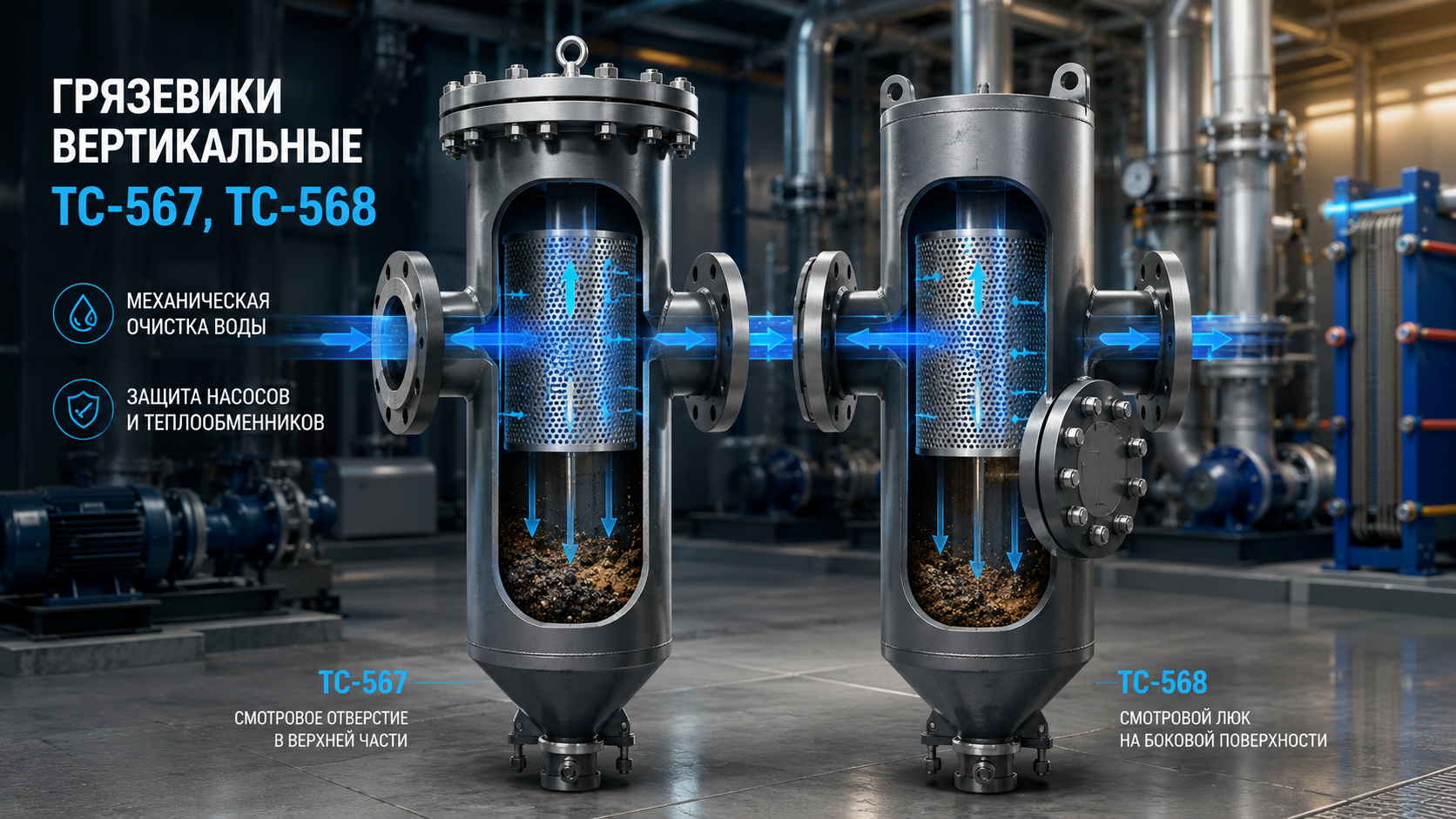

Технические характеристики и конструкция грязевиков вертикальных ТС-567, ТС-568:

• Сварной корпус грязевика изготавливается из стали, изделия имеют фильтровальную сетку  из нержавеющей стали, входной и выходной патрубки,

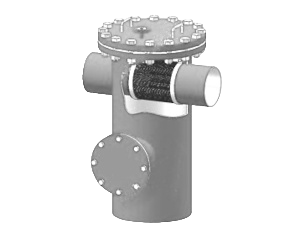

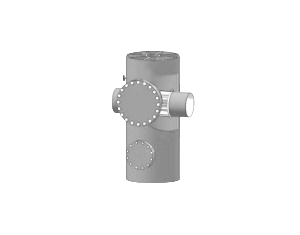

• Серия 567 в верхней части имеет смотровое отверстие, закрытое крышкой на болтах, серия 568 смотровой люк на боковой поверхности,
• Размеры грязевиков вертикальных регламентированы серией 5.903-13, Ду 40-1400 с рабочим давлением, равным 25 кгс/см²,
• Максимальная рабочая температура +200℃ при температуре окружающей среды -20о – +60о℃.

Компактность и высокая эффективность осаждения шлама делают вертикальные грязевики базовым элементом защиты на самых разных объектах:

1. Индивидуальные тепловые пункты (ИТП) зданий: обязательная установка на вводе теплосети в жилые дома, школы, больницы и офисные центры для защиты приборов учета и регулирующих клапанов,
2. Блочно-модульные котельные (БМК): интеграция в контуры подпитки и циркуляции сетевой воды для предотвращения забивания внутренних каналов водогрейных котлов,
3. Системы горячего водоснабжения (ГВС): первичная очистка водопроводной воды перед ее подачей на пластинчатые или кожухотрубные подогреватели,
4. Узлы обвязки насосных станций: защита рабочих колес и торцевых уплотнений циркуляционных насосов от абразивного износа.

Ключевые преимущества:

• Минимальные требования к монтажной площади по сравнению с горизонтальными аналогами,
• Эффективное гравитационное осаждение шлама в изолированную нижнюю зону, исключающее его повторный унос в систему,
• Простота регламентного обслуживания — промывка сетки и удаление осадка через съемный верхний фланцевый люк,
• Высокая механическая прочность корпуса, устойчивого к скачкам давления и гидравлическим ударам.

Грязевик вертикальный фланцевый серии 5.903 13 периодически необходимо отключать и производить чистку оборудования (люк для очистки расположен в нижней боковой части корпуса.)

Для подбора теплообменного оборудования, отвечающего конкретным задачам предприятия, Вы можете ознакомиться с представленными моделями в соответствующих разделах, либо получить консультацию наших специалистов.

Установка вертикальных грязевиков — простое и надежное инженерное решение, предотвращающее абразивный износ и заиливание системы, вертикальный грязевик гарантирует стабильный гидравлический режим и проектный КПД всех теплообменных узлов.
