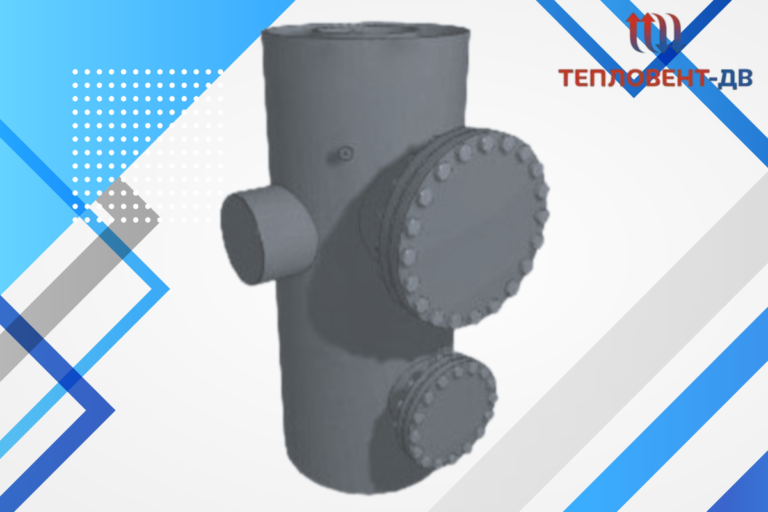

Грязевики вертикальные (серия ТС-568)
Описание:
Грязевики вертикальные ТС-568 предназначены для механической очистки воды в сетевых системах теплоснабжения от грязевых частиц и других примесей.
Температура теплоносителя до 200°С, диаметры условного прохода – от 350 до 1000 мм, рабочее давление – 16-25 кг на см2. Изделия ТС 568 имеют входной и выходной патрубки под приварку.
Стальной сварной корпус диаметром от 820 до 1420 мм. Высота грязевика – от 1910 до 2760 мм, масса – от 1042 до 3507 кг, расход теплоносителя – 485 – 3957 т/ч.
| Модель | Условное давление, Ру, МПа | Условный проход, Ду, мм | Диаметр корпуса, Дн, мм | Производительность, т/ч | Масса, кг | Цена |
| ТС-568.00.000 (Ду350 Ру25) | 2,5 | 350 | 820 | 485 | 1232 | по запросу |
| ТС-568.00.000-01 (Ду400 Ру25) | 2,5 | 400 | 820 | 633 | 1257 | по запросу |
| ТС-568.00.000-02 (Ду500 Ру25) | 2,5 | 500 | 1020 | 989 | 1567 | по запросу |
| ТС-568.00.000-03 (Ду600 Ру25) | 2,5 | 600 | 1020 | 1424 | 1927 | по запросу |
| ТС-568.00.000-04 (Ду700 Ру25) | 2,5 | 700 | 1220 | 1939 | 2784 | по запросу |
| ТС-568.00.000-05 (Ду800 Ру25) | 2,5 | 800 | 1220 | 2532 | 2924 | по запросу |
| ТС-568.00.000-06 (Ду350 Ру16) | 1,6 | 350 | 820 | 485 | 1042 | по запросу |
| ТС-568.00.000-07 (Ду400 Ру16) | 1,6 | 400 | 820 | 633 | 1094 | по запросу |
| ТС-568.00.000-08 (Ду500 Ру16) | 1,6 | 500 | 1020 | 989 | 1270 | по запросу |
| ТС-568.00.000-09 (Ду600 Ру16) | 1,6 | 600 | 1020 | 1424 | 1627 | по запросу |
| ТС-568.00.000-10 (Ду700 Ру16) | 1,6 | 700 | 1220 | 1939 | 2256 | по запросу |
| ТС-568.00.000-11 (Ду800 Ру16) | 1,6 | 800 | 1220 | 2532 | 2384 | по запросу |
| ТС-568.00.000-12 (Ду900 Ру16) | 1,6 | 900 | 1420 | 3205 | 3346 | по запросу |
| ТС-568.00.000-13 (Ду1000 Ру16) | 1,6 | 1000 | 1420 | 3957 | 3507 | по запросу |
Грязевики вертикальные ТС-568 (ГВ) выполняют функцию предварительной грубой очистки воды от механических примесей и взвешенных частиц.
Грязевики изготавливаются по чертежам серии 5.903-13 с номером чертежа ТС 568.00.000.
Грязевик ТС-568 имеет присоединение под приварку.
Конструкция вертикального грязевика ТС-568
- Стальной цилиндрический корпус,
- Плоское верхнее и нижнее днища, усиленные ребрами жесткости,
- Патрубок входа,
- Патрубок выхода,
- Штуцер для отведения воздуха,
- Люк-лаз с фланцевой заглушкой,
- Люк для очистки отфильтрованных частиц с заглушкой,
- Нержавеющая сетка на каркасе.
Грязевик вертикальный ТС-568 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При нарастании гидравлического сопротивления, требуется периодическая очистка шламовой камеры от скопившейся грязи через специальный люк.
