Переходы для ВВП
Описание:
Конструктивно переход на трубу ВВП представляет собой фланцевый отвод, приваренный к секциям. Функционально устройства схожи с отводами, однако отличаются тем, что обеспечивают герметичное соединение трубопроводов большего или меньшего диаметра.
Для фланцевого соединения подогревателя ВВП с трубопроводом используются переходы с двумя фланцами – исполнение 1 (переход фланцевый). Если необходимо соединить переход с входным и выходным трубопроводом посредством сварки, используются переходы с одним фланцем – исполнение 2 (переход сварной).
| Модель | Диаметр, мм | Масса, кг | Цена |
| Переход 01 — 02 | 57 | 5,5 | по запросу |
| Переход 03 — 04 | 76 | 6,8 | по запросу |
| Переход 05 — 06 | 89 | 8,2 | по запросу |
| Переход 07 — 08 | 114 | 10,5 | по запросу |
| Переход 09 — 10 | 168 | 17,4 | по запросу |
| Переход 11 — 12 | 219 | 26,0 | по запросу |
| Переход 13 — 14 | 273 | 35,0 | по запросу |
| Переход 15 — 16 | 325 | 43,0 | по запросу |
| Переход 17 — 18 | 377 | 51,0 | по запросу |
| Переход 19 — 20 | 426 | 59,0 | по запросу |
| Переход 21 — 22 | 530 | 76,3 | по запросу |
Переходы (отводы, патрубки) с одним или двумя фланцами для водоводяных подогревателей ВВП.
Переходы для ВВП применяются для соединения теплообменника с трубопроводом другого диаметра:
- С одним фланцем – для сварного соединения с трубопроводом,
- С двумя фланцами – для фланцевого соединения.

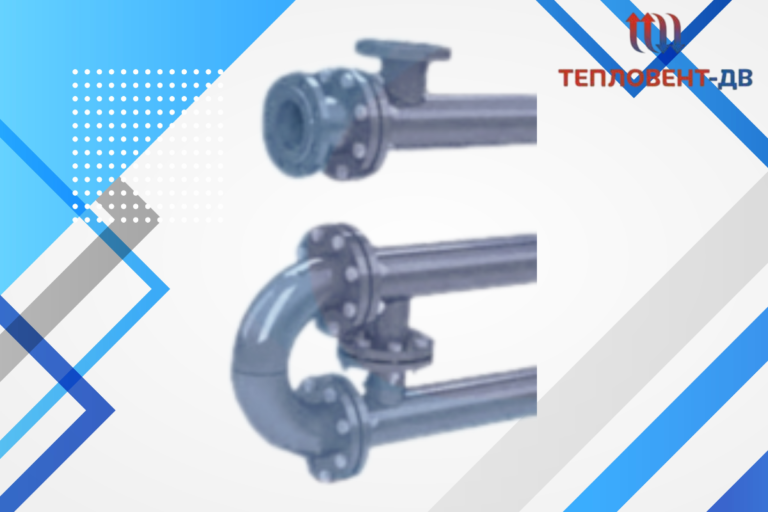

Патрубки переходные фланцевые для подогревателей необходимы для монтажа водоводяных кожухотрубных подогревателей, набранных из отдельных секций, для их сопряжениz между собой и наравне с калачами.
Конструкция и монтаж переходов для ВВП
- Устанавливаются на торцевые фланцы водоводяных нагревателей для соединения элементов с различным диаметром проходного сечения,
- Представляют собой сварные изделия,

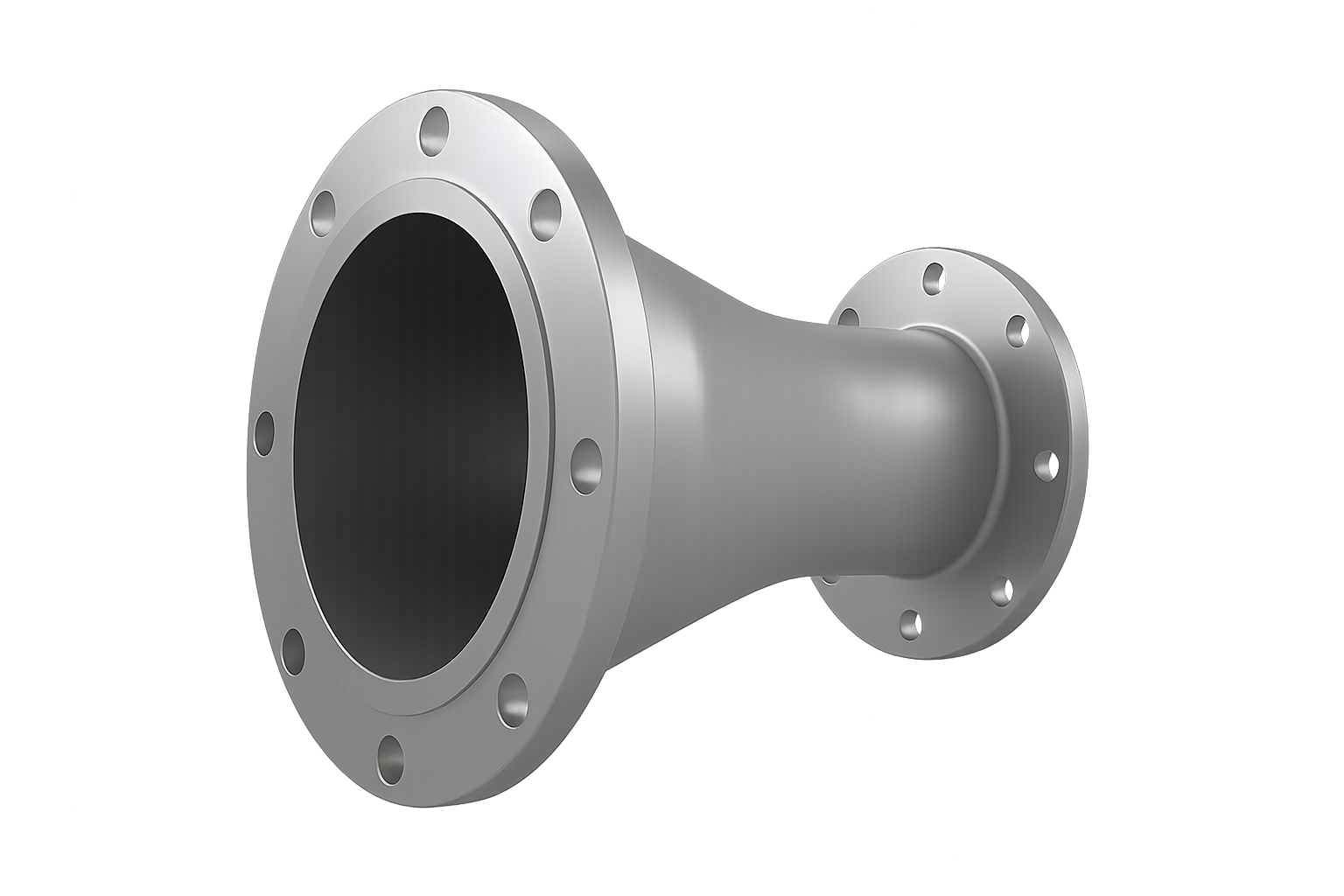

- Центральная часть – конусная труба, с одного или обоих торцов который приварены круглые фланцы,
- На фланцах есть центрирующей поиски для облегчения сопряжения перехода с фланцем секции водоводяного подогревателя, а также отверстия под болтовой крепеж,
- В процессе монтажа отопительной системы между фланцами кожухотрубной секции подогревателя и переходом устанавливаются паранитовые прокладки для надёжной герметизации соединения и исключения протечек,
- С целью предохранения конструкции от коррозии осуществляется защитное лакокрасочная покрытие.
Типоразмеры переходов унифицированы в соответствии с типовыми размерами секций водоводяных нагревателей.
