Кожухотрубные подогреватели ВВП: конструктивно простое, но незаменимое оборудование

Кожухотрубные водоводяные подогреватели (ВВП)

Классические теплообменные аппараты, которые десятилетиями успешно решают задачи нагрева воды для систем отопления и горячего водоснабжения (ГВС). Простая, но эффективная конструкция обеспечивает стабильную работу в самых разных условиях, как в центральных тепловых пунктах, так и на крупных промышленных предприятиях.

Описание и принцип работы подогревателей ВВП

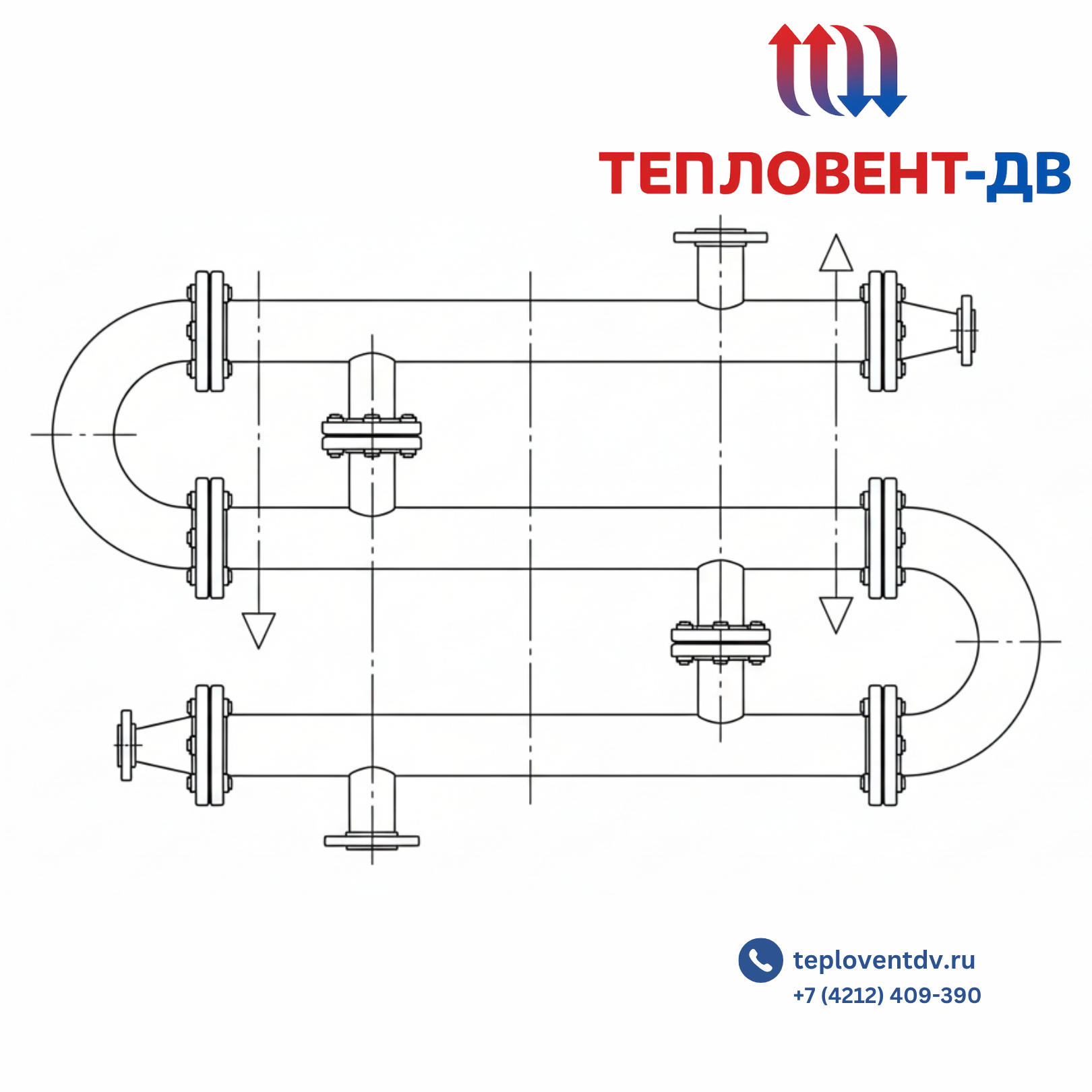

Кожухотрубный подогреватель ВВП представляет собой теплообменный аппарат, состоящий из одного или нескольких модулей (секций).Каждая секция включает в себя:

• Кожух – внешний корпус, изготавливаемый из прочных стальных бесшовных труб,
• Трубная система – пучок трубок меньшего диаметра, размещенный внутри кожуха. Материалом для трубок обычно служит латунь или нержавеющая сталь, что обеспечивает высокую теплопроводность и устойчивость к коррозии,
• Трубные доски – элементы, в которых жестко закреплены концы трубок, создавая герметичное разделение между внутренним пространством трубок и межтрубным пространством,
• Патрубки – для входа и выхода греющей и нагреваемой сред.

Несколько таких секций могут соединяться последовательно с помощью специальных калачей и переходов, что позволяет набирать необходимую мощность и производительность установки.

Принцип работы подогревателя основан на передаче тепла от одной водной среды к другой через стенки трубок без их прямого смешивания. Процесс выглядит следующим образом:

• Греющая вода (теплоноситель, поступающий от котельной или ТЭЦ) подается в межтрубное пространство (внутрь кожуха, омывая пучок трубок снаружи),
• Нагреваемая вода (холодная вода, предназначенная для системы ГВС или отопления) движется внутри тонких трубок,
• Для максимальной эффективности теплообмена потоки организуются по принципу противотока — греющая и нагреваемая среды движутся навстречу друг другу.

Горячая вода в кожухе отдает свое тепло через стенки трубок более холодной воде, протекающей внутри них. В результате на выходе из аппарата получается нагретая вода нужной температуры, а теплоноситель, отдав тепло, возвращается обратно в сеть.

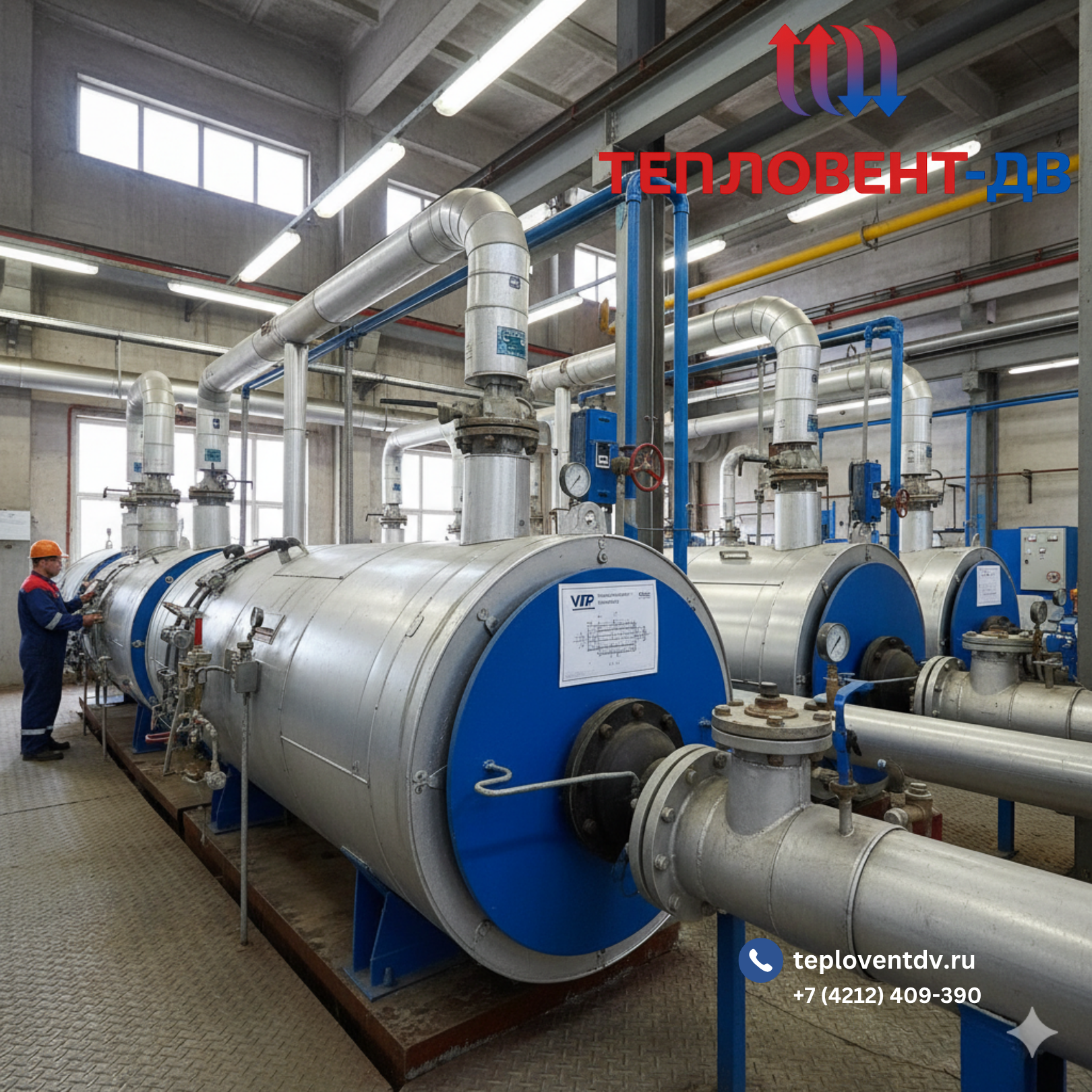

Где применяются кожухотрубные подогреватели ВВП?

Благодаря простоте и универсальности – в самых разнообразных отраслях.

1. Жилищно-коммунальное хозяйство (ЖКХ) и строительство – основная сфера применения. Подогреватели ВВП являются ключевым элементом в:

• Центральных и индивидуальных тепловых пунктах (ЦТП и ИТП) для подготовки горячей воды, подаваемой в жилые дома, офисные здания, школы, больницы и другие объекты,
• Системах отопления для нагрева теплоносителя, который затем циркулирует по радиаторам зданий,
• Котельных в качестве основного оборудования для нагрева воды в контурах отопления и ГВС.

2. Промышленность – способность работать с различными средами и при высоких давлениях равно востребованность в технологических процессах, это:

• Энергетика – подогрев питательной воды для котлов на тепловых электростанциях, охлаждение конденсата и пара в системах паровых турбин,
• Нефтегазовая и химическая промышленность – охлаждение и нагрев технологических жидкостей, нефти, газов, кислот и щелочей. Используются для конденсации паров и испарения различных веществ в производственных циклах,
• Пищевая промышленность – применяются для пастеризации и охлаждения молока, нагрева воды для технологических нужд, концентрации сиропов и соков путем выпаривания,
• Металлургия – охлаждение технической воды и других жидкостей, используемых в печах, прокатных станах и другом оборудовании.

3. Сельское хозяйство:

• Тепличные комплексы – обеспечение систем отопления для поддержания необходимого микроклимата,
• Животноводческие фермы – подготовка горячей воды для санитарных нужд и систем поения.

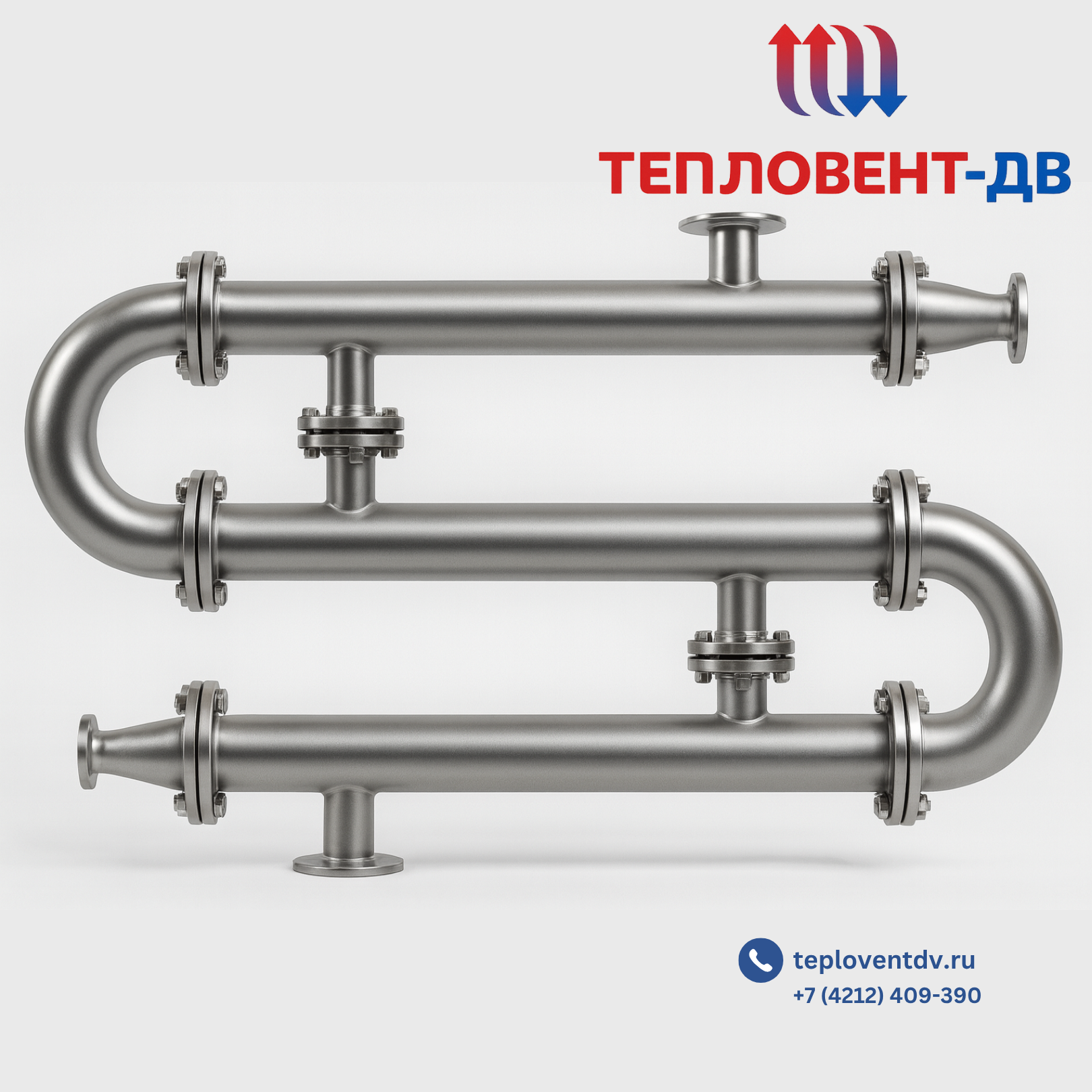

Ключевые преимущества кожухотрубных водоводяных подогревателей (ВВП)

Несмотря на конкуренцию с более компактными пластинчатыми теплообменниками, кожухотрубные подогреватели ВВП сохраняют популярность благодаря ряду весомых достоинств:

• Простая и прочная конструкция обеспечивает средний срок службы 20-25 лет и более,
• Массивная конструкция менее чувствительна к резким перепадам давления (гидравлическим ударам) в системе. Устройства также менее требовательны к качеству воды и менее склонны к засорению по сравнению с узкими каналами пластинчатых аппаратов,
• Конструкция позволяет проводить механическую и химическую очистку трубного пространства. В секционных моделях поврежденный модуль можно легко заменить, не выводя из строя всю установку,
• Способны выдерживать рабочее давление до 1,0 МПа (10 кгс/см²) и температуру теплоносителя до 150 °С,
• Могут работать с различными жидкими и газообразными средами, в том числе с умеренно агрессивными,
• В пересчете на длительный срок службы и надежность, их стоимость часто оказывается более привлекательной по сравнению с аналогами.

Кожухотрубные водоводяные подогреватели ВВП — проверенное временем решение для эффективного и безопасного теплообмена, которое обеспечивает теплом и горячей водой миллионы людей и поддерживает стабильность технологических циклов на тысячах предприятий.

Для подбора теплообменного оборудования, отвечающего конкретным задачам предприятия, Вы можете ознакомиться с представленными моделями в соответствующих разделах, либо получить консультацию наших специалистов.
